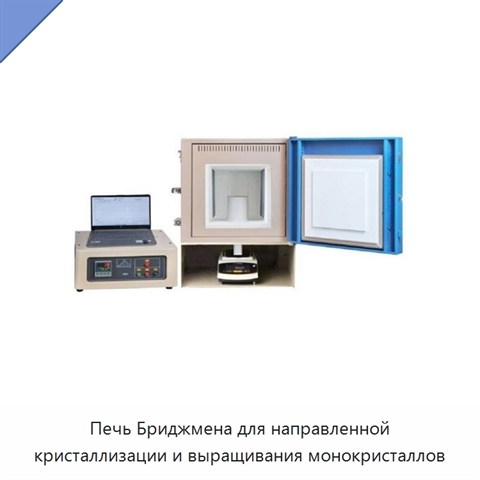

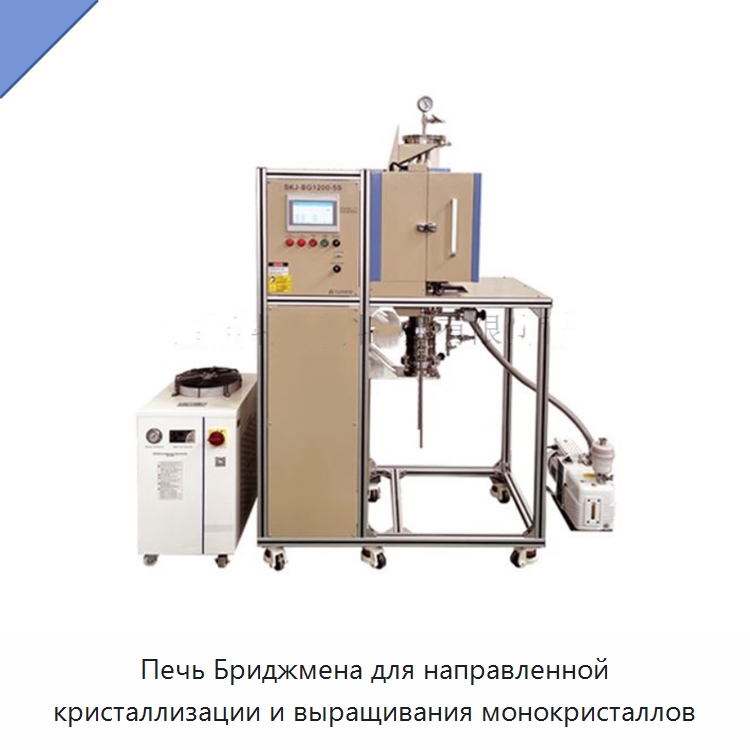

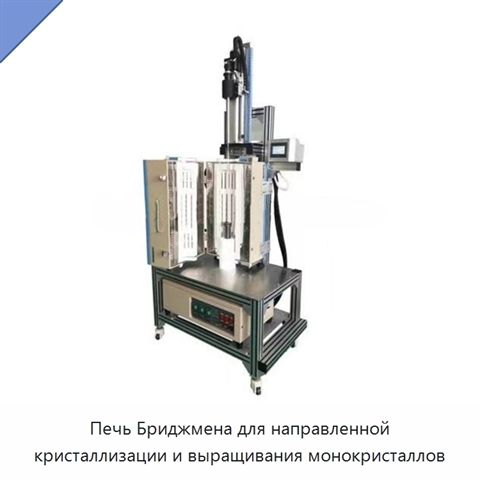

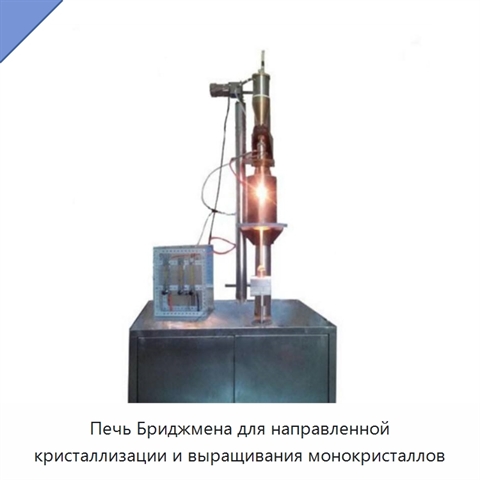

Печь Бриджмена для направленной кристаллизации и выращивания монокристаллов

Конструкция включает нагревательную зону длиной 300 мм, разделённую на участки 150 мм + 150 мм. Три установленных друг над другом нагревательных модуля имеют независимые системы измерения и регулирования температуры, что позволяет формировать температурный градиент по длине зоны. Рабочая температура составляет 1100 °C, продолжительная рабочая температура — 1000 °C, скорость нагрева — не более 10 °C/мин. Нагревательный элемент выполнен из хромоалюминиевого сплава, легированного молибденом; применяется термопара типа K. Камера оснащена кварцевой трубой высокой чистоты размером Ø130 × 750 мм и уплотнительным фланцем из нержавеющей стали 316 л с кольцевым уплотнением. В верхнем фланце предусмотрены вход газа с игольчатым клапаном и механический манометр с диапазоном от −0,1 до 0,15 МПа. Нижний фланец имеет вакуумный интерфейс и запасной выход газа с отдельным игольчатым клапаном. Выдвижная гофрированная труба перемещается на 300 мм, а каретка модуля — на 800 мм. Тигель устанавливается на опорном стержне из оксида алюминия; его наружный диаметр составляет 80 мм, внутренний диаметр — 74 мм, высота — 40 мм. Шаговый двигатель перемещает тигель в двух режимах со скоростью от 0,8 до 100 мм/ч. Сенсорный экран позволяет задавать программу нагрева, скорость и расстояние перемещения. Два температурных контроллера работают по ПИД-алгоритму; доступно программирование 50 сегментов, точность регулирования составляет ±1 °C, предусмотрены защита от перегрева и сигнализация неисправности термопары.
