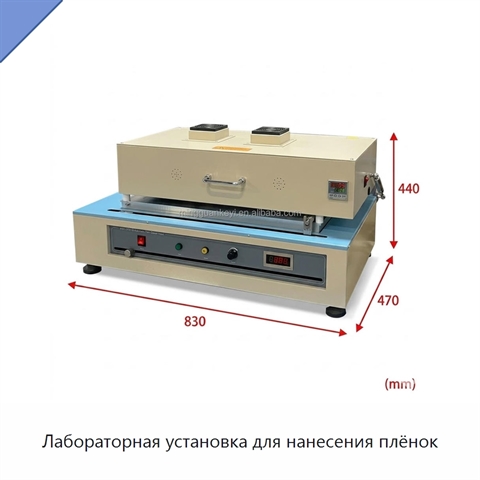

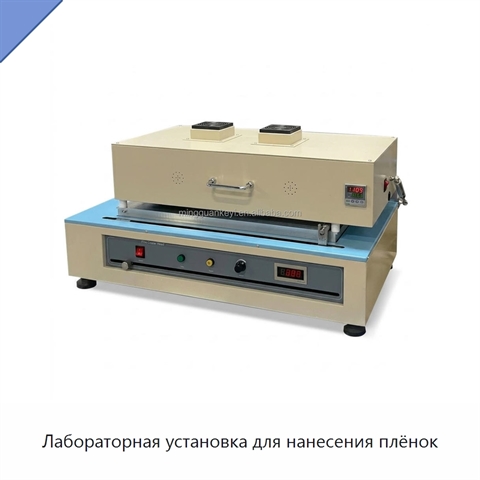

Лабораторная установка для нанесения плёнок

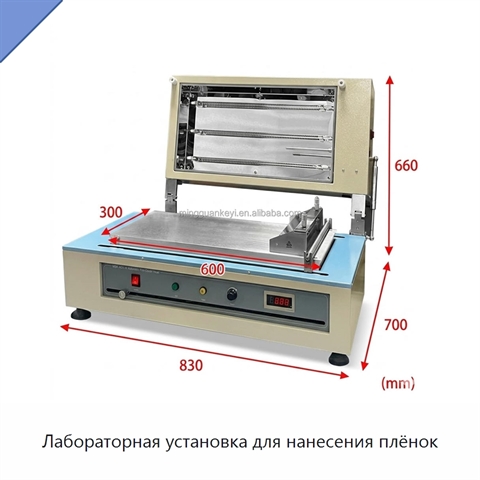

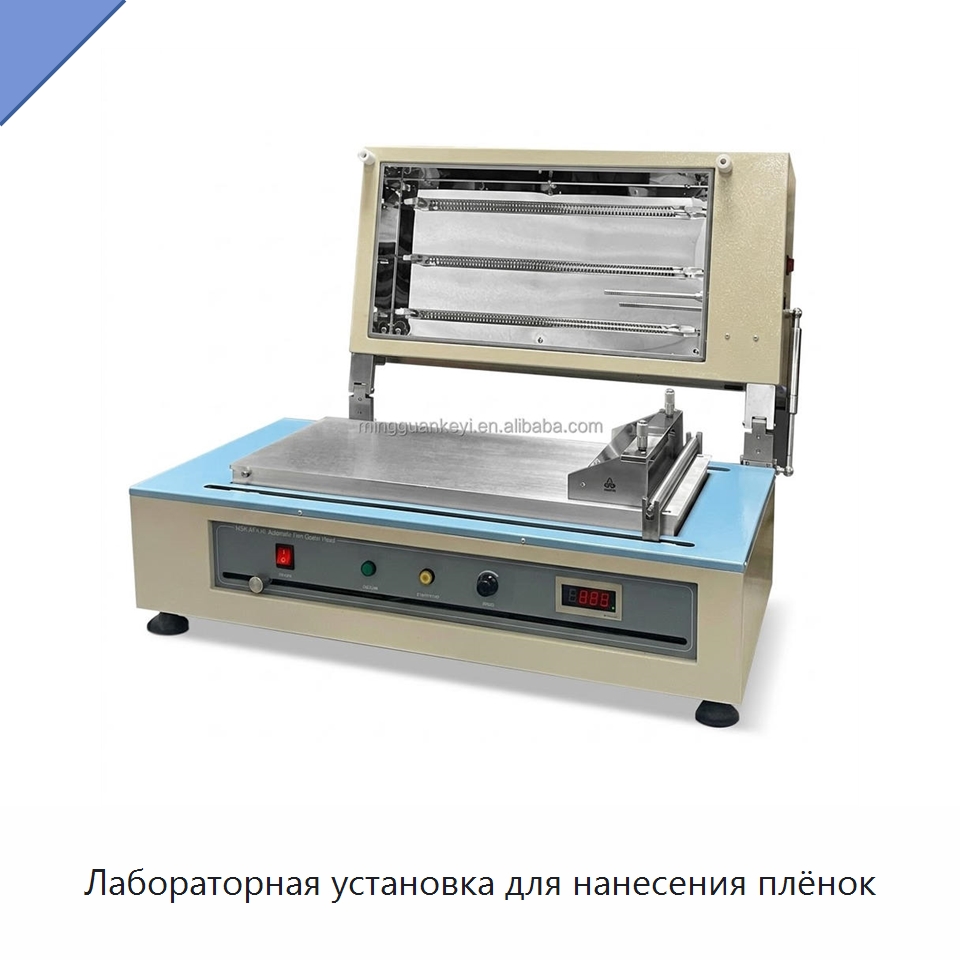

Рабочая поверхность установки выполнена в виде вакуумного стола из алюминиевого сплава с отверстиями микроскопического размера. Вакуум удерживает листовую подложку на столе, что позволяет работать с тонкими подложками. Размер вакуумного зажима составляет 600 × 300 мм. Нагревательные элементы встроены в стол и обеспечивают равномерный нагрев максимум до 100 °C. Температуру контролирует цифровой регулятор с точностью ±1 °C, для измерения используется термопара типа K. Быстродействующая крышка оснащена тремя трубчатыми инфракрасными нагревательными элементами и отдельной термопарой. Максимальная температура крышки составляет 120 °C, точность температуры — ±2 °C, скорость нагрева — примерно 1,2 °C/с. Скорость перемещения регулируется в диапазоне 10–100 мм/с, длина хода настраивается от 10 до 530 мм. В комплект входит микрометрический аппликатор плёнки шириной 250 мм с регулировкой толщины слоя от 0,01 до 5 мм. Минимальная достижимая толщина плёнки превышает 10 мкм. Также доступен комбинированный аппликатор с лезвием и щелевой фильерой.

Наименование производителя

120°C Rapid Infrared Heating Vacuum Bed Film Coater 12x24 Inch with 250mm Doctor Blade for Solid State Battery Lab
