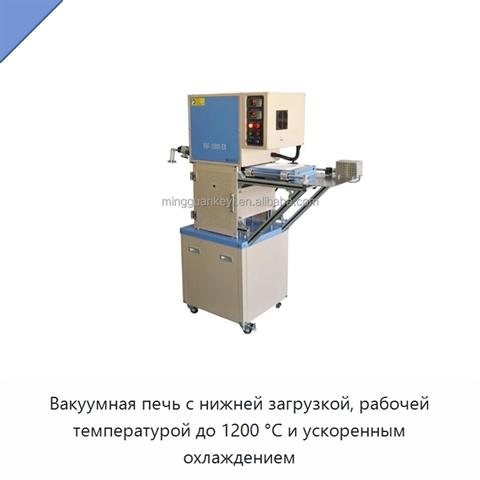

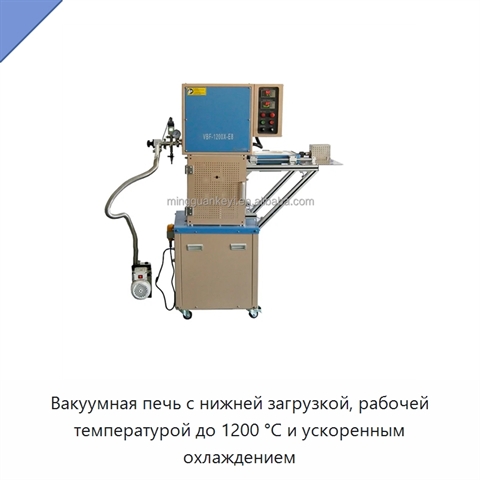

Вакуумная печь с нижней загрузкой, рабочей температурой до 1200 °C и ускоренным охлаждением

Name: Вакуумная печь с нижней загрузкой, рабочей температурой до 1200 °C и ускоренным охлаждением
SKU: 512-247

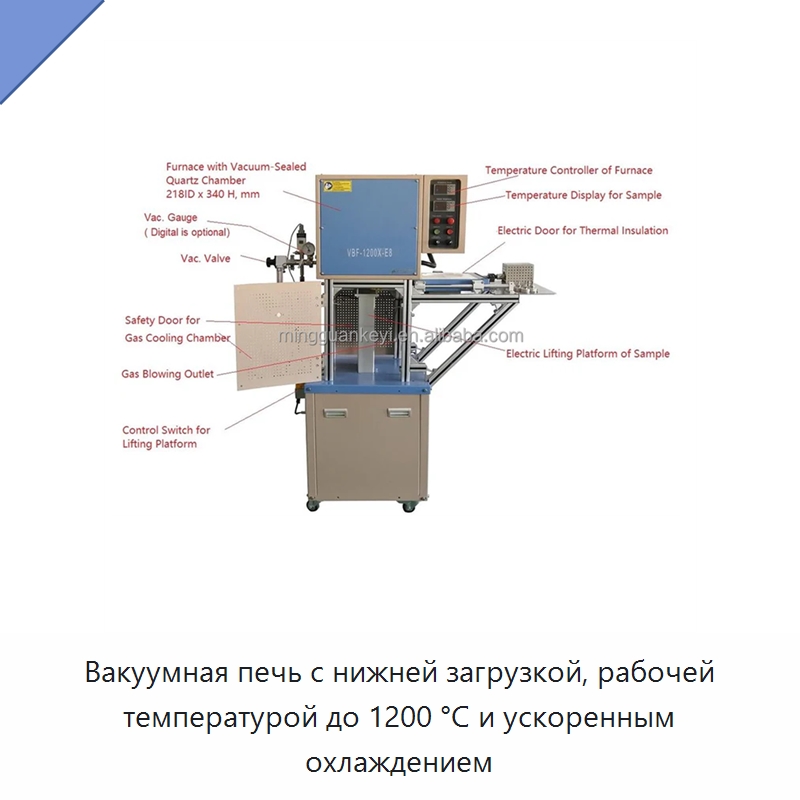

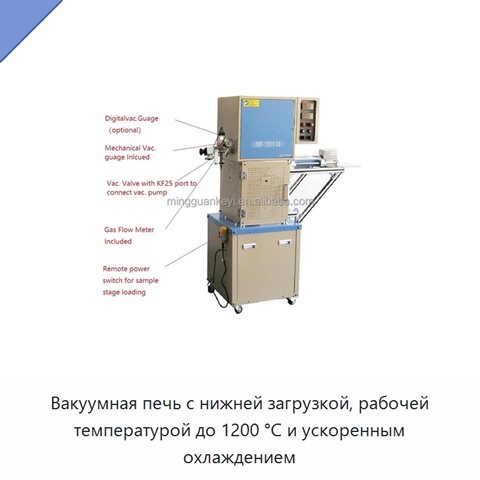

Печь имеет вакуумно-герметичную конструкцию с кварцевой нагревательной камерой и электрической раздвижной дверью, которая блокирует тепловое излучение при перемещении образца. Двухслойный стальной корпус с воздушным охлаждением удерживает температуру поверхности ниже 60 °C. Водоохлаждаемый вакуумный фланец с уплотнительным кольцом и волокнистой алюмооксидной пластиной герметизирует кварцевую камеру; для фланца предусмотрен рециркуляционный водяной охладитель с производительностью 16 л/мин. Кварцевая камера заменяемая; её наружный диаметр составляет 230 мм, внутренний диаметр — 218 мм, высота — 340 мм. Эффективная зона нагрева имеет внутренний диаметр 218 мм, глубину 216 мм и объём 8,6 л. В нижней части охлаждающей камеры встроена система продувки инертным газом с четырьмя трубками, размещёнными по углам. Нагревательные элементы выполнены из молибдена, легированного железом, хромом и алюминием. Максимальная скорость нагрева составляет 20 °C/мин. Два программируемых регулятора температуры с 30 сегментами каждый отдельно управляют нагревом печи и контролируют изменение температуры платформы образца. Автоматическое ПИД-регулирование с автонстройкой дополнено защитой от перегрева и обрыва термопары; установлены две термопары типа K с точностью регулирования ±1 °C. Предусмотрен коммуникационный порт, а дистанционное управление температурой и регистрация данных на ПК доступны как опции. Питание осуществляется от однофазной сети переменного тока 208–240 В, 50/60 Гц; мощность составляет 3600 Вт, требуется розетка на 20 А. Силовой кабель длиной 3,048 м входит в комплект без вилки. Для вакуумного контура предусмотрен порт подключения насоса, а в комплект входят двухступенчатый пластинчато-роторный насос и угловой клапан. Предусмотрены вакуумметр Пирани до 10^-4 торр и механический вакуумметр; турбонасос производительностью 33 л/с доступен для режима высокого вакуума до 10^-5 торр. Для контроля атмосферы предусмотрены расходомер 5 л и газовые вход и выход размером 6,35 мм.

Наименование производителя

1200°C Bottom-loading Vacuum Furnace (8.6"IDX7.6"H) with Rapid Cooling -VBF-1200X-E8

Задать вопрос Искать на Baidu

Какую задачу решает вакуумная печь

Вакуумная печь используется для термообработки образцов в вакууме или контролируемой атмосфере, а также для пайки двух плоских образцов под верхней нагрузкой при температуре ниже 1000 °C.

Контроль нагрузки Пайка соединений

Характеристики НВЯ-18(1Л)

Модель (по базе 91Т)НВЯ-18(1Л)

Грузоподъёмность218,44 мм (внутренний диаметр) × 193,04 мм (высота)

Материалмуфельная печь

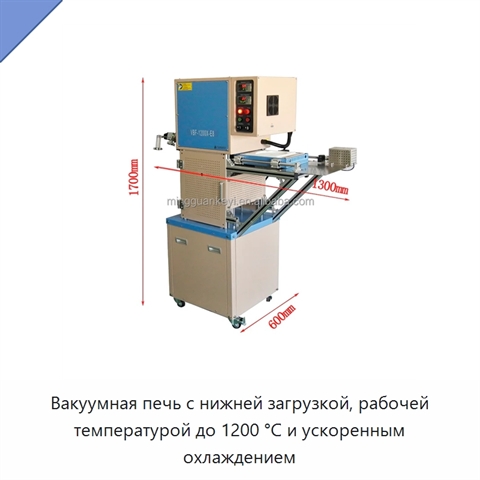

Размер1397 × 1016 × 1905 мм

Вакуумная печь - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации НВЯ-18(1Л) под условия применения (руками первого изготовителя или собственного производства в России).
