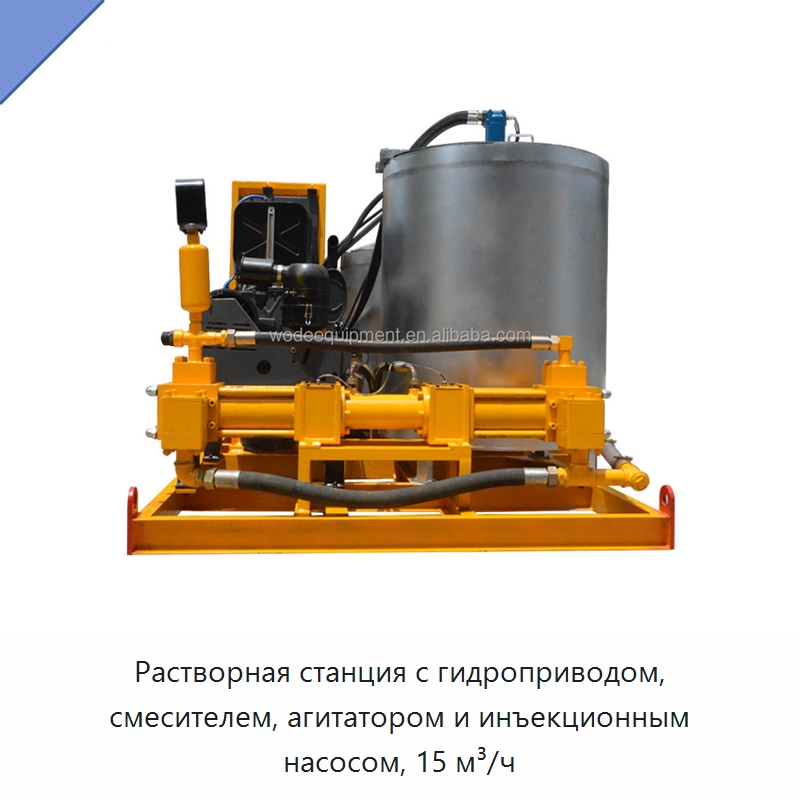

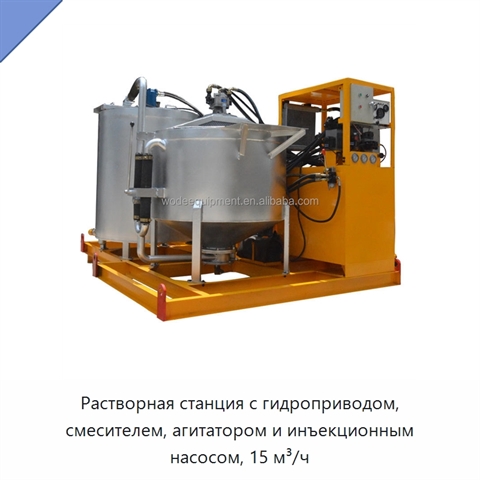

Растворная станция с гидроприводом, смесителем, агитатором и инъекционным насосом, 15 м³/ч

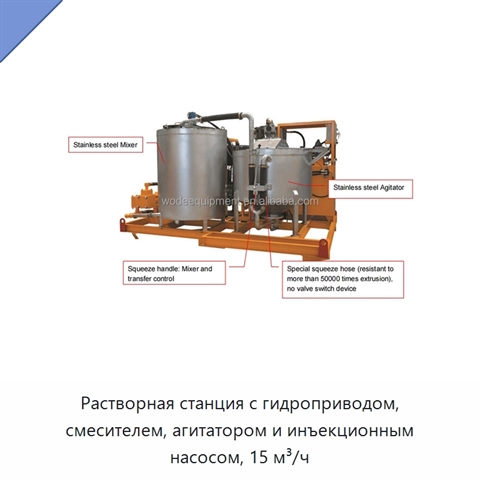

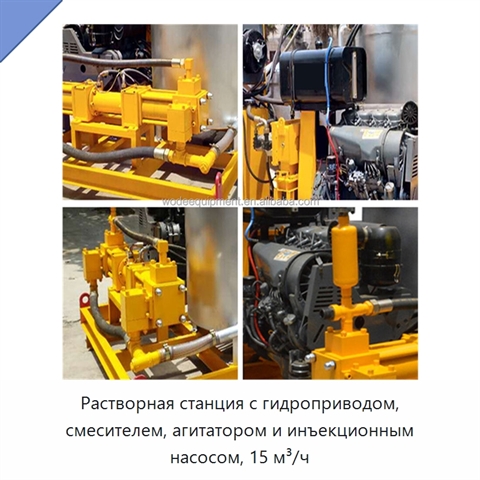

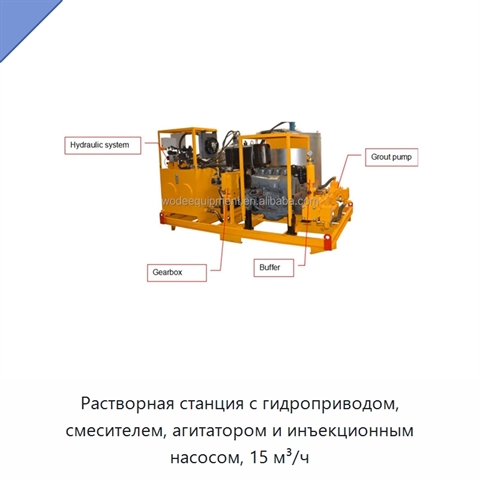

Растворная станция объединяет в одной установке высокоскоростной вихревой смеситель, агитатор и двухцилиндровый инъекционный насос одностороннего действия. В смесителе вода быстро соединяется с цементом или бентонитом до получения однородной суспензии, после чего смесь поступает в агитатор и далее подаётся насосом из накопительной ёмкости. Такая компоновка обеспечивает непрерывное перемешивание и нагнетание с малой пульсацией. Полностью гидравлический привод работает от дизельного двигателя мощностью 55 кВт с воздушным охлаждением и частотой вращения 2500 об/мин. Производительность смесителя составляет 15 м³/ч при вместимости 800 л; подходящее водоцементное отношение — ≥0,5:1. Агитатор имеет вместимость 1200 л и частоту вращения 54 об/мин. Подача насоса бесступенчато регулируется в диапазоне 0–200 л/мин, давление — в диапазоне 0–5 МПа. На выходе насоса установлен буфер для уменьшения колебаний давления. Конструкция клапанной камеры обеспечивает быструю очистку, а переключение между смесителем и агитатором выполняется рукояткой. Смеситель и агитатор изготовлены из нержавеющей стали. Габаритные размеры станции составляют 3200 × 2200 × 2000 мм, масса — 2460 кг.
