Артикул: 513-587
Модель: АБД-21(1В)
Секция: Дополнительная

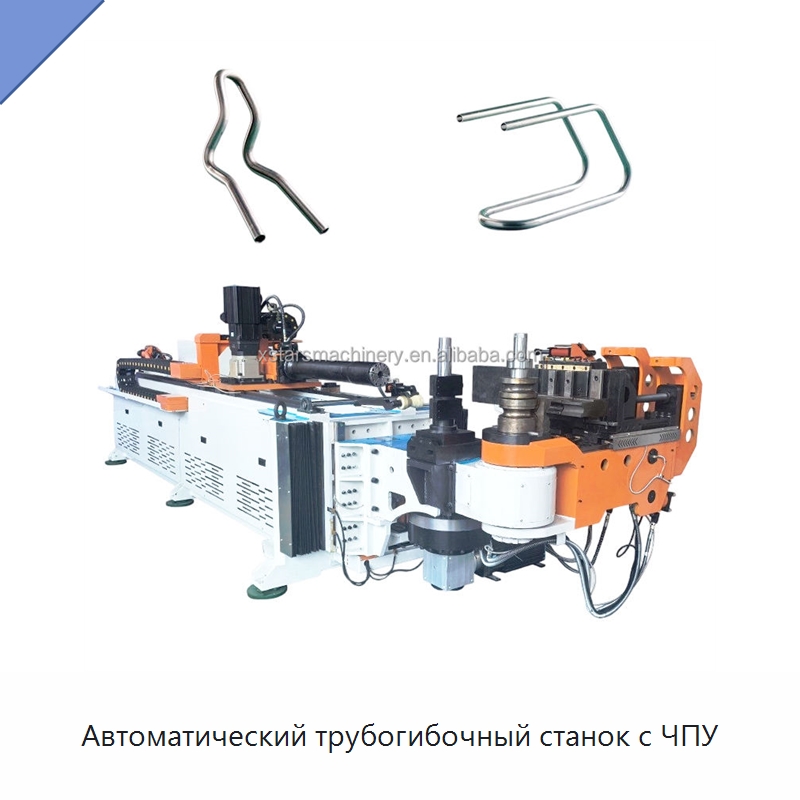

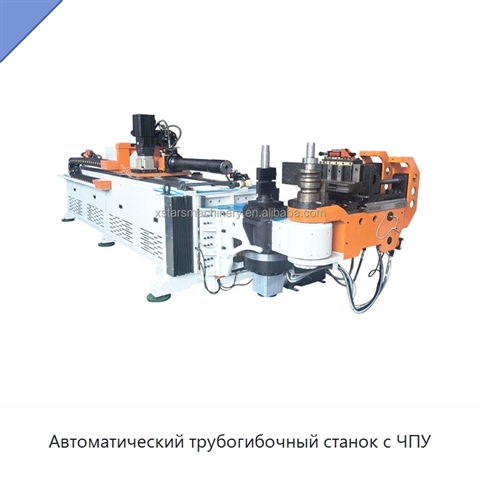

Автоматический трубогибочный станок с ЧПУ

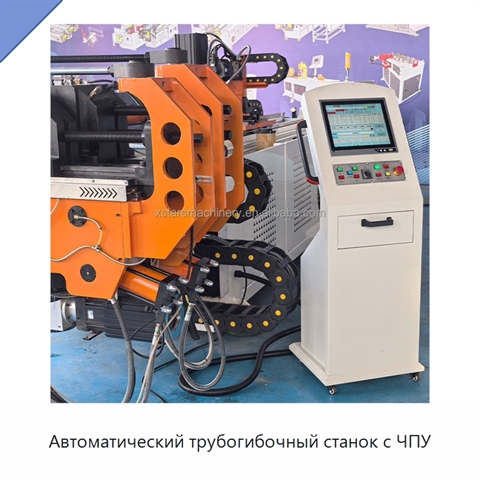

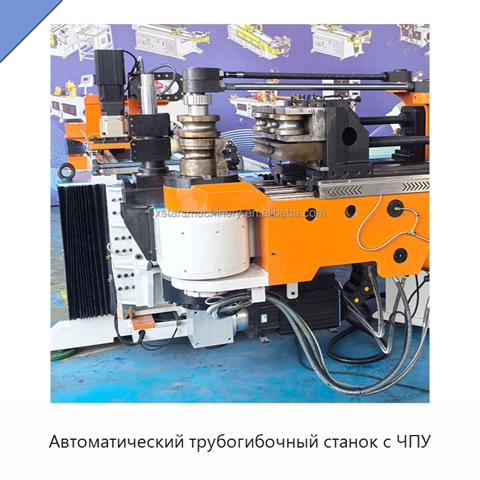

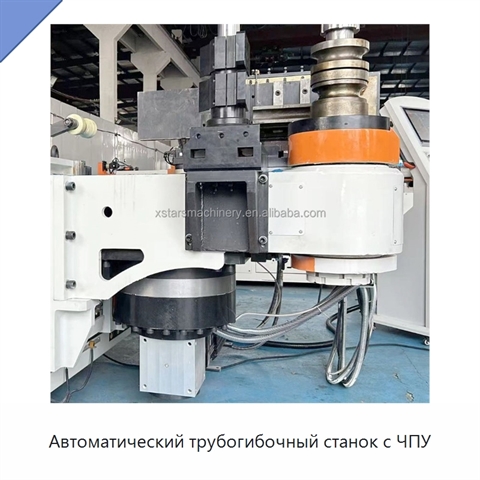

Станок предназначен для гибки труб и оснащён четырьмя осями и двумя рабочими станциями. Максимальный диаметр обрабатываемой трубы составляет 90 мм, максимальный угол гибки — 190°, минимальный радиус гибки — R≥1,5D, а точность гибки достигает ±0,1°. Гидравлическая система оснащена мотором мощностью 11 кВт и работает при давлении до 14 МПа. Максимальная длина подачи составляет 3500 мм. Доступны два режима подачи: прямая подача и подача зажимом. Переключение между ними позволяет обрабатывать короткие тонкостенные и длинные тяжёлые трубы без замены оснастки. За один цикл выполняется несколько гибов. Цифровое управление углом поддерживает точную настройку операций, компьютерное управление используется для программирования, а сервоуправление обеспечивает плавное формирование углов и отводов. Память хранит до 500 наборов данных. Конструкция рассчитана на серийную обработку с высокой производительностью.
Задать вопрос Искать на Baidu
Какую задачу решает трубогибочный станок с ЧПУ
Трубогибочный станок с ЧПУ используют для обработки труб из нержавеющей, углеродистой и легированной стали в автомобильной, мебельной, трубопроводной и инженерной отраслях.
Характеристики АБД-21(1В)
Модель (по базе 91Т)АБД-21(1В)
Автоматизацияавтоматический
Ключевые преимуществамногофункциональный, автоматический
Тип станкатрубогибочный станок
Отчёт об испытаниях оборудованияпредоставлен
Материал / обрабатываемый металллатунь, медь, углеродистая сталь, нержавеющая сталь, алюминий
Трубогибочный станок с ЧПУ - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации АБД-21(1В) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации АБД-21(1В) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней сверки данных: 06.10.26
Производитель и характеристики проверены.
