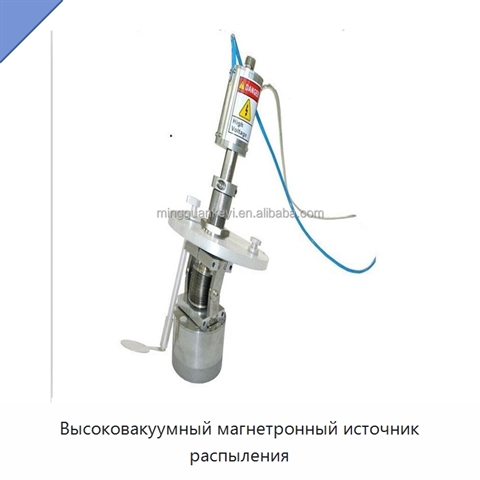

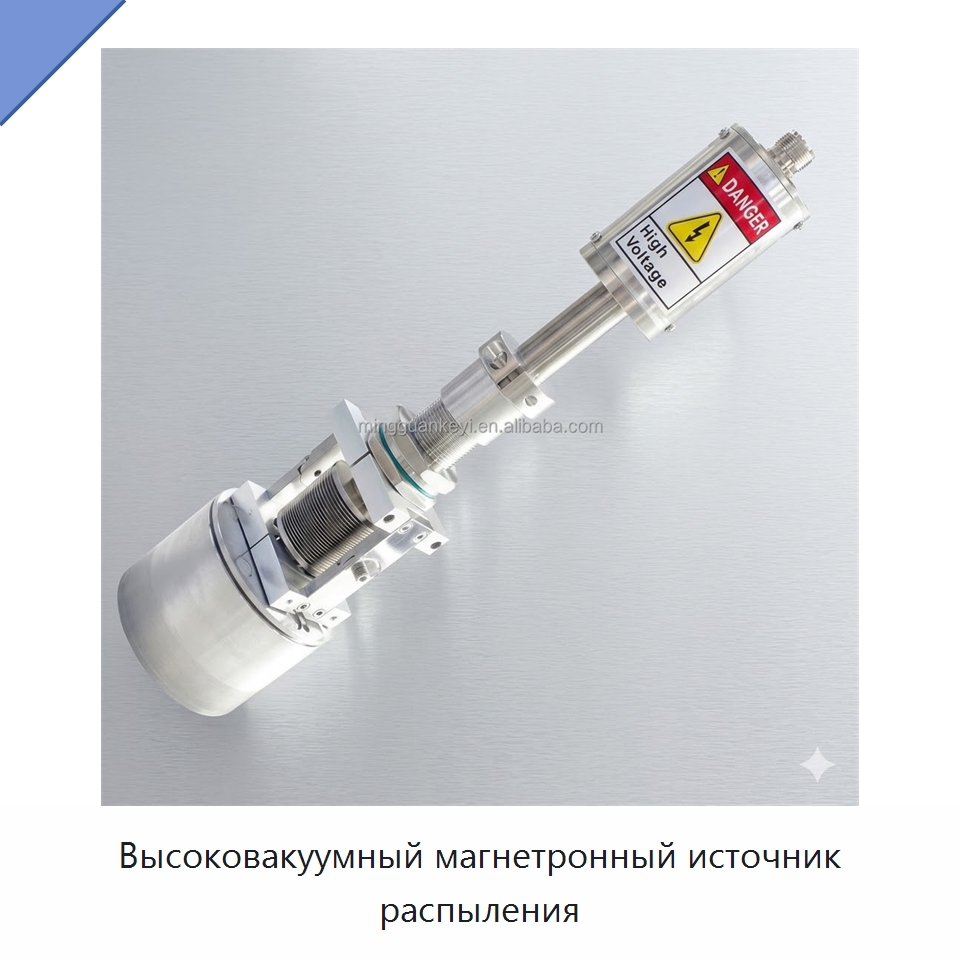

Высоковакуумный магнетронный источник распыления

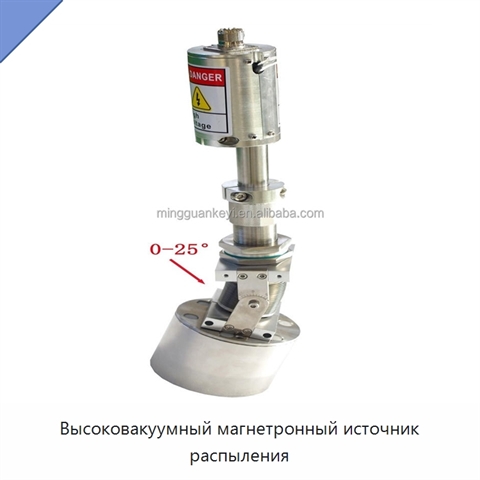

Источник имеет круглую распылительную головку для мишеней диаметром 50,8 мм и совместим с металлическими, изолирующими, магнитными и немагнитными мишенями. Круглый редкоземельный постоянный магнит обеспечивает равномерность плёнки и использование до 30 % материала мишени. Головка наклоняется на ±25° для регулировки угла падения частиц и повышения эффективности распыления. Конструкция выполнена из нержавеющей стали и керамики. Магнитный узел спроектирован с применением электромагнитного расчёта методом конечных элементов для получения высокой напряжённости и равномерного профиля поля; магнит имеет защитное покрытие от коррозии охлаждающей водой. Источник работает с питанием постоянного тока или радиочастотным питанием; максимальная мощность составляет 500 Вт при постоянном токе и 300 Вт при радиочастотном питании, максимальный ток распыления — 5 А. Стандартный радиочастотный соединитель совместим с источниками постоянного и радиочастотного питания, а низкоимпедансная головка подключается к внешнему источнику. Комплектный быстросъёмный соединитель упрощает установку стандартного фитинга. Замена мишени не требует подстройки под её высоту. Медная опорная пластина размером 50,8 мм входит в комплект. Рабочее напряжение распыления составляет от 200 до 1000 В, давление — от 1 до 1000 мТорр. Диаметр анодного экрана — 86 мм. Толщина мишени допускается до 6,35 мм для немагнитных и до 1,5875 мм для магнитных материалов. Для охлаждения требуется фильтрованная вода с расходом 3,0283 л/мин и температурой на входе ниже 20 °C; используется водяная трубка диаметром 6 мм с быстросъёмным соединением. Проходная трубка имеет наружный диаметр 19,05 мм. Масса источника составляет 1,5876 кг. В комплект входит быстросъёмный соединитель с внутренним диаметром 19,05 мм для крепления источника на опорной плите вакуумной камеры толщиной до 25,4 мм со сквозным отверстием диаметром 25,4 мм.
