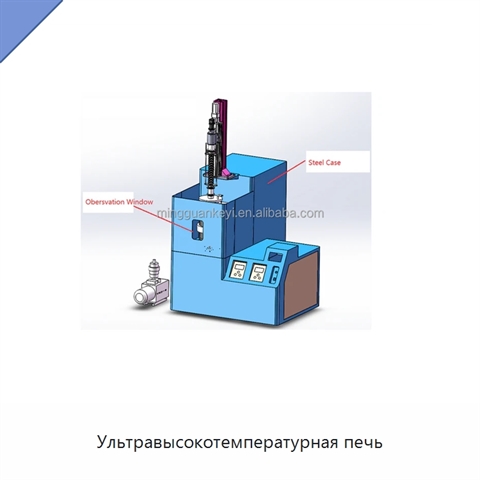

Ультравысокотемпературная печь

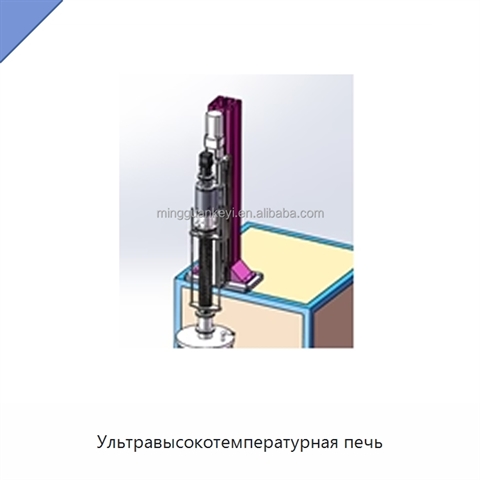

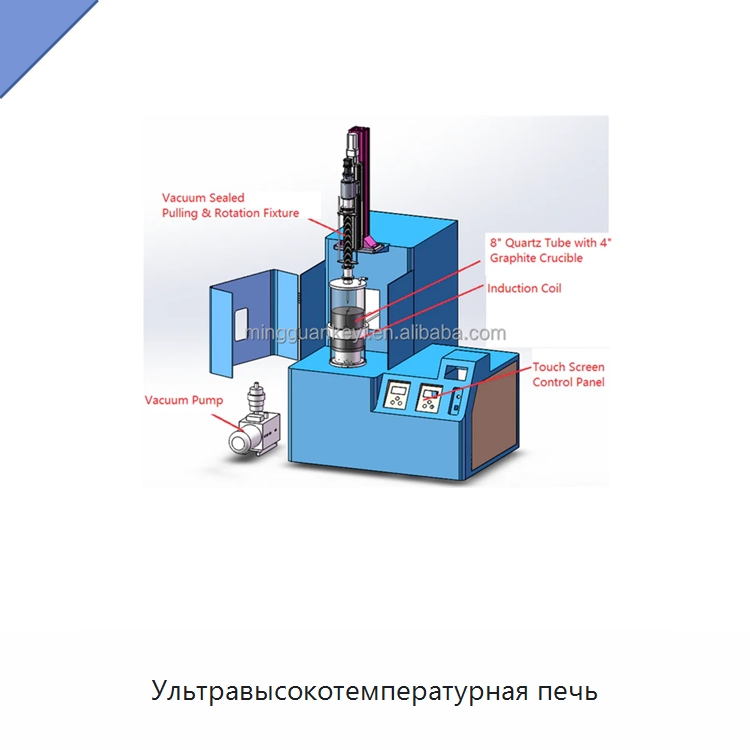

Ультравысокотемпературная печь оснащена индукционной системой нагрева с максимальной входной мощностью 15 кВт, выходной частотой 20–100 кГц и рабочим циклом 100 %. Индукционная катушка имеет внутренний диаметр 220 мм и высоту 65 мм, охлаждение выполняется водой. Предусмотрены блокировка по потоку воды, защита от перегрева и защита от превышения мощности. Герметичная кварцевая камера имеет размеры трубы 216 мм по наружному диаметру, 206 мм по внутреннему диаметру и 500 мм по высоте. Вакуумный порт оборудован клапаном. Максимальный вакуум составляет 10⁻⁵ торр при работе с турбонасосом и 10⁻² торр при использовании механического насоса. Графитовый тигель высокой чистоты с крышкой имеет размеры 114 × 100 × 142 мм и максимальную эффективную вместимость 750 мл; объем расплава должен быть менее двух третей максимального объема. Теплоизоляция выполнена из трехслойного графитового войлока толщиной 45 мм. Рабочая температура составляет 2000 °C в непрерывном режиме и 2200 °C при работе менее одного часа, точность регулирования — ±0,1 °C. Скорость нагрева регулируется в диапазоне 0–60 °C в минуту, рекомендуемое значение — не более 5 °C в минуту. Устройство вытягивания рассчитано на работу в условиях высокого вакуума и оснащено водоохлаждаемым стержнем из нержавеющей стали диаметром 28 мм. Скорость вытягивания составляет 0,8–50 мм/ч, скорость быстрого вытягивания — 40 мм/мин, максимальный ход — 300 мм. Сенсорная панель управления позволяет задавать температурные программы, скорость вращения затравочного стержня и скорость вытягивания, а также хранить до пяти рецептов. Для эксплуатации требуется охладитель воды с расходом 50 л/мин.

Наименование производителя

2200C Top Seeded Solution Growth (TSSG) Furnace - VTF2200XTSSG
