Артикул: 534-412 Модель: БЮП-19(4Ю) Секция: Дополнительная

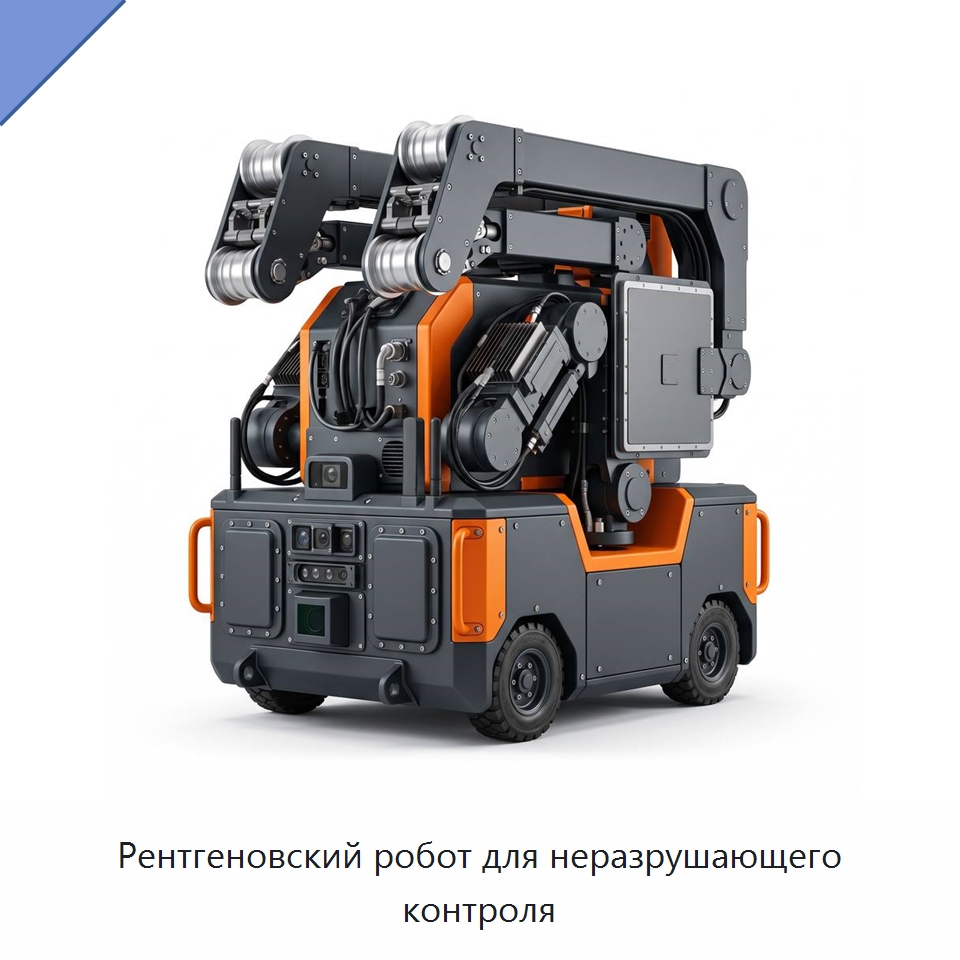

Рентгеновский робот для неразрушающего контроля

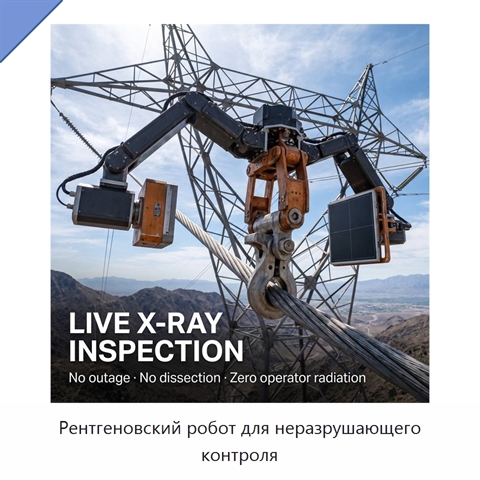

Рентгеновский робот выполняет цифровую радиографию внутренних частей натяжных зажимов и соединительных гильз, установленных на проводе, без разрезания конструкции. Он рассчитан на расщеплённые провода с двойной и четверной конфигурацией, где распорки и несколько проводов в пучке затрудняют ручной доступ к соединению. Натяжной зажим является опрессованным соединением в анкерной точке, воспринимающим полное механическое натяжение; радиография позволяет обнаружить коррозию и неполную опрессовку до отказа. Платформа поддерживает многопроводные конфигурации в диапазоне 220–500 кВ. Панель визуализации выводит рентгеновское изображение в реальном времени, пока робот находится на пролёте, поэтому подозрительный зажим можно выявить во время того же выезда без лабораторной обработки. Рентгеновская головка перемещается вместе с роботом и запускается с земли, чтобы персоналу не требовалось приближаться к источнику излучения. Беспилотный летательный аппарат размещает пилотный трос, после чего манипуляторы автоматически раскрываются и смыкаются для установки робота на провод и его снятия. Контроль возможен без отключения цепи 110 кВ, продолжающей передавать нагрузку. Робот оснащён двигателем мощностью 2500 Вт.
Наименование производителя220kV Bundle Conductor X Ray Flaw Detection Robot for Tension Clamp, 110kV Transmission Line X Ray Digital Radiography Inspection Robot, X Ray Non Destructive Testing Robot for Transmission Line Fitting Inspection XP
Задать вопрос Искать на Baidu

Какую задачу решает рентгеновский робот

Рентгеновский робот предназначен для неразрушающего контроля линейной арматуры на проводах линий электропередачи непосредственно на пролёте.
Обнаружение дефектов

Характеристики БЮП-19(4Ю)

Модель (по базе 91Т)БЮП-19(4Ю)
Основные компонентыдвигатель, ПЛК, рентгеновский блок, источник, панель визуализации
Тип приводаэлектрический
Степень защитыIP65
Отчёт об испытаниях оборудованияпредоставлен
Мощность(Вт)2500 Вт
Напряжение48 В, 110/220 кВ
Рентгеновский робот - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации БЮП-19(4Ю) под условия применения (на базе производителя-оригинала или нашего завода в России).

Данные проверены на актуальность: 27.09.26

Информация о производителе и характеристиках подтверждена.
