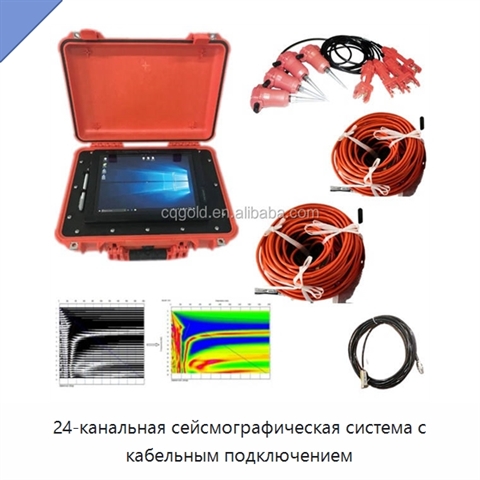

24-канальная сейсмографическая система с кабельным подключением

Сигналы от геофонов регистрируются при исследованиях поверхностных волн, рефракционной и отражательной сейсморазведке. При применении контролируемого источника колебаний данные можно одновременно регистрировать из нескольких точек возбуждения. Обработка записей позволяет строить кривую дисперсии, связывающую скорость поверхностной волны с частотой. Анализ времени прихода и скорости волн применяется для определения толщины и скорости подповерхностных слоёв, а при отражательных исследованиях — также глубины их залегания. Система поддерживает 1024, 2048, 4096, 8192 или 16384 отсчётные точки. Доступны значения шага дискретизации 10 мкс, 25 мкс, 50 мкс, 100 мкс, 200 мкс, 500 мкс, 1 мс, 2 мс, 5 мс, 10 мс и 20 мс. Для микросейсмических исследований выбирается диапазон 1–200 мс. Аналого-цифровой преобразователь имеет разрядность 24 бита, а суммирование и усиление сигнала выполняются с разрядностью 32 бита. Динамический диапазон составляет 144 дБ, полоса пропускания — 0,1–4000 Гц, уровень шума во всём диапазоне частот — 1 мкВ. Согласованность амплитуды составляет ±0,2 %, согласованность фазы — ±0,01 мс, диапазон времени задержки — 0–9999 мс. Вычислительный блок включает промышленный компьютер, память объёмом 128 МБ, накопитель не менее 40 ГБ и полноцветный жидкокристаллический дисплей с разрешением 800 × 600. Также предусмотрены планшет для ввода китайских иероглифов, малая клавиатура, фотоэлектрическая мышь, два последовательных порта, параллельный порт, два порта универсальной последовательной шины, порты мыши и клавиатуры, а также флеш-память объёмом 32 МБ.
