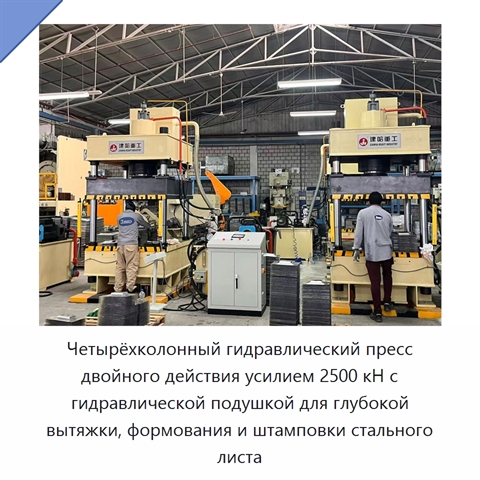

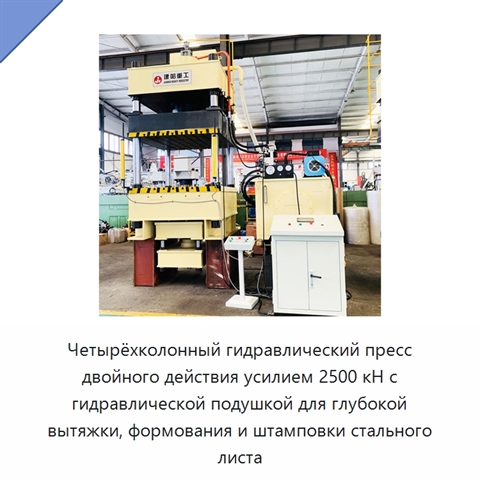

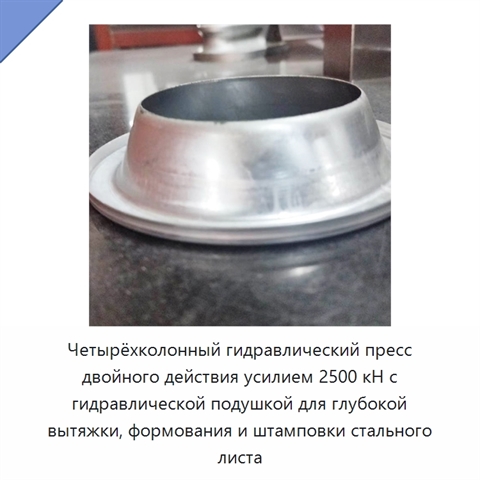

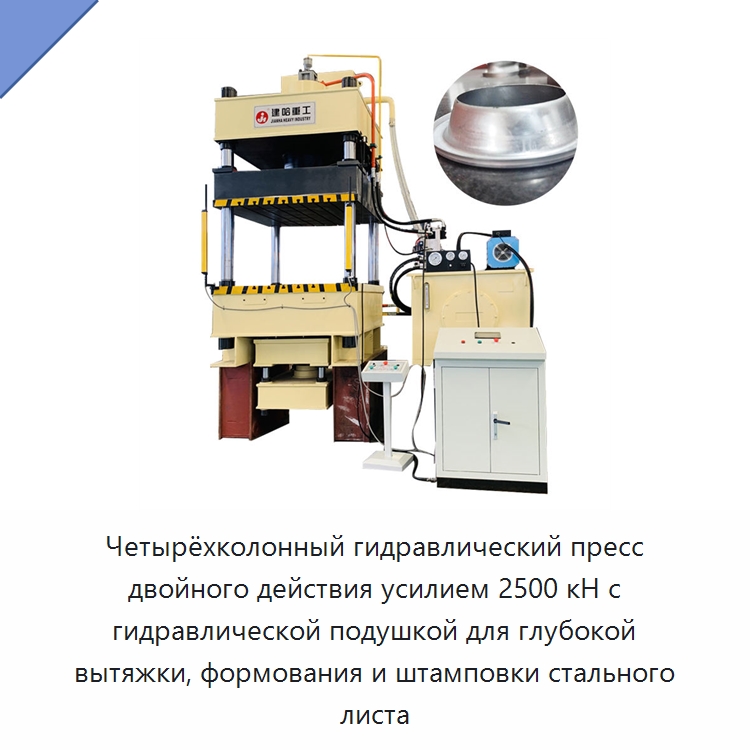

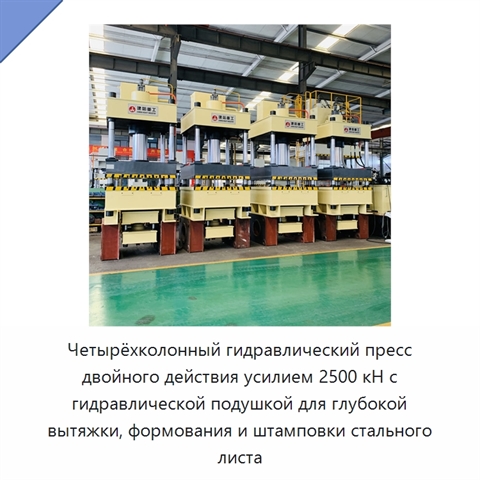

Четырёхколонный гидравлический пресс двойного действия усилием 2500 кН с гидравлической подушкой для глубокой вытяжки, формования и штамповки стального листа

Четырёхколонный гидравлический пресс двойного действия предназначен для глубокой вытяжки, формования и штамповки стального листа. Номинальное усилие составляет 2500 кН при давлении в системе 25 МПа. Гидравлическая подушка поддерживает прижимное усилие на протяжении всего хода вытяжки с колебаниями в пределах ±1%. Независимое выравнивание по четырём углам предназначено для устранения растрескивания и образования складок при вытяжке. Ползун и рабочий стол выровнены, что обеспечивает равномерную вытяжку. В стандартных условиях время смены штампа и наладки сокращается на 30%. Предусмотрены регулировка параметров, изменение усилия прижима кромки в зависимости от хода и настройка скорости. Максимальное раскрытие ползуна составляет 800 мм, эффективный ход — 600 мм. Эффективный размер стола — 1130 мм слева направо и 1130 мм спереди назад. Скорость быстрого опускания ползуна равна 180 мм/с, рабочая скорость регулируется в диапазоне 4–18 мм/с, а скорость возврата — в диапазоне 30–180 мм/с. Мощность двигателя составляет 30 кВт. Встроенный поршневой насос имеет компактную жёсткую конструкцию. Сочетание направляющих стержней и линейных подшипников повышает жёсткость и устойчивость штока поршня, позволяя ему выдерживать значительные крутящие нагрузки. Гидроцилиндр обеспечивает герметизацию и удержание давления. В конструкции с соединением «шип-паз» механическая часть воспринимает основную нагрузку, а сварка служит усилением, обеспечивая общую прочность, сопротивление деформации и устойчивость. Гидросистема имеет сервоуправление.
