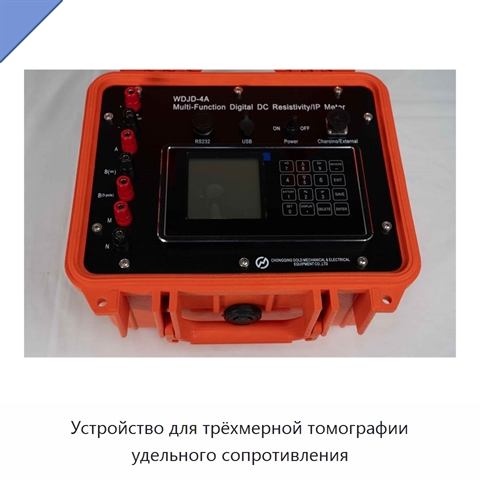

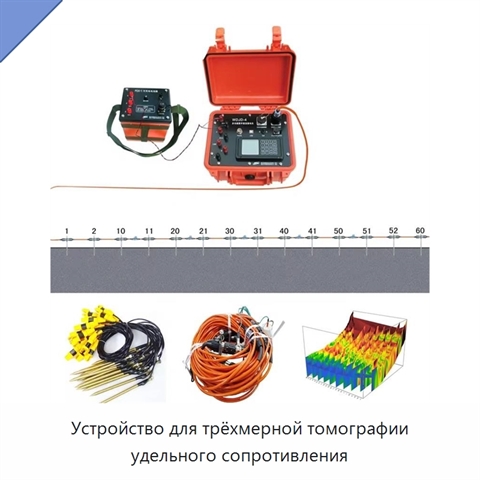

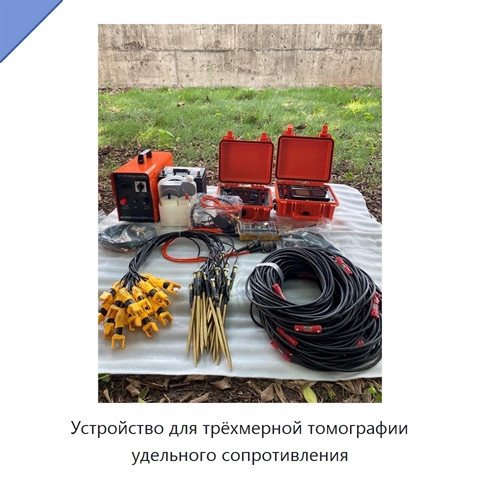

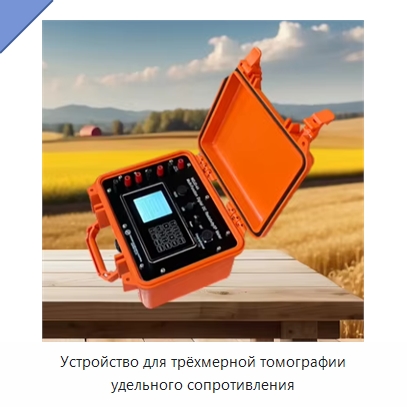

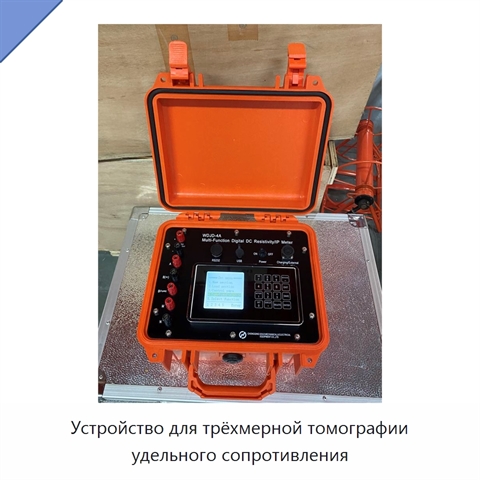

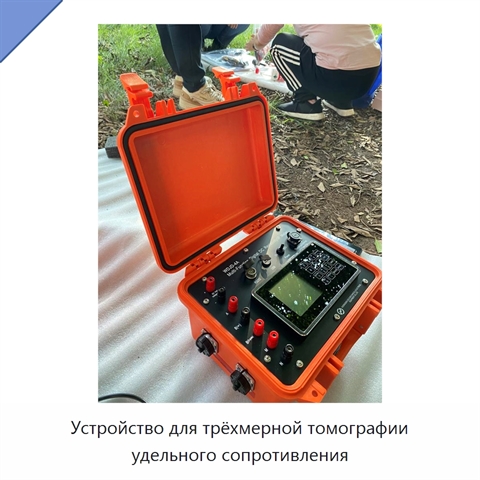

Устройство для трёхмерной томографии удельного сопротивления

Устройство выполняет измерение удельного сопротивления грунта и томографию земных недр. Чувствительность измерительного тракта составляет 0,1 мкВ, а динамический диапазон при подавлении помех электросети частотой 50 Гц — не менее 80 дБ. Доступны семь специализированных режимов, включая картирование удельного сопротивления, временной мониторинг перемещения загрязнений в слоях грунта и скоростную съёмку с импульсами тока 2,5 А; в скоростном режиме охватывается площадь 4,05 га. Диапазон измеряемого тока составляет 0,2 мкА–6 А, стабильность тока — ±0,4 %, точность напряжения — ±0,4 %, разрядность представления данных — 24 бита. Мощность для кабеля измерения сопротивления составляет 1350 Вт, для режима временного мониторинга — 2400 Вт, для многоэлектродного режима — 1125 Вт. Рабочее напряжение достигает 1100 В, мощность — 6600 Вт, глубина исследования — 1,5 км. Устройство рассчитано на температуру от -10 до +50 °C. Хранилище данных имеет ёмкость 1 ГБ. Аккумулятор ёмкостью 9 А·ч обеспечивает 30 ч работы, поддерживается зарядка от солнечной панели. Масса составляет 4,4 кг, дисплей имеет размер 160 × 160.
