Артикул: 355-050 Модель: ЛТУ-52(7Р) Секция: Дополнительная

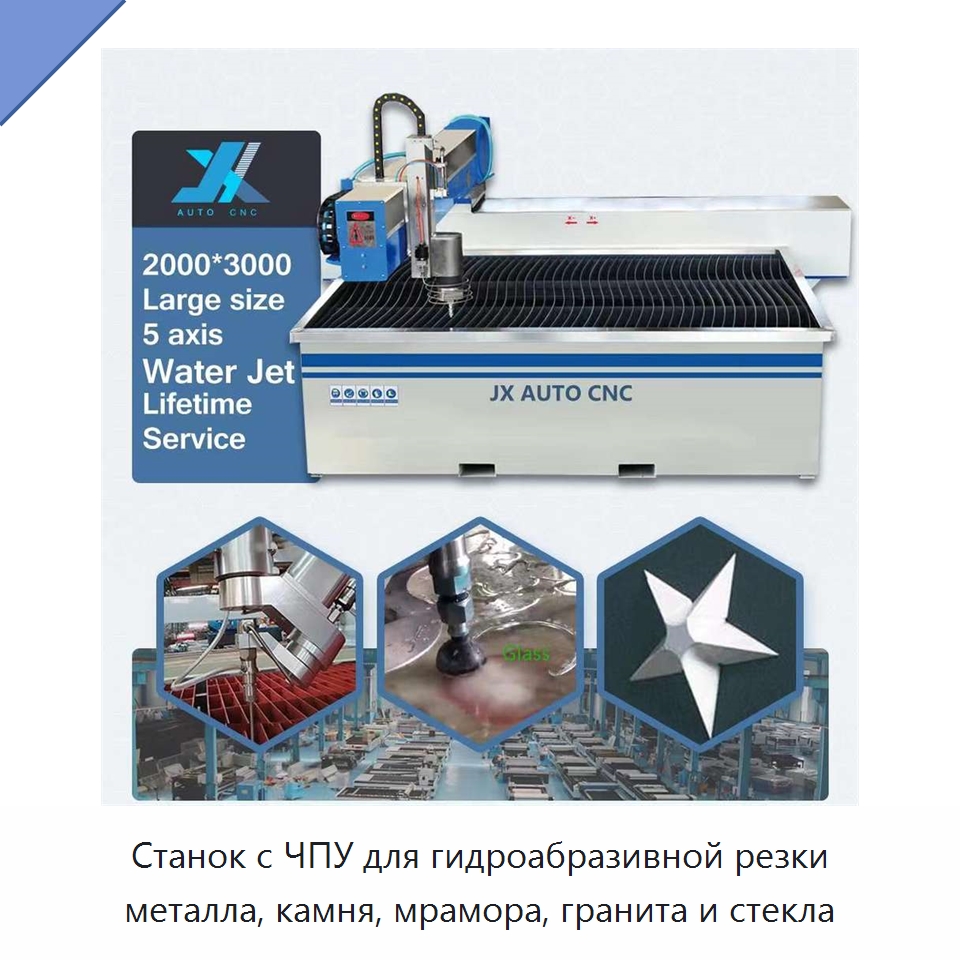

Станок с ЧПУ для гидроабразивной резки металла, камня, мрамора, гранита и стекла

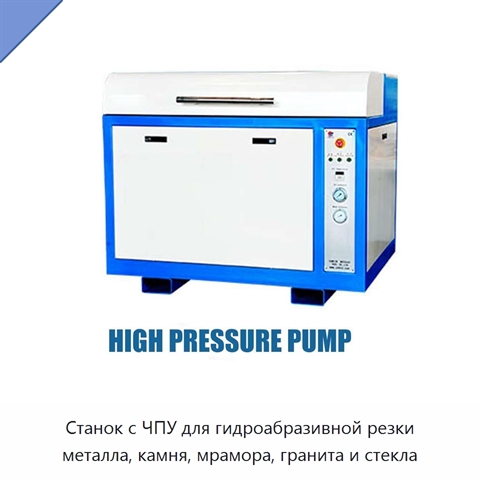

Станок с ЧПУ выполняет гидроабразивную резку металла, камня, мрамора, гранита, стекла и алюминия. В пятиосевой конфигурации к трёхосевой схеме добавлены ось A с перемещением в вертикальном направлении и ось C, вращающаяся вокруг оси Z. Такая кинематика обеспечивает наклонный рез в диапазоне от 0 до ±45° при максимальном угле поворота до ±540°. Станок может обрабатывать поперечное сечение без наклона, формировать скос под любым углом и выполнять вертикальную резку, включая резку конусов, криволинейных рабочих колёс и зубчатых колёс. Эффективная зона резки может составлять 1000 × 1000, 2000 × 1500, 3000 × 1500, 3000 × 2000 или 2000 × 6000 мм; ход оси Z — 150–180 мм. В осях X и Y применяются шариковинтовые передачи и направляющие. Точность резки составляет ±0,1 мм, точность позиционирования — ±0,2 мм, скорость холостого перемещения по осям X и Y — 0–15 м/мин. Система высокого давления развивает максимальное давление 413 МПа при рабочем диапазоне 320–360 МПа и максимальном расходе 3,8 л/мин; мощность плунжерного насоса составляет 30 кВт. Одноцилиндровый плунжерный усилитель работает с двусторонним возвратно-поступательным движением. Давление регулируется вручную, а при его превышении срабатывает автоматическое защитное отключение. Автоматическая подача абразива рассчитана на 500–800 минут непрерывной резки при количестве абразива 200–300 кг; расход регулируется абразивной чашей. Основание выполнено из стали, консоль — из бесшовной холоднокатаной марганцевой стали толщиной 10 мм, а рабочий стол — из углеродистой стали толщиной 5 мм. Отдельное расположение рабочего стола снижает влияние вибрации на точность резки. Конструкция режущей головки без регулировки обеспечивает соосность сопла и отверстия.
Наименование производителя5 Axis Cnc High Pressure Metal Waterjet Water Jet Marble Cutting Cutter Machine Jet Cutters for Granite Metal Glass Price, Mini Small Size Waterjet Cutter Water Jet CNC Machine for Metal Stone Marble Cutting with 3 4 5 Axis Cutting Machine
Задать вопрос Искать на Baidu

Какую задачу решает станок с ЧПУ для гидроабразивной резки

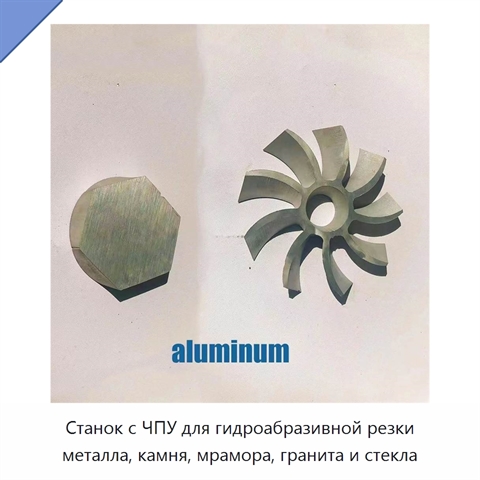

Станок с ЧПУ для гидроабразивной резки используют для вертикального и наклонного раскроя металла, камня, мрамора, гранита, стекла и алюминия, а также для вырезания конусов, криволинейных рабочих колёс и зубчатых колёс.
Резка материалов

Характеристики ЛТУ-52(7Р)

Модель (по базе 91Т)ЛТУ-52(7Р)
Основные компонентынасос, станок гидроабразивной резки мрамора, ПЛК
Ключевые преимуществамногофункциональность, длительный срок службы
Количество осей5, 3
Повторяемость (x/y/z) (мм)0,2; ±0,001
Напряжение380/220/400 В переменного тока, 50 Гц, 3 фазы, 380 В
Станок с ЧПУ для гидроабразивной резки - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации ЛТУ-52(7Р) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Дата последней проверки актуальности информации: 01.09.26

Производитель и технические характеристики подтверждены.
