Артикул: 441-584 Модель: ГУЛ-52(7С) Секция: Дополнительная

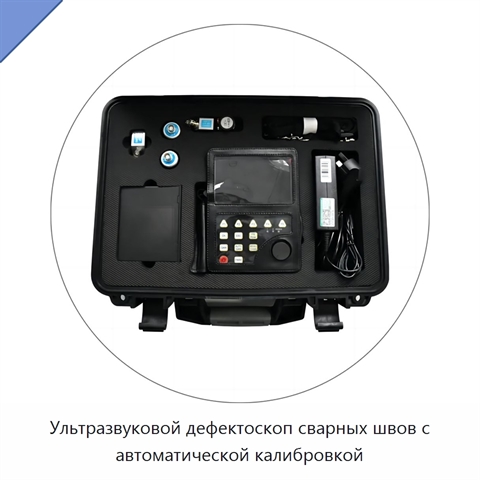

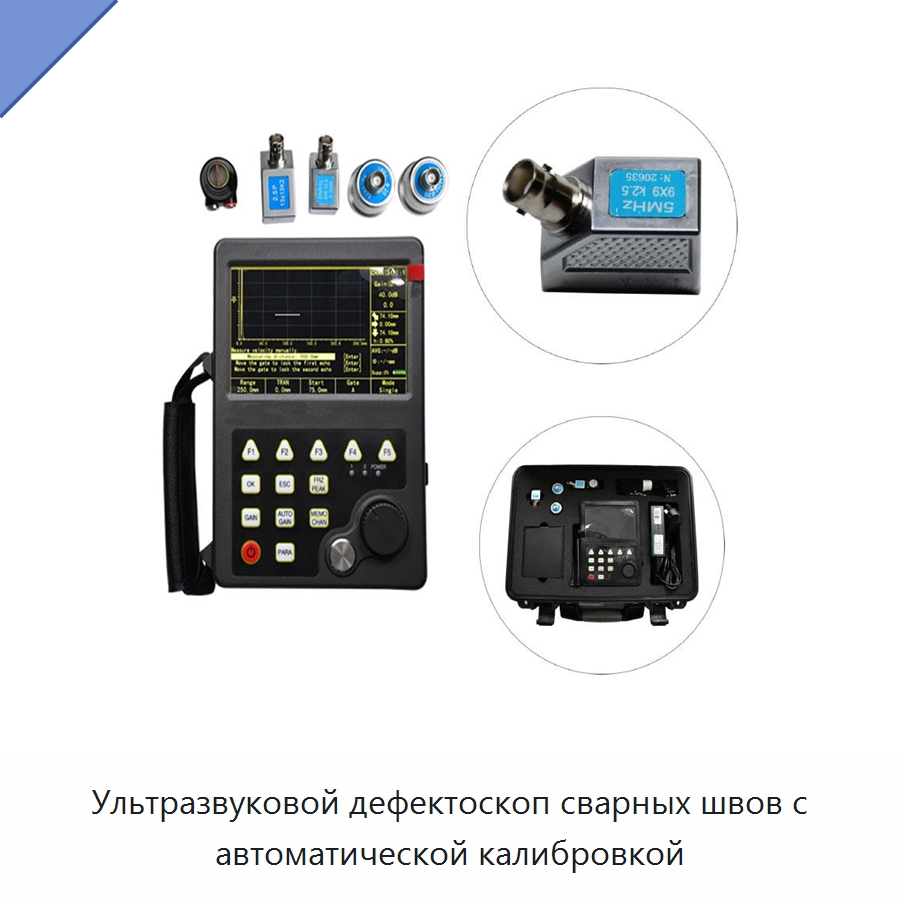

Ультразвуковой дефектоскоп сварных швов с автоматической калибровкой

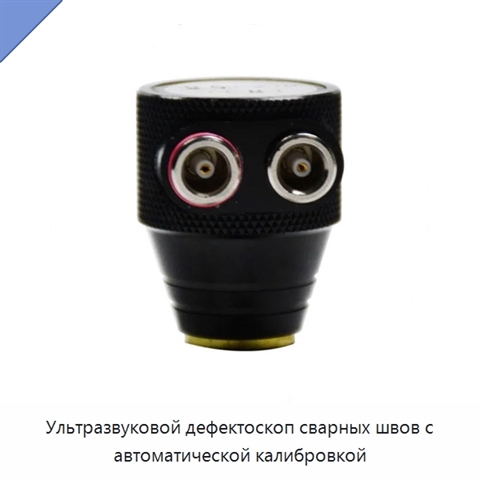

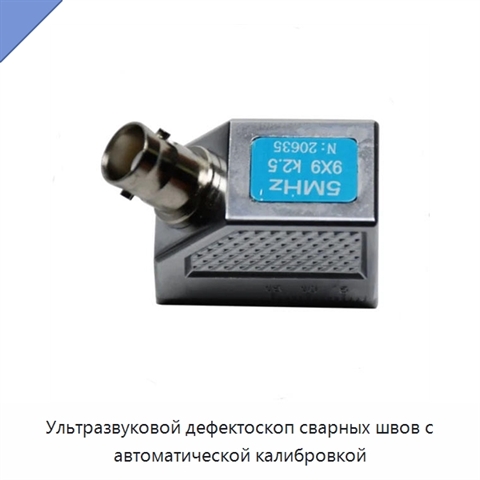

Ультразвуковой дефектоскоп сварных швов передаёт звуковые волны в сварное соединение через преобразователь, который преобразует электрическую энергию в механические колебания. Контактная среда, например гель, облегчает ввод волн в материал. Отражённые сигналы возвращаются к преобразователю, преобразуются в электрическую форму и отображаются на экране. Поддерживаются одно- и двухкристаллические преобразователи с переключением между двумя режимами контроля. Настройки стробов позволяют задавать положение и ширину зоны на экране; предусмотрена сигнализация прихода волны. Доступны режимы отображения угла и значения K. Независимые каналы контроля используют собственные наборы параметров и кривых. Диапазон сканирования имеет градуированные значения от 2,5 до 10 000 мм с шагом настройки 1 мм. Частотный диапазон составляет 0,5–20 МГц. Усиление регулируется от 0 до 120 дБ; доступны шаги 0,2, 1, 2, 4, 6, 8, 10, 20 и 50 дБ. Линейное подавление настраивается от 0 до 80% высоты экрана с шагом 1%; погрешность вертикальной линейности не превышает 3%, а горизонтальной в пределах диапазона сканирования — не превышает 0,2%. Запас чувствительности составляет не менее 62 дБ, динамический диапазон — не менее 32 дБ. Функция воспроизведения открывает сохранённые экранные изображения. Предусмотрены измерение шага, подсчёт эхо-сигналов и передача измерительных данных с параметрами конфигурации на компьютер. Литиевая батарея ёмкостью 5000 мА·ч обеспечивает 10 часов непрерывной работы. Адаптер питания рассчитан на вход 100–240 В, 50–60 Гц и выход 9 В, 1,5 А. Рабочая температура составляет от −10 до 50 °C, относительная влажность — 20–90%.
Наименование производителя500 Independent Channels Intelligent Ultrasonic Welding Joint Auto Calibration Flaw Detector
Задать вопрос Искать на Baidu

Какую задачу решает ультразвуковой дефектоскоп сварных швов

Ультразвуковой дефектоскоп сварных швов применяют для контроля целостности сварных соединений и выявления несплошностей и трещин в сварном шве.
Обнаружение дефектов

Характеристики ГУЛ-52(7С)

Модель (по базе 91Т)ГУЛ-52(7С)
Точность0,2%
Степень защитыIP67
Типультразвуковой дефектоскоп сварных швов
Ультразвуковой дефектоскоп сварных швов - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ГУЛ-52(7С) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).

Информация проверена на актуальность: 22.09.26

Сведения о производителе и характеристиках актуальны.
