Артикул: 111-292
Модель: ТШЕ-57(5Х)
Секция: Дополнительная

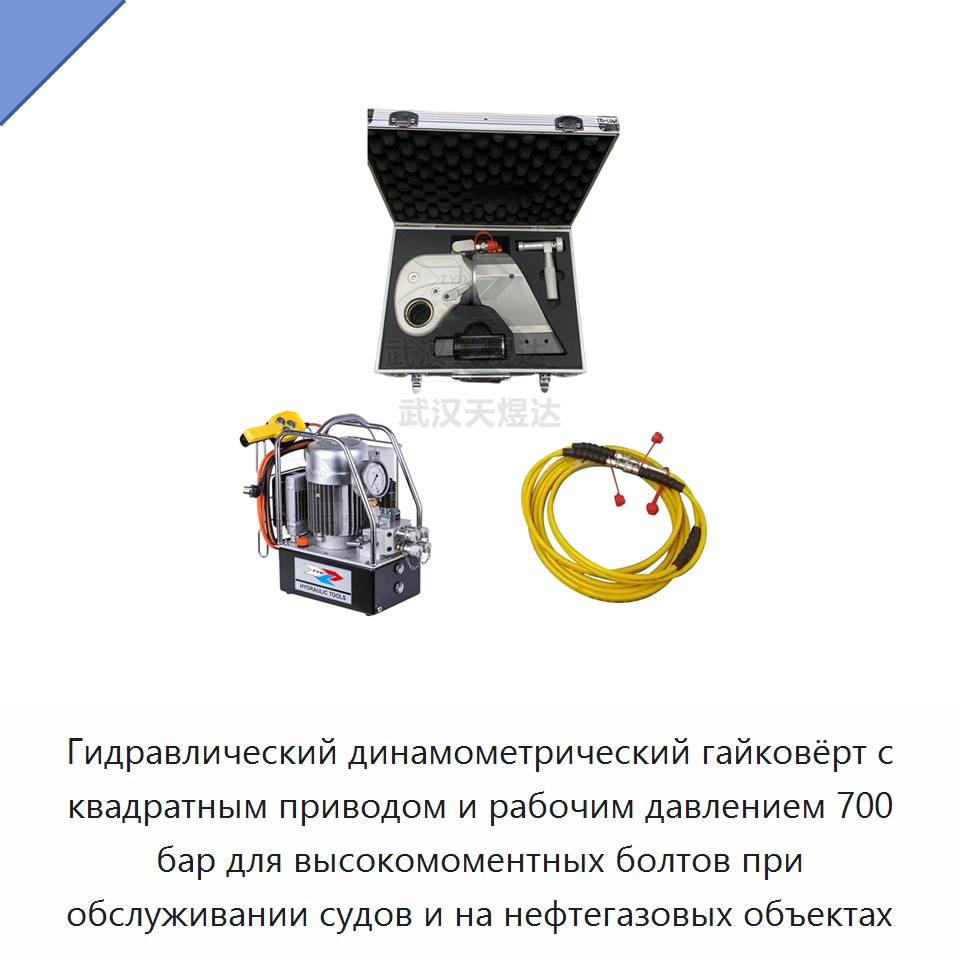

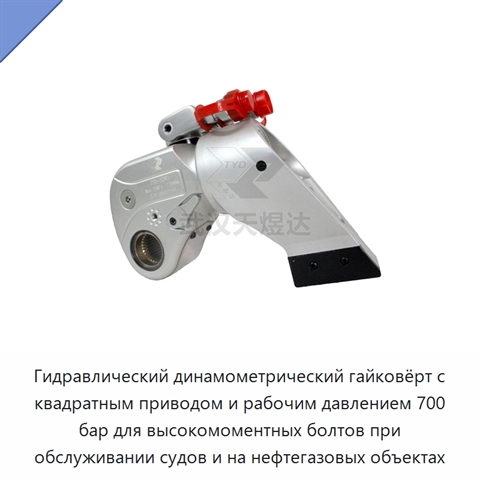

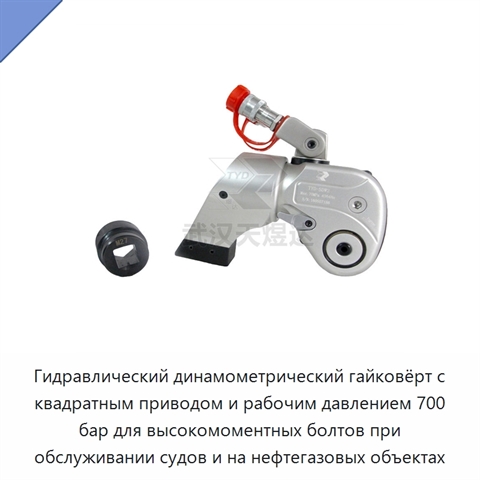

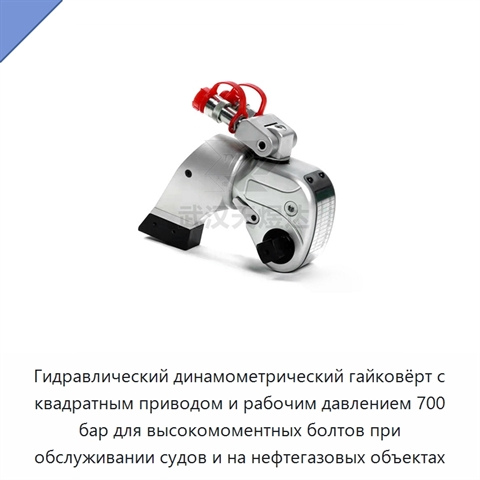

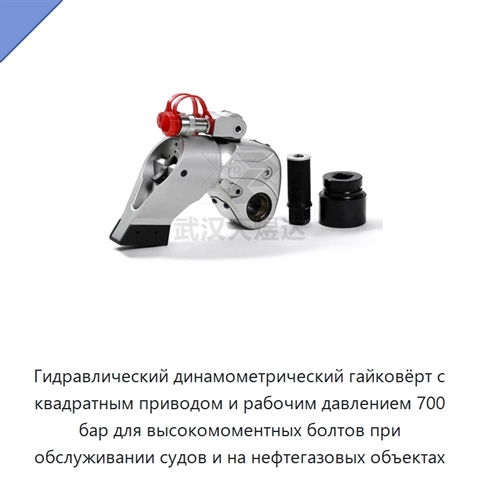

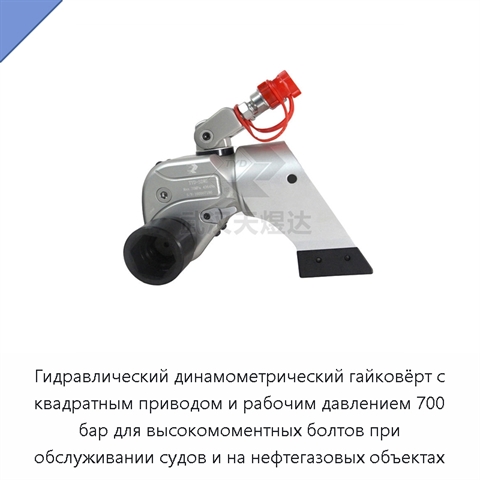

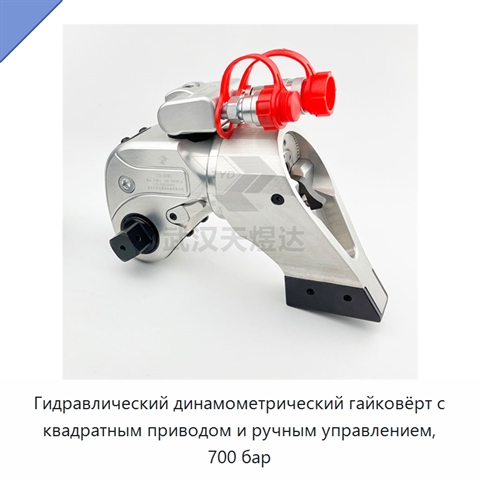

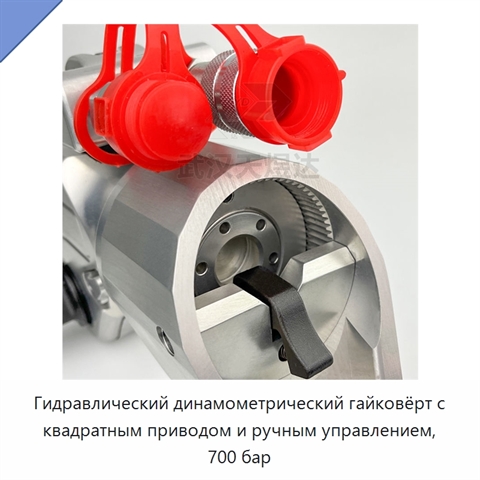

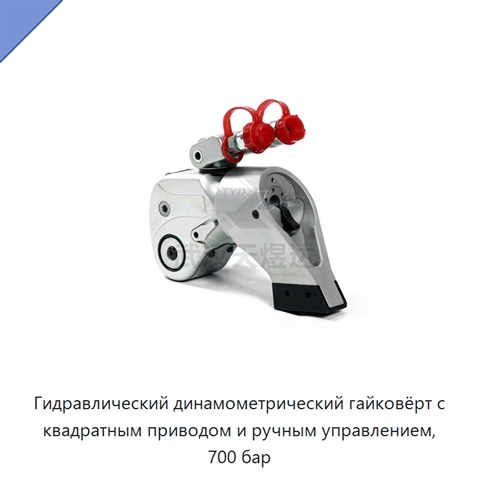

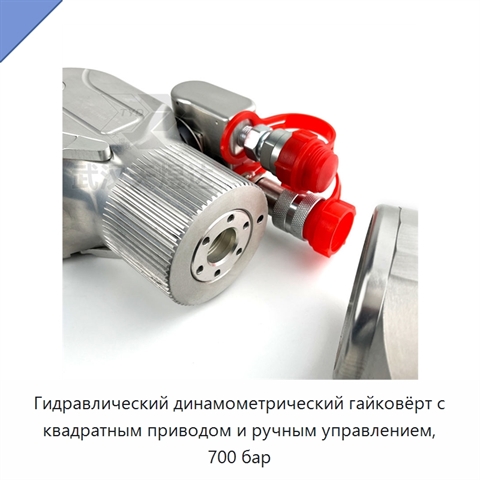

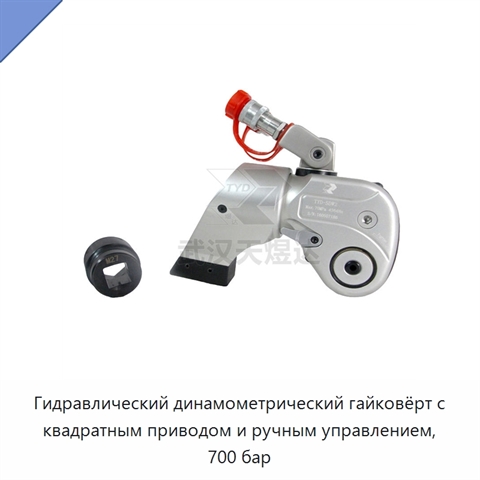

Гидравлический динамометрический гайковёрт с квадратным приводом и ручным управлением, 700 бар
Гидравлический динамометрический гайковёрт с квадратным приводом работает при давлении 700 бар и служит для фиксации и ослабления болтовых соединений, требующих большого крутящего момента. Ручное управление сочетается с гидравлической схемой двустороннего действия. Крутящий момент регулируется с погрешностью не более +3%. Варианты имеют диапазоны 4963–49627, 5912–59123 и 7135–71349 Н·м; также предусмотрены диапазоны 1072–10715 и 436–4364 Н·м. Размеры квадратного привода включают 3/4, 1, 1-1/2, 2-1/2 и 3 дюйма, а масса вариантов составляет 44, 63 и 89 кг. Для изготовления гайковёрта применяются алюминиевый и сверхпрочный сплавы. Насос для гайковёрта автоматически переключает три ступени давления и три значения расхода; его выходное давление регулируется в пределах 40–700 бар. Стандартная конфигурация насоса обеспечивает одновременную работу двух гайковёртов. Радиатор насоса снабжён вентилятором, запускающимся при температуре масла 35 °С. Соединительный гидравлический рукав со стальной оплёткой рассчитан на рабочее давление 700 бар и давление разрыва 2800 бар; стандартная длина составляет 6 м, также предусмотрены длины 10 и 15 м.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический динамометрический гайковёрт
Гидравлический динамометрический гайковёрт применяется для технического обслуживания судов и монтажа ветроэнергетических установок, а также в нефтегазовой отрасли.
Характеристики ТШЕ-57(5Х)
Модель (по базе 91Т)ТШЕ-57(5Х)
Тип исполненияРучной
Тип обжимаЭлектрогидравлические инструменты
ФункцияФиксация и ослабление болтовых соединений
Гидравлическое действиеДвустороннее действие
Давление разрыва гидравлического рукава40 000 фунтов-сил на кв. дюйм (2 800 бар)
Конструкция гидравлического рукаваСтальная оплётка
Соединительные муфты гидравлического рукаваРезьбовое соединение 3/8 дюйма или 1/4 дюйма, шарикового или игольчатого типа
Длина гидравлического рукава6 м — стандартная длина; 10 м, 15 м и другие доступные длины
МатериалАлюминий
Рабочее давление700 бар
Материал корпуса насосаАлюминиево-титановый сплав
Охлаждение насосаРадиатор с вентилятором, запускающимся при температуре масла 35 °С
Диапазон выходного давления насоса40–700 бар
Переключение давления и расхода насосаАвтоматическое переключение трёх ступеней давления и трёх значений расхода
Одновременная работа гайковёртовДва гидравлических гайковёрта одновременно в стандартной конфигурации; возможна индивидуальная конфигурация для одновременной работы четырёх гидравлических гайковёртов
Размер квадратного привода2-1/2 дюйма; 2-1/2 дюйма; 3 дюйма, 1-1/2 дюйма
Точность крутящего моментаНе более +3%
Регулировка крутящего моментаТочная регулировка
Диапазон крутящего момента4963–49627 Н·м (3660–36603 фут·фунт-сила); 5912–59123 Н·м (4360–43607 фут·фунт-сила); 7135–71349 Н·м (5262–52624 фут·фунт-сила), 1072-10715 Н·м, 1072~10715 Н·м, 436-4364 Н·м
Напряжение240 В переменного тока, 240 В, 220 В
Масса44 кг; 63 кг; 89 кг
Гидравлический динамометрический гайковёрт - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ТШЕ-57(5Х) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ТШЕ-57(5Х) под условия применения (на базе производителя-оригинала или нашего завода в России).
Данные проверены на актуальность: 09.08.26
Информация о производителе и характеристиках подтверждена.
