Артикул: 118-098
Модель: ШКГА-52
Секция: Дополнительная

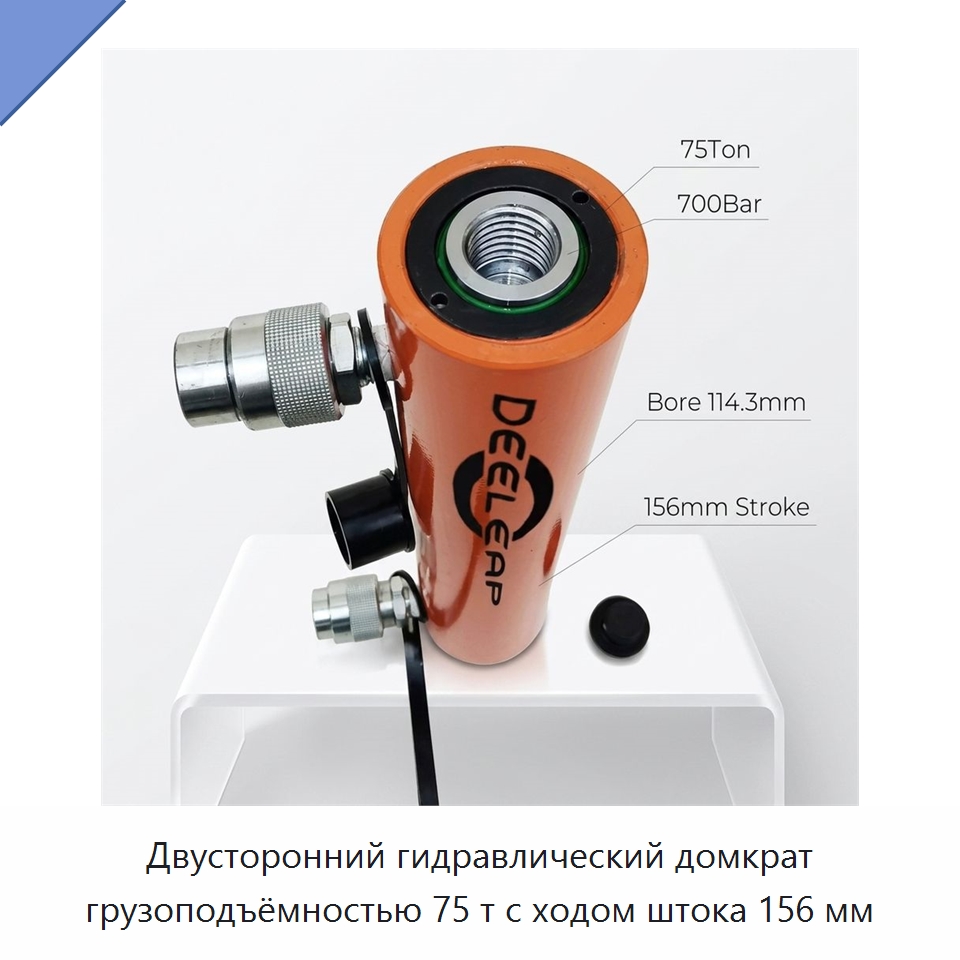

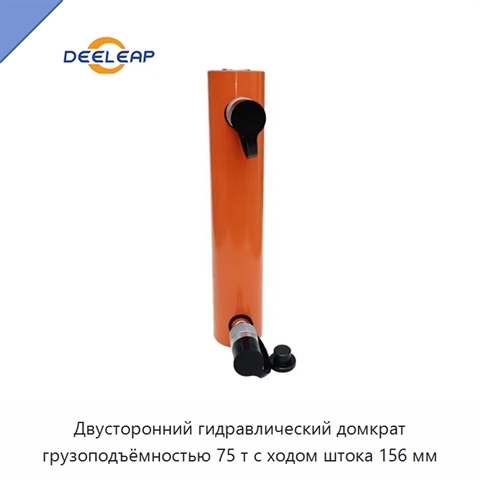

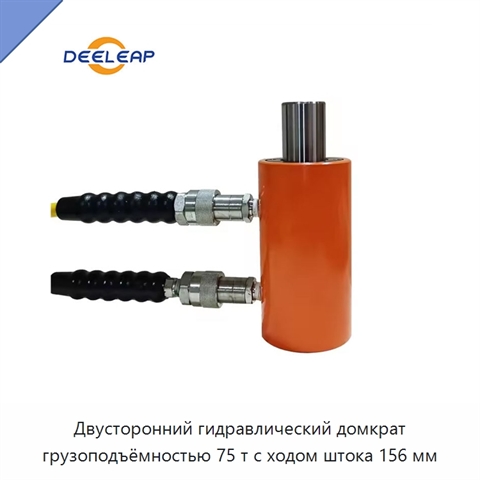

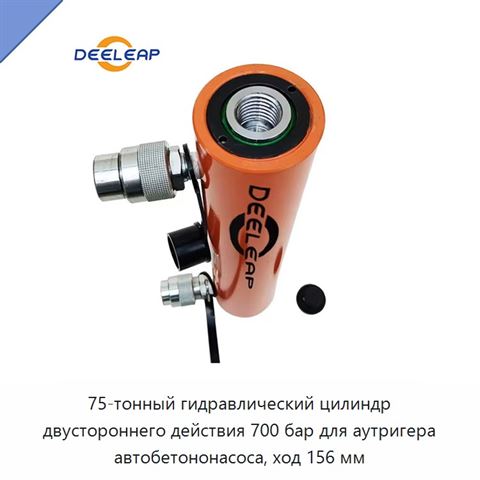

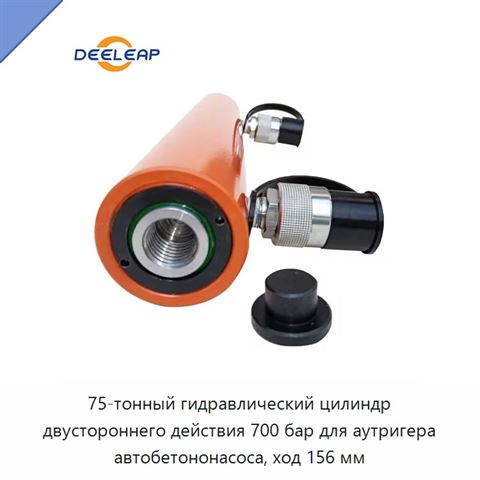

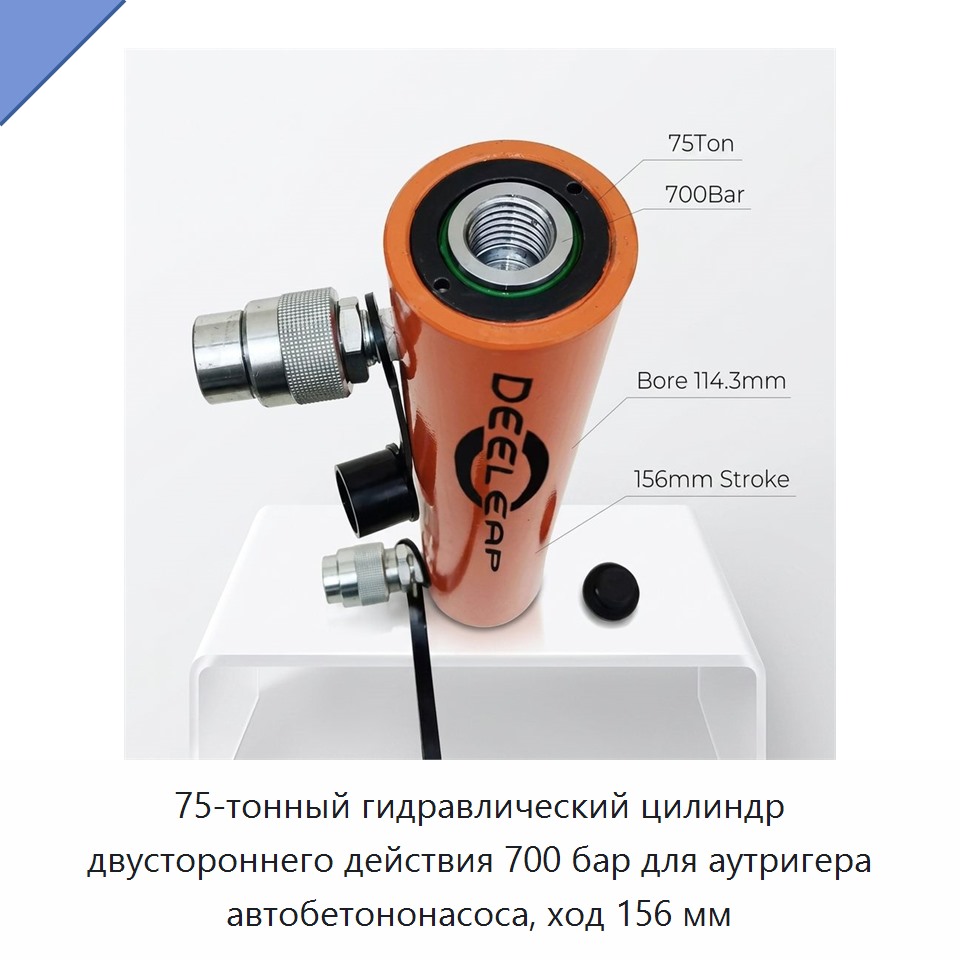

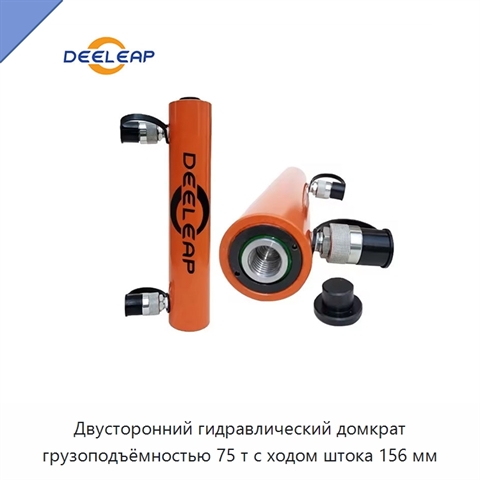

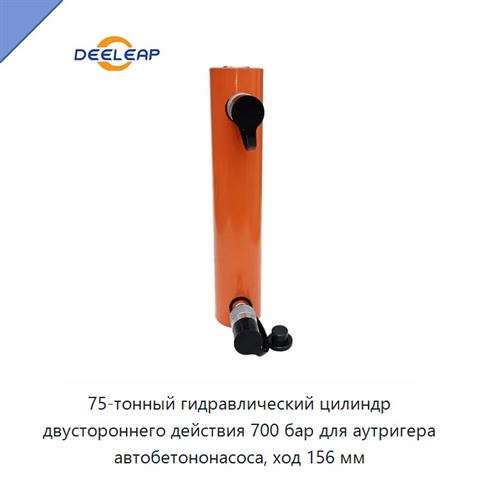

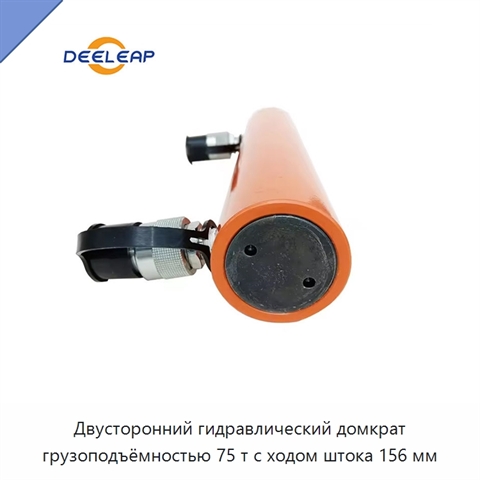

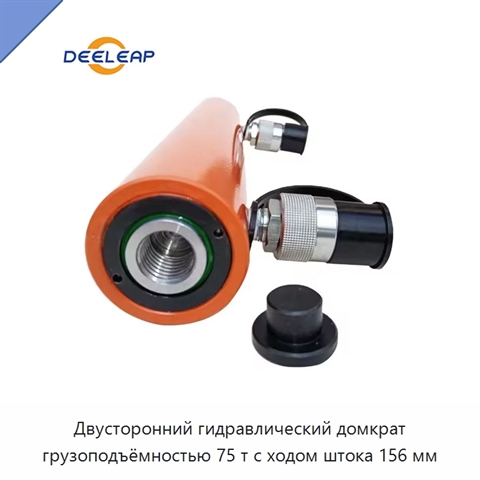

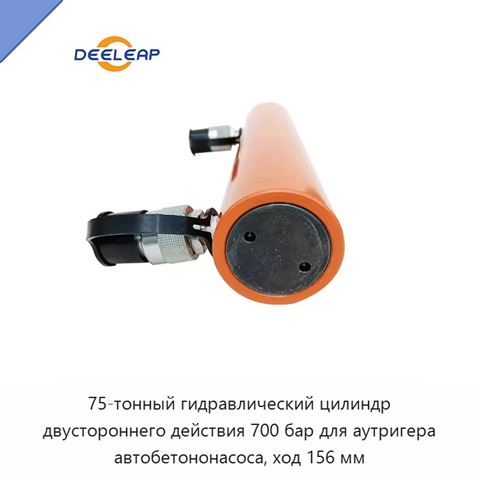

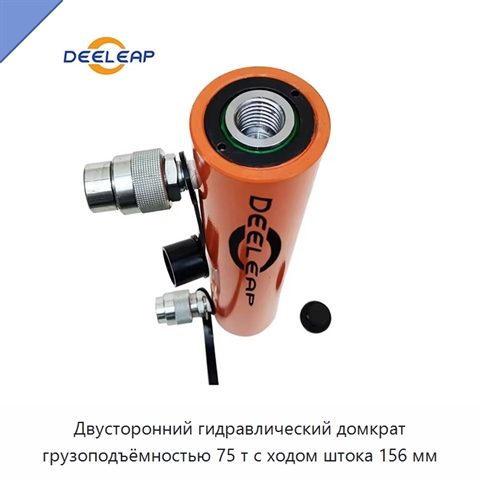

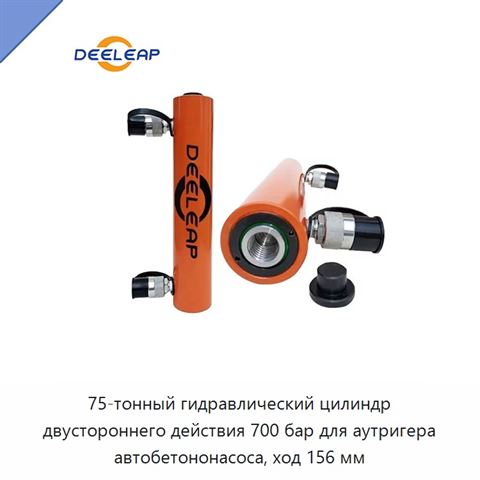

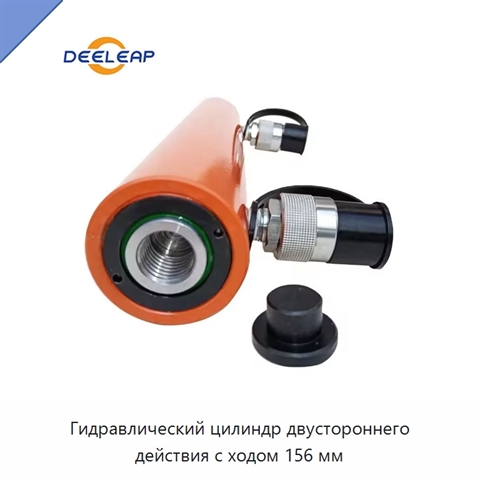

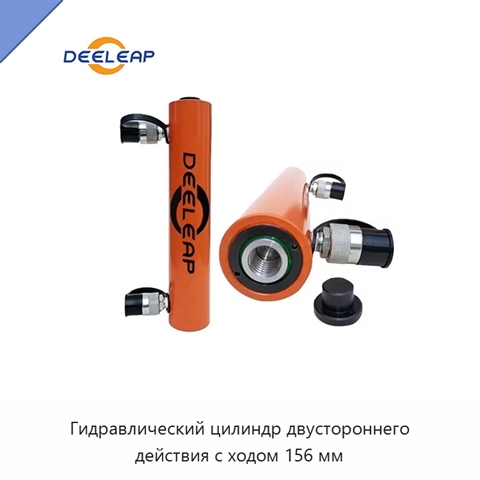

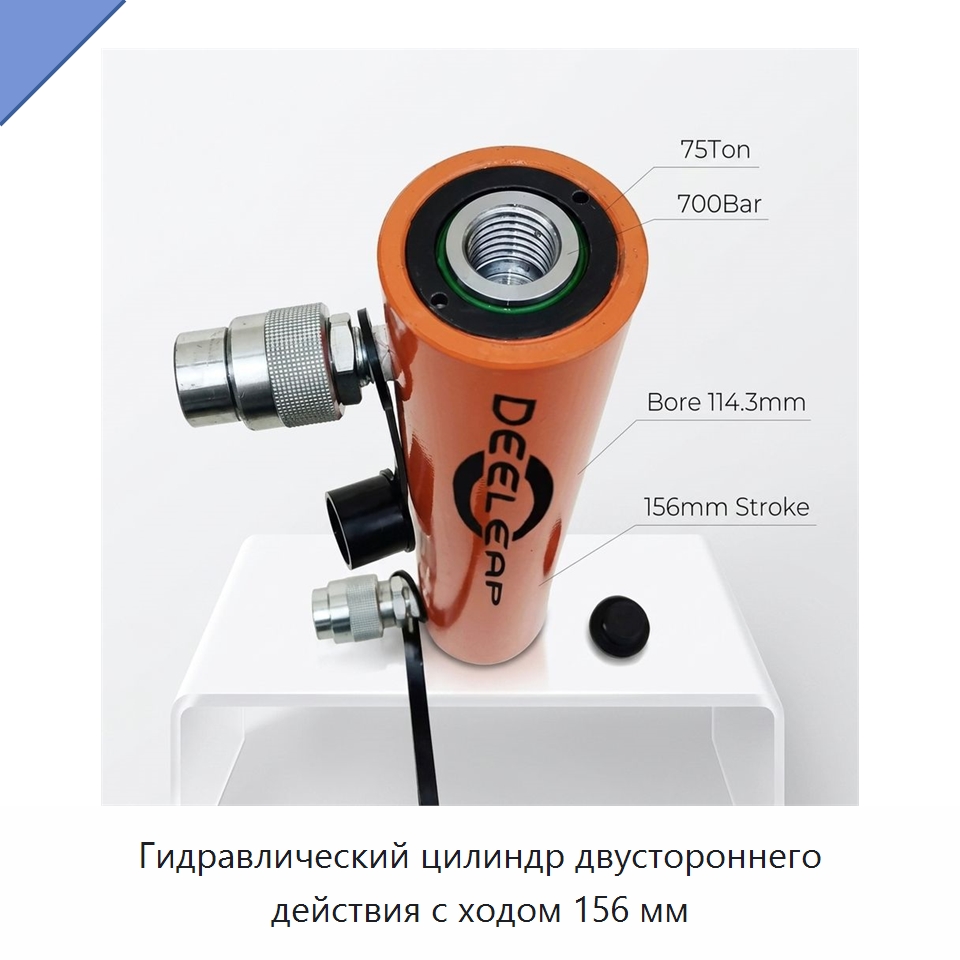

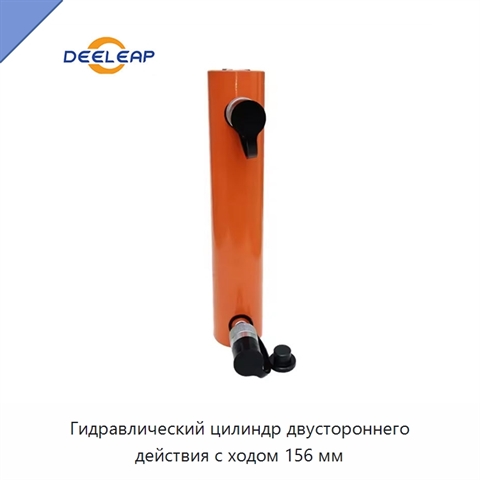

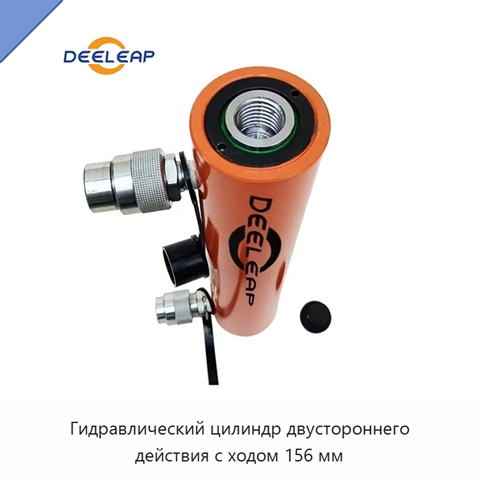

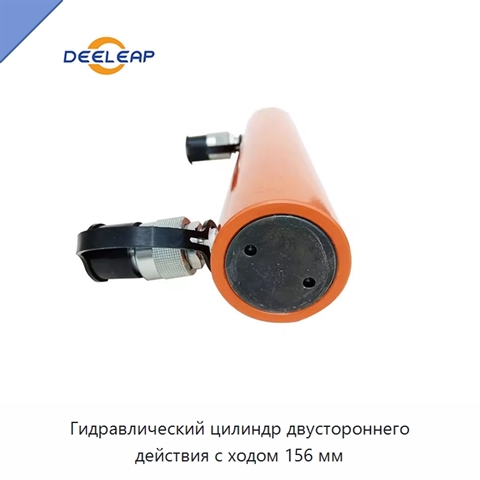

75-тонный гидравлический цилиндр двустороннего действия 700 бар для аутригера автобетононасоса, ход 156 мм
Гидравлический цилиндр двустороннего действия рассчитан на тяжёлую работу в опорных системах автобетононасосов и другой строительной техники. Рабочее давление составляет 700 бар. Эффективная площадь поршня при выдвижении равна 102,6 см², развиваемое усилие — 718 кН; при втягивании эффективная площадь составляет 31,4 см², тяговое усилие — 156 кН. Двусторонняя схема обеспечивает принудительное выдвижение и втягивание штока без возвратной пружины.
Ход штока составляет 156 мм. Монтажная высота во втянутом положении равна 347 мм, в выдвинутом — 503 мм. Объём масла для выдвижения составляет 1601 см³, для втягивания — 490 см³. Цилиндр совместим с гидравлическими насосными станциями на 700 бар.
Корпус с внутренним диаметром 114,3 мм изготовлен из цельнокованой стали; внутренняя поверхность обработана хонингованием. Поршневой узел выполнен с износостойкими элементами, а многослойные высокопрочные композитные уплотнения снижают риск утечки масла при вибрациях и длительной работе под высоким давлением. Встроенные ограничитель хода и нижний буфер защищают узел от ударных нагрузок при полном выдвижении и втягивании. Утолщённая торцевая крышка повышает стойкость к внутреннему давлению. Возможна антикоррозионная окраска оранжевого цвета для эксплуатации в условиях пыли, грязи и открытых строительных площадок.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический цилиндр двустороннего действия для аутригера автобетононасоса
Гидравлический цилиндр двустороннего действия применяется в аутригерах автобетононасосов, подъёмных платформах и тяжёлой строительной технике для опоры и перемещения под нагрузкой.
Характеристики ШКГА-52
Модель (по базе 91Т)ШКГА-52
Тип действиядвустороннего действия
Область примененияаутригеры автобетононасосов, подъёмные платформы и тяжёлая строительная техника
Буферная защитавстроенный ограничитель хода и нижний буфер
Вариант покрытияантикоррозионная оранжевая окраска
Материал гильзы цилиндрацельнокованая сталь
Диаметр цилиндра114,3 мм
Торцевая крышкаутолщённая торцевая крышка
Высота в выдвинутом состоянии503 мм
Обработка внутренней стенкипрецизионное хонингование
Давление1000 бар
Эффективная площадь тяги31,4 см²
Объём масла для тяги490 см³
Усилие вытягивания156 кН
Эффективная площадь толкания102,6 см²
Усилие толкания718 кН
Объём масла для толкания1601 см³
Номинальная грузоподъёмность75 т
Высота в сложенном положении347 мм
Тип уплотнениймногослойные высокопрочные композитные уплотнительные кольца
Ход156 мм
