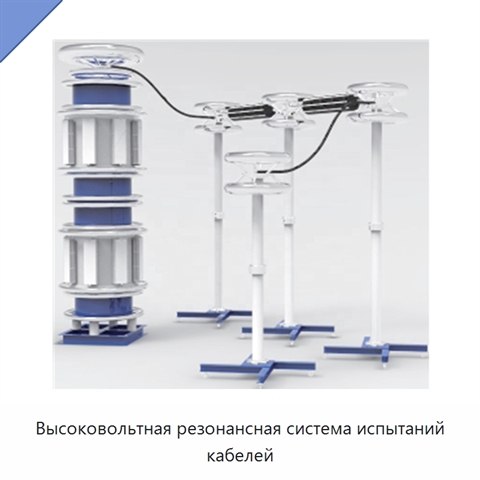

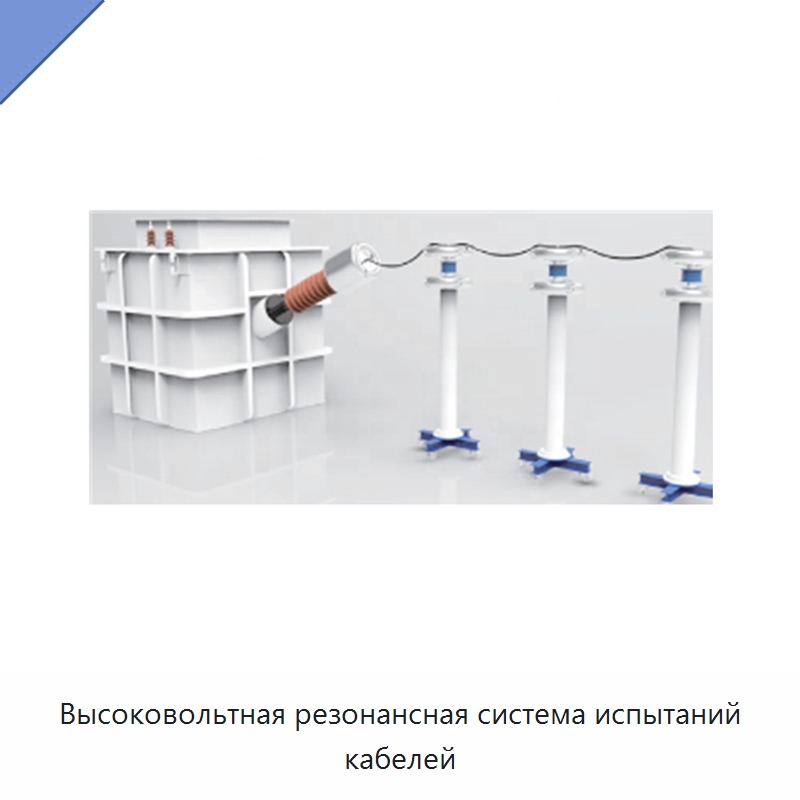

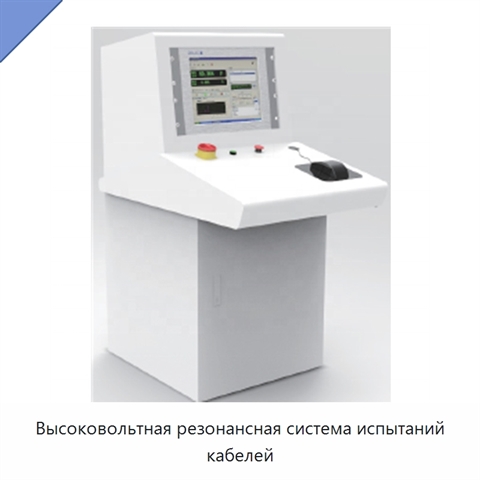

Высоковольтная резонансная система испытаний кабелей

Система выполняет испытания переменным напряжением, испытания на частичные разряды и длительные испытания. Номинальное напряжение составляет 100–1500 кВ и выше, номинальная энергия — 300–30 000 кВА и выше. Уровень шума не превышает 75 дБ на расстоянии 2 м от оборудования. Коэффициент добротности составляет не менее 20–100. При напряжении 80 % уровень частичных разрядов не превышает 2 пКл. При номинальной нагрузке предусмотрен цикл с включением на 1 ч и отключением на 1 ч, повторяемый 3–6 раз в сутки; при половинной нагрузке возможна непрерывная работа. В состав входят по одному высоковольтному резонансному реактору, двухэкранированному разделительному трансформатору, системе цифрового управления, контактному регулятору, цифровому детектору частичных разрядов, высоковольтному фильтру, возбудителю, низковольтному фильтру, калибровочному инжекционному конденсатору и цифровому инжекционному конденсатору. Резонансный реактор имеет баковую и бочкообразную эпоксидную конструкции; для бакового исполнения предусмотрены напряжение 5–350 кВ и мощность 100–15 000 кВА, а для бочкообразного эпоксидного исполнения — мощность 100–30 000 кВА.
