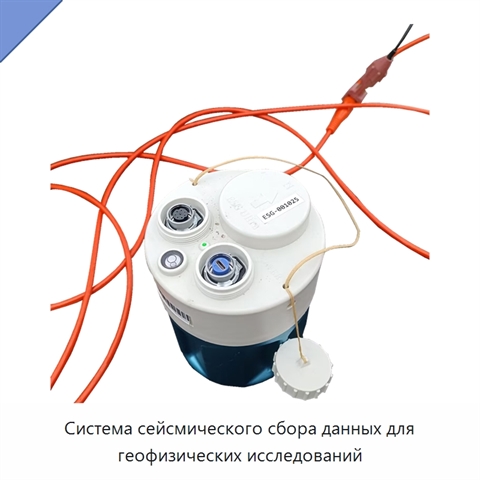

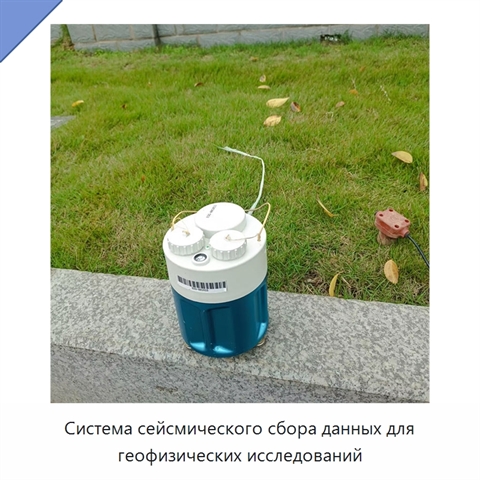

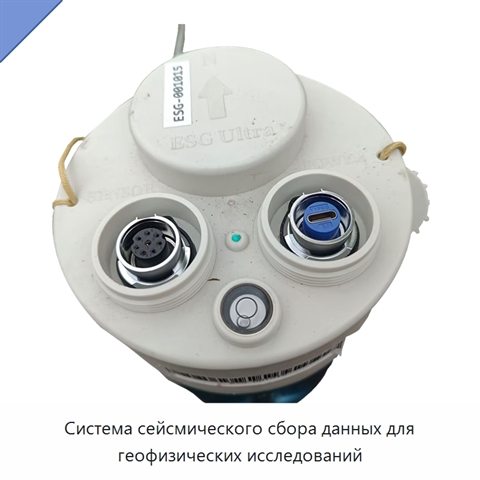

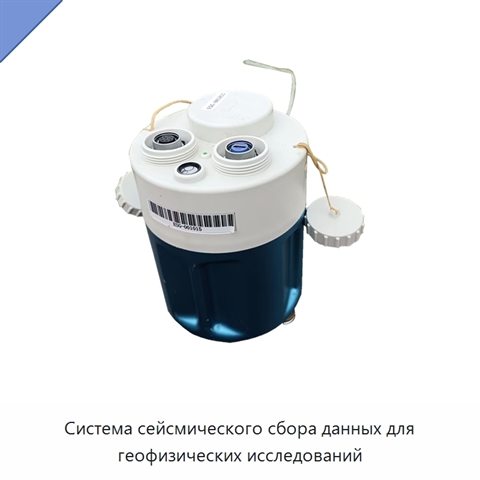

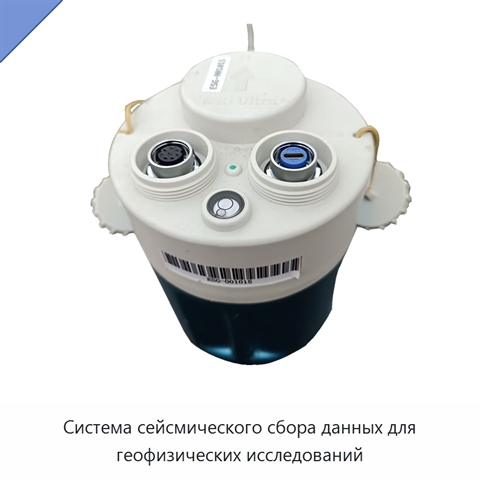

Система сейсмического сбора данных для геофизических исследований

Высокоточная система сейсмического сбора данных поддерживает регистрацию сигналов от активных, пассивных и гибридных источников в широком диапазоне частот. Многоволновая и многокомпонентная регистрация обеспечивает сбор данных при различных условиях проведения исследований. Четырехкомпонентный геофонный блок включает три низкочастотных канала и один вертикальный канал. Сверхмалошумящая схемотехника и 32-разрядное аналого-цифровое преобразование обеспечивают точные измерения. Коэффициенты усиления составляют 1, 4, 16 и 64 при точности 0,1%. Доступны интервалы дискретизации 31,25 мкс, 62,5 мкс, 125 мкс, 0,25 мс, 0,5 мс, 1 мс, 2 мс и 4 мс. Среднеквадратичный шум не превышает 1 мкВ при интервале 2 мс и усилении 0 дБ. Размах аналогового входного сигнала составляет ±2,5 В, мгновенный динамический диапазон — не менее 120 дБ. Коэффициент ослабления синфазного сигнала составляет не менее 110 дБ при 80 Гц, а перекрестные помехи между каналами не превышают −100 дБ при 80 Гц. Полоса пропускания канала простирается от постоянного тока до 1,65 кГц. Амплитудная согласованность каналов составляет не более 2‰, фазовая согласованность — не более 1 мкс. Диапазон частот датчика составляет 0,2–450 Гц, чувствительность — 200 В/м/с с отклонением ±10%, максимальный угол наклона — ±5°. Погрешность синхронизации времени не превышает 30 нс. Для передачи данных предусмотрены интерфейсы USB и мобильная связь 4 г. Спутниковая синхронизация и термокомпенсированные часы поддерживают согласованную работу при длительной регистрации. Зарядная станция позволяет одновременно заряжать несколько узлов и извлекать из них данные. Встроенная память имеет объем 64 ГБ с возможностью расширения до 1 ТБ. Питание осуществляется от встроенной литиевой батареи емкостью 120 Вт·ч. Размеры системы составляют 130 × 160 мм, рабочая температура — от −40 до +70 °C, степень защиты корпуса — IP67, масса — 2,8 кг.
