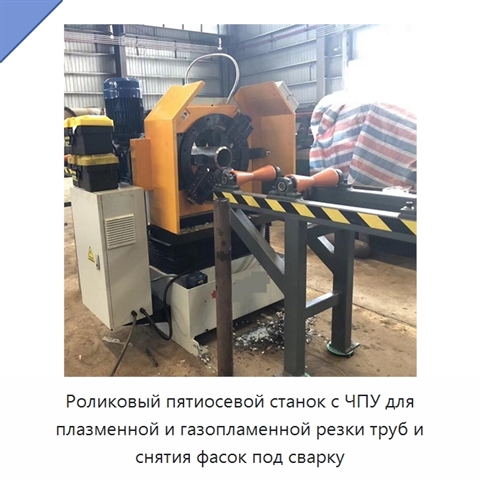

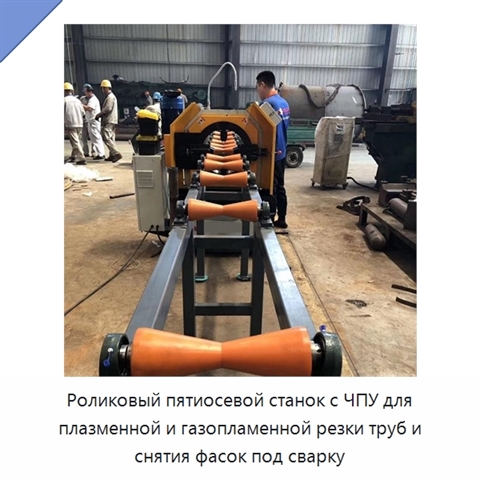

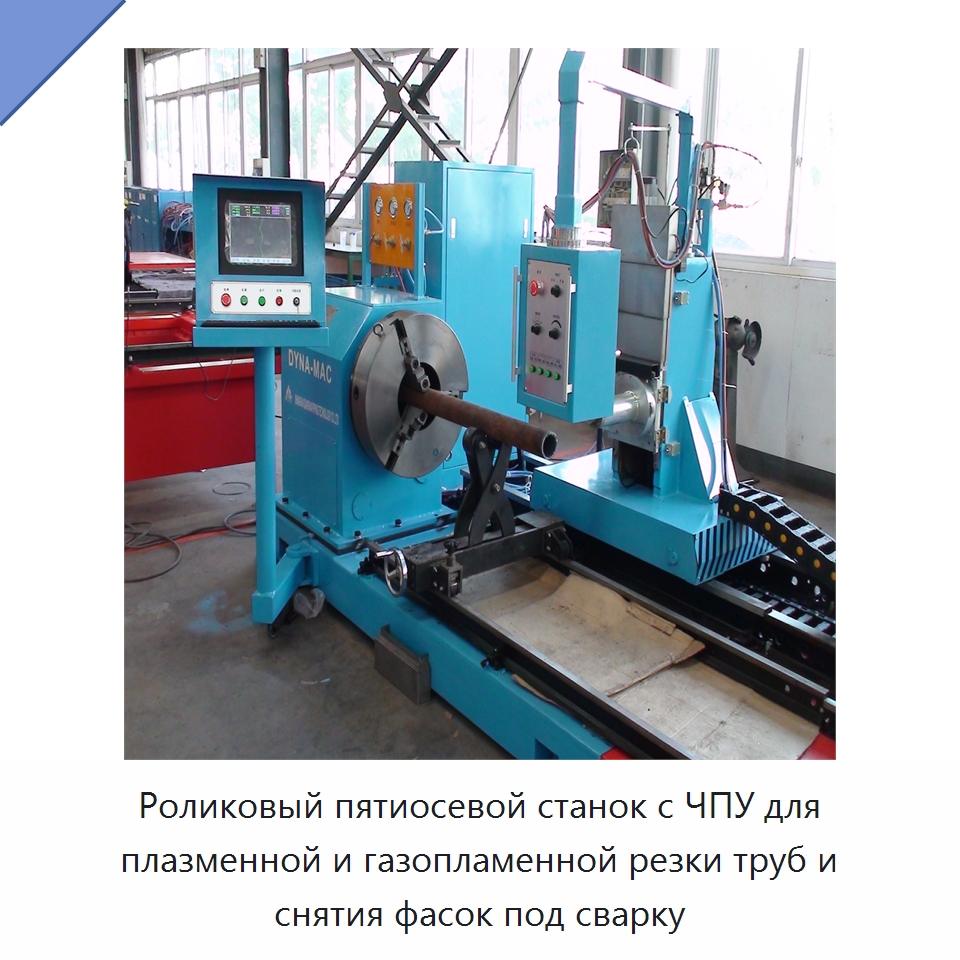

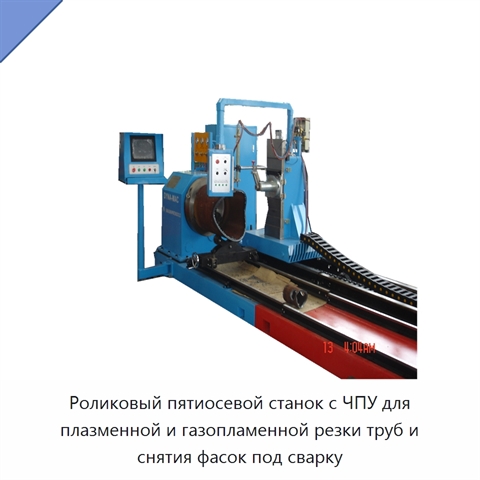

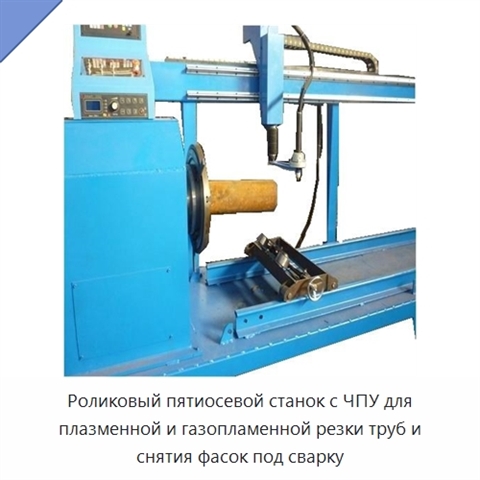

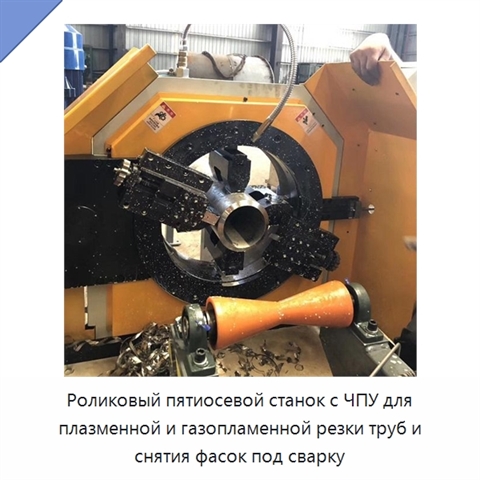

Роликовый пятиосевой станок с ЧПУ для плазменной и газопламенной резки труб и снятия фасок под сварку

Роликовый пятиосевой станок с ЧПУ предназначен для резки труб в трубопроводном производстве, обработки участков соединения и торцов, а также снятия фасок при подготовке к сварке. Во время резки применяется схема с неподвижной трубой и плавающим патроном, центр которого регулируется по высоте. Роликовая система автоматически загружает, подаёт и транспортирует трубу. Патрон имеет свободное вращение на 360° и вертикальный ход до 700 мм. Резак перемещается вдоль горизонтальной оси трубы и отклоняется в радиальном и осевом направлениях; диапазон угла фаски по каждой из двух осей составляет от −45° до +45°. Максимальный вертикальный ход штока резака равен 770 мм. Станок обрабатывает круглые трубы диаметром 300–1600 мм. При плазменной резке толщина материала составляет 1–25 мм, а скорость — 500–3500 мм/мин. Газопламенная резка рассчитана на толщину 6–60 мм. Плазменное снятие фаски выполняется при толщине 6–18 мм, газопламенное — при толщине 6–40 мм. Для плазменной резки предусмотрен источник на 200 А. Система ЧПУ поддерживает программирование непосредственно на промышленном компьютере, автоматическое формирование стандартного управляющего кода по инженерному проекту, трёхмерное моделирование операции, развёртку узлов, разделение длинных труб и оптимизацию фитингов. Диаметр, толщина стенки, угол фаски и компенсация отклонения вводятся через меню. Механизмы приводятся серводвигателем с редуктором. Нагрузка составляет 10 т, масса станка — 15 т, габариты — 16000 × 3200 × 2700 мм. Электрическое питание — 220/380 В при частоте 50/60 Гц, мощность — 5 кВт. Рабочее давление сжатого газа должно превышать 7 МПа, расход газа для плазменной резки составляет 4500 л/ч. Для плазменной резки используется воздух, для газопламенной — кислород с ацетиленом или пропаном. Рабочая зона должна иметь вентиляцию и не подвергаться сотрясениям.
