Артикул: 443-275
Модель: ЮГА-75(9Р)
Секция: Дополнительная

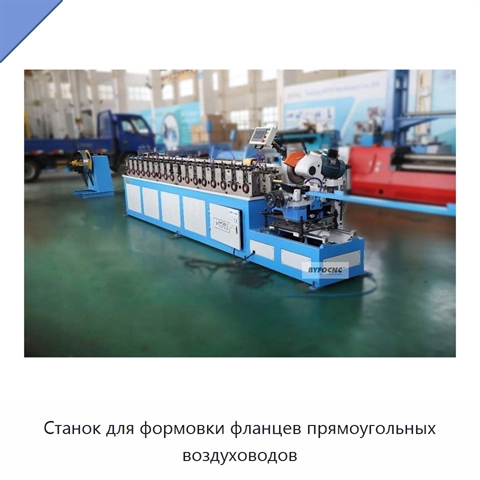

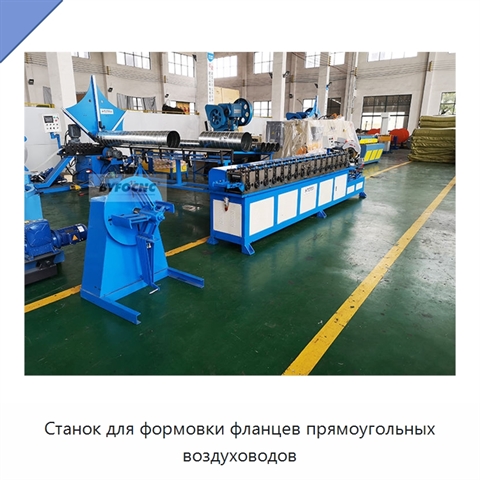

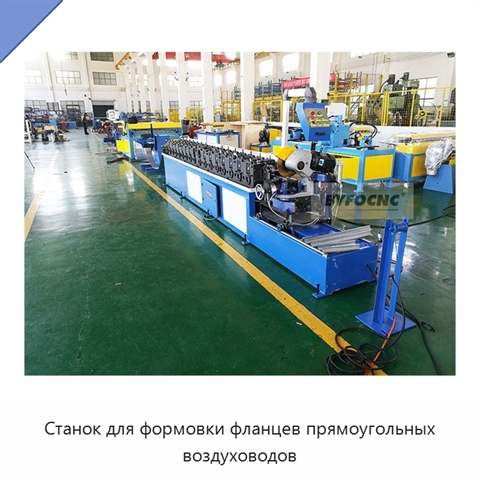

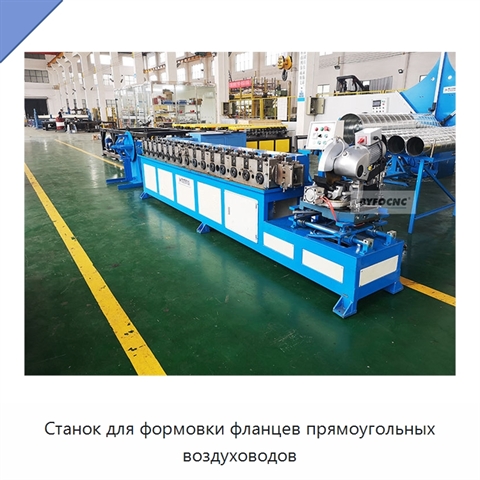

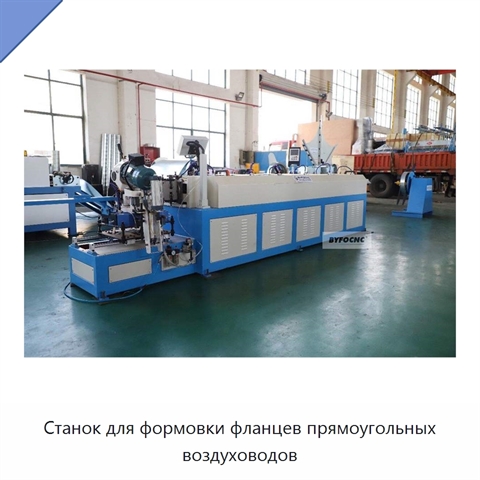

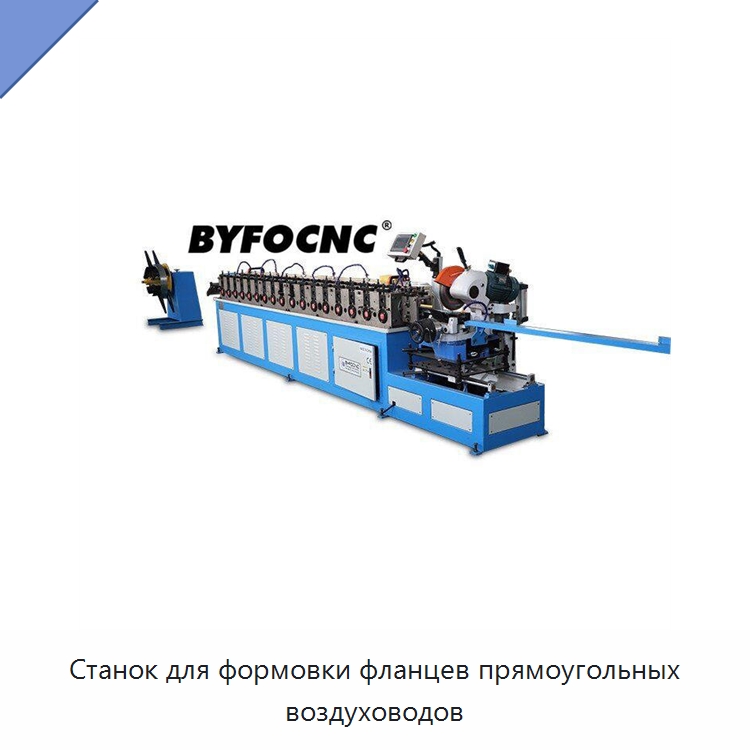

Станок для формовки фланцев прямоугольных воздуховодов
Технологическая схема станка включает разматыватель, направляющее устройство, формование, измерение и резку, а также отводящий стол. Разматыватель с внутренним разжимом рассчитан на нагрузку 1 т; внутренний диаметр рулона составляет 450–530 мм, внешний диаметр — не более 1200 мм. Ширина направляющего устройства регулируется в пределах 55–200 мм. Формующая рама выполнена в стеновом исполнении. Станок предназначен для обработки оцинкованной и низкоуглеродистой стали толщиной 0,6–0,8 мм; ширина исходного материала составляет 80 мм. Формующая часть включает 17 комплектов. Диаметр главного вала равен 42 мм, вал проходит термообработку. Ролики также подвергаются термообработке, их твёрдость составляет 56–62. Скорость формования равна 8 м/мин. Занимаемая площадь по длине и ширине составляет 15 м × 2 м. Расход охлаждающей и смазывающей жидкости — 120 л/мин. Узел измерения и резки оснащён двигателем мощностью 2 кВт, скорость резки регулируется. Для работы пневматической системы требуется подача воздуха 0,9 м³/мин при давлении 0,5–0,7 МПа.
Задать вопрос Искать на Baidu
Какую задачу решает станок для формовки фланцев
Станок для формовки фланцев применяют для изготовления фланцев прямоугольных воздуховодов в составе линии производства воздуховодов.
Характеристики ЮГА-75(9Р)
Модель (по базе 91Т)ЮГА-75(9Р)
Основные компонентыПЛК, подшипник, двигатель
Ключевые преимуществаавтоматический
Масса1500 кг, 2000 кг
Станок для формовки фланцев - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮГА-75(9Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮГА-75(9Р) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 22.09.26
Данные о производителе и характеристиках проверены.
Люди, которые искали Станок для формовки фланцев, также смотрели:
+3 фотоМалая лабораторная сублимационная сушилка для фруктов и молока
Модель: УКХ-49(2Е)
Малая сублимационная сушилка представляет собой вакуумное сушильное оборудование с электрическим нагревом для сушки фруктов и молока в лабораторных условиях. Рабочее напряжение составляет 220 В или 110 В.
+4 фотоПрицепная плоская грузовая тележка для буксировки вилочным погрузчиком
Модель: НДУ-28(2У)
Плоская грузовая тележка предназначена для буксировки вилочным погрузчиком и перемещения тяжелых грузов. Мощность составляет 3500 Вт. Масса предусмотрена в вариантах 600 и 620 кг.

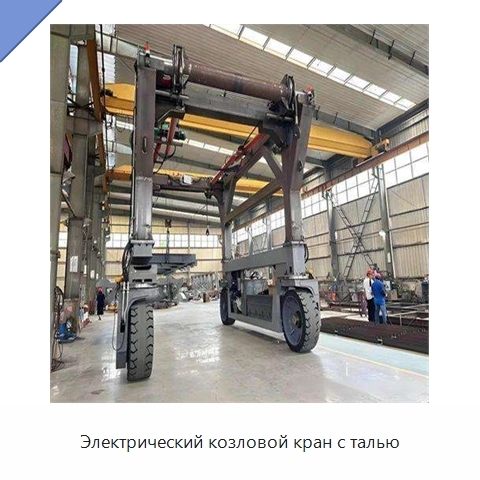

Электрический козловой кран с талью
