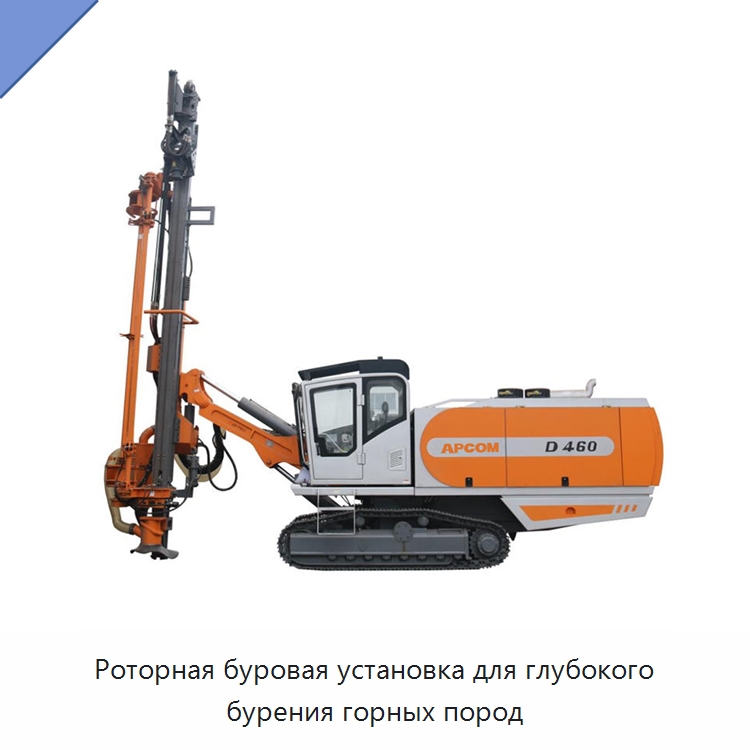

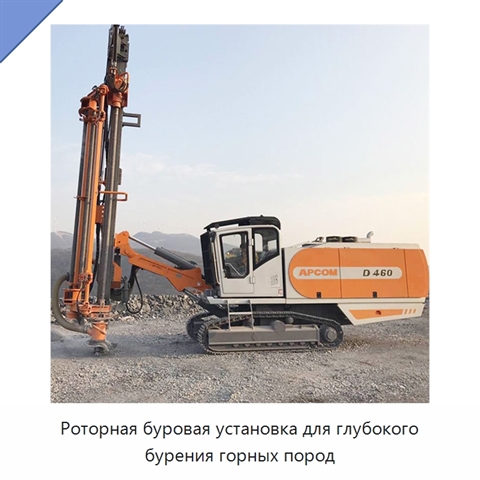

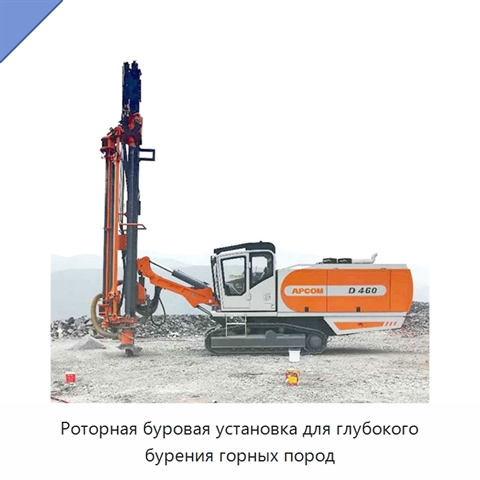

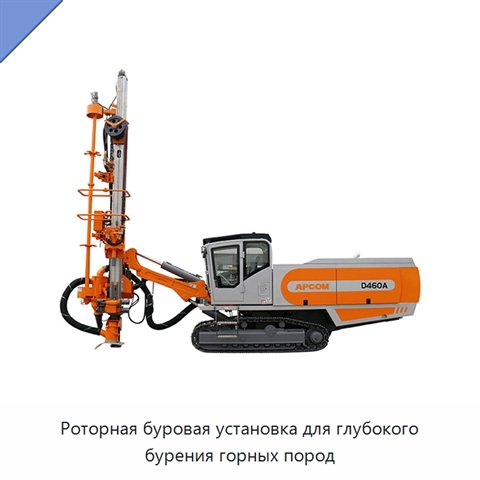

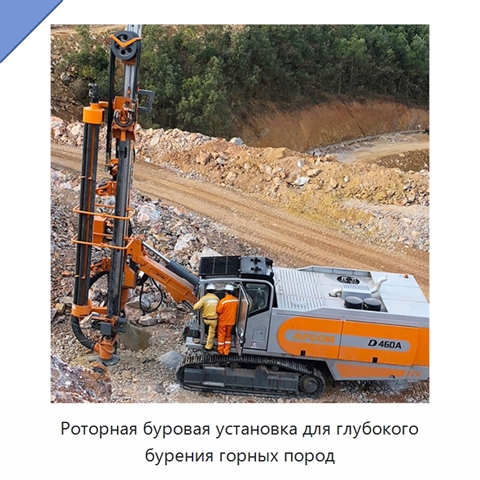

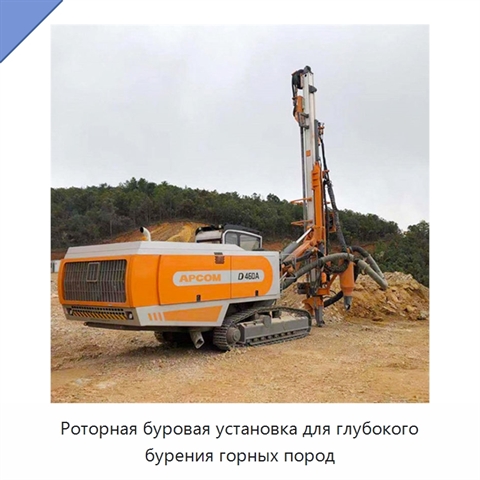

Роторная буровая установка для глубокого бурения горных пород

Роторная буровая установка выполнена на гусеничном шасси. Дизельный двигатель имеет номинальную мощность 264 кВт и частоту вращения 1900 об/мин; от него же приводится встроенный винтовой компрессор с подачей свободного воздуха 19 м³/мин и максимальным рабочим давлением 21 бар. Скорость перемещения составляет 3 км/ч в высоком режиме и 1,5 км/ч в низком, максимальный преодолеваемый уклон достигает 25°, дорожный просвет равен 420 мм, тяговое усилие — 156,2 кН, а диапазон качания гусеничного хода — ±10°. Вместимость топливного бака составляет 750 л. При длине 11550 мм, ширине 2700 мм и высоте 3560 мм масса без дополнительных опций равна 22000 кг. Одинарная прямая стрела оснащена балкой подачи длиной 9000 мм; выдвижение подачи составляет 1300 мм, а длина рабочего хода — 5600 мм. Система манипулирования бурильными трубами имеет конфигурацию 6 + 1 и рассчитана на трубы диаметром 102 мм и длиной 5 м. Частота вращения составляет 0–105 об/мин при крутящем моменте 4435 Н·м. Максимальная скорость подачи достигает 0,88 м/с, усилие подачи — 34,5 кН, усилие подъёма — 67,6 кН.
