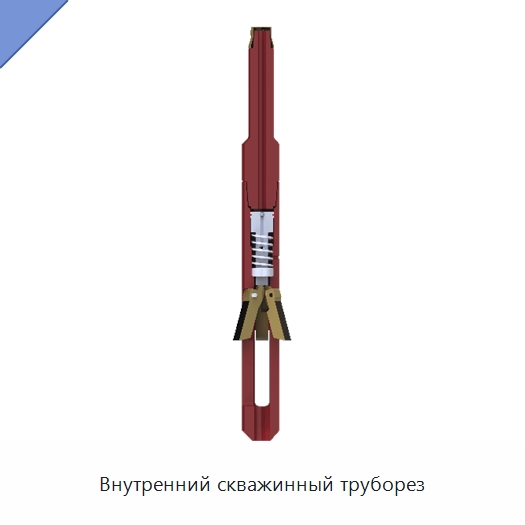

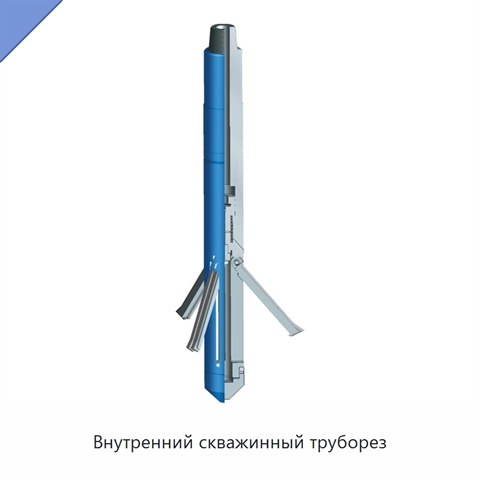

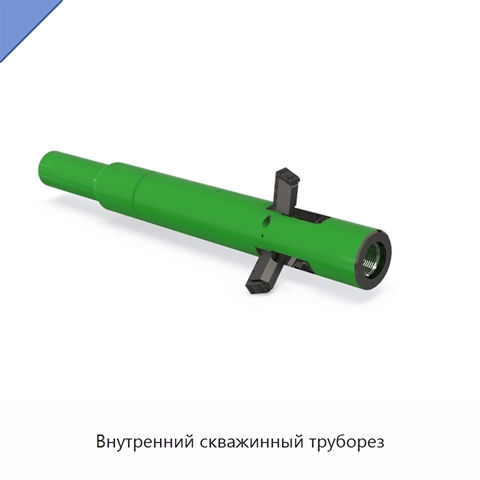

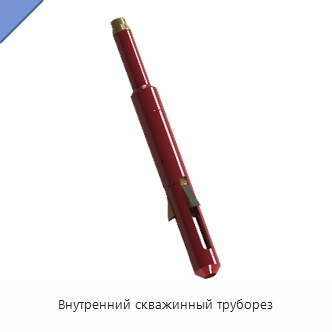

Внутренний скважинный труборез

Внутренний скважинный труборез рассчитан на механическую резку трубных колонн в скважине. Перед спуском его размещают вдали от положения муфты, чтобы резание не выполнялось в зоне соединения трубы; при допустимых условиях инструмент может работать совместно с локатором муфт. После отрезания трубную колонну можно поднять из скважины вместе с труборезом либо извлечь отдельными ловильными инструментами. На заданной глубине оправку вращают вправо на три оборота. Скользящая втулка выходит из зацепления со скользящей пластиной, а пружинный фрикционный блок прижимается к стенке трубы. Центрирующий корпус и плашки не вращаются вместе с оправкой и перемещаются вверх. Конический корпус плашек расширяет их диаметр, после чего плашки врезаются во внутреннюю стенку и закрепляют инструмент. Оправку поднимают примерно на 10 мм, затем опускают и медленно вращают. Нажимной блок раскрывает три резца в радиальном направлении. Резание продолжается до упора оправки в торец упорного кольца. При подъеме оправки пружины лезвий и собственный вес отводят резцы, а пружина скользящей пластины и зубчатая резьба возвращают втулку и пластину в исходное зацепление. Плашечный конус освобождает инструмент от стенки трубы; перед извлечением верхняя коническая поверхность направляющей гайки упирается в зубчатую поверхность стопорного кольца.
