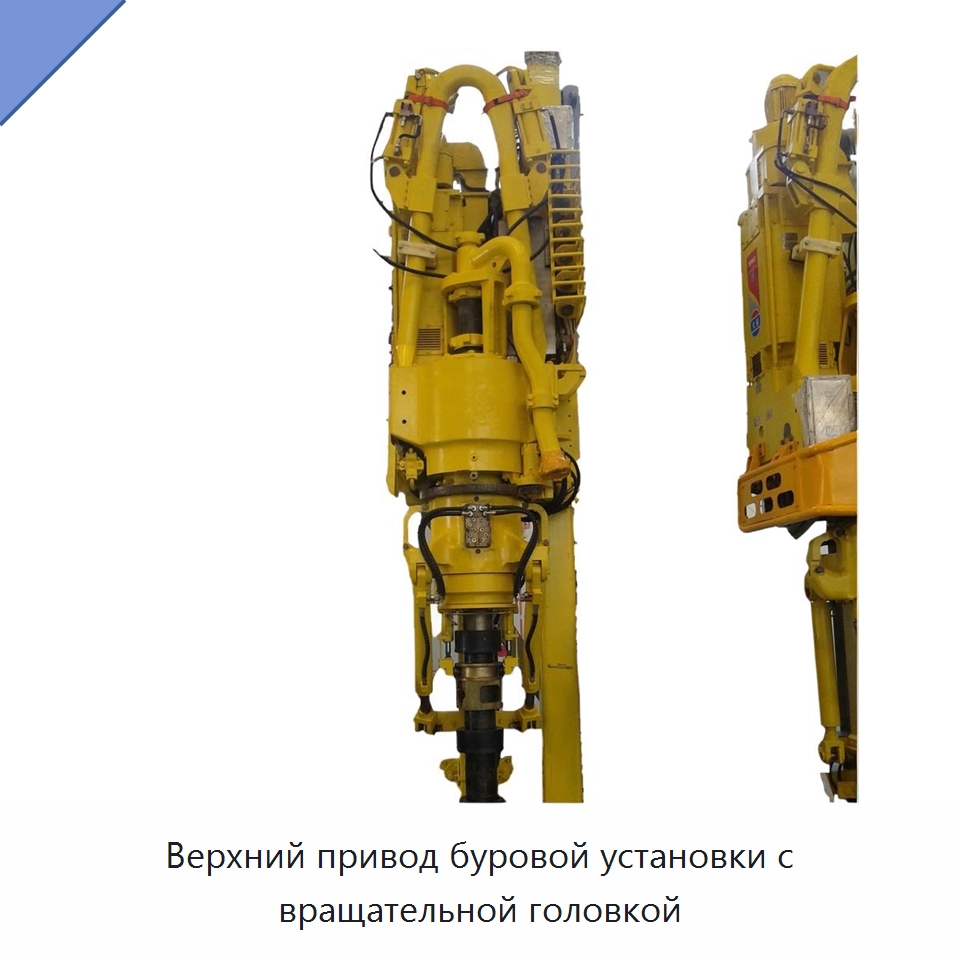

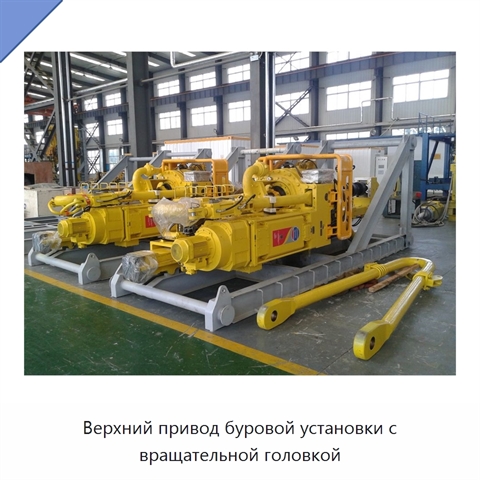

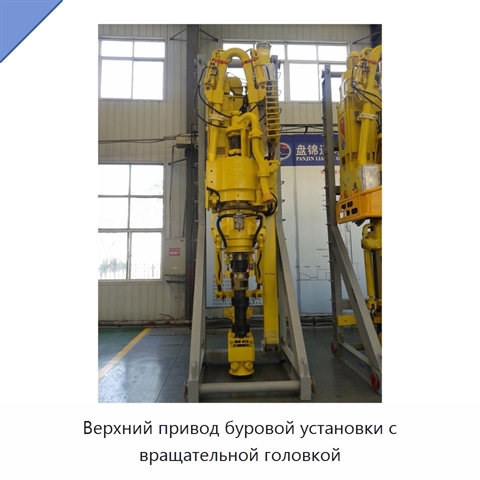

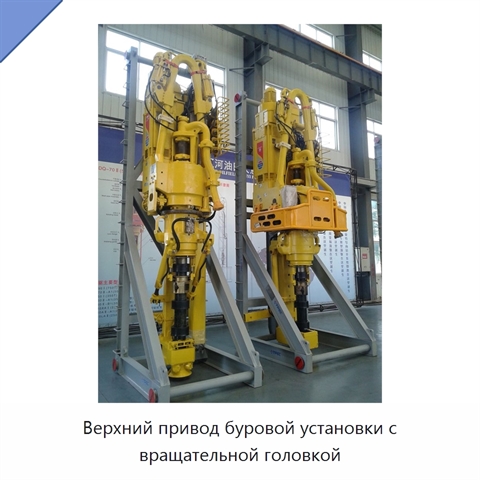

Верхний привод буровой установки с вращательной головкой

Верхний привод буровой установки предназначен для бурения на номинальную глубину 4 000 м при использовании бурильной трубы диаметром 114 мм. Номинальная грузоподъёмность составляет 2 250 кН, рабочая высота при звене длиной 2,7 м — 5,12 м. Непрерывный крутящий момент при бурении равен 26 кН·м, максимальный момент раскрепления — 39 кН·м, максимальный тормозной момент — 47 кН·м. Частота вращения главного вала находится в диапазоне 0–180 об/мин, а частота вращения вращательной головки составляет 8–10 об/мин. Изделие рассчитано на бурильные трубы диаметром 73,025–139,7 мм; максимальный проходной диаметр вспомогательного ключа — 210 мм. Диаметр канала бурового раствора равен 76 мм, циркуляционное давление — 35 МПа. Максимальный угол наклона вперёд составляет 30°. Верхнее и нижнее предохранительные устройства имеют размер 168,275 мм и давление 70 МПа каждое. Резьба предохранительного переводника имеет размер 168,275 мм. Рабочее давление гидравлической системы находится в диапазоне 0–16 МПа. Главный двигатель имеет номинальную мощность 257 кВт, номинальную частоту вращения 1 200 об/мин, номинальный крутящий момент 2 045 Н·м, номинальное напряжение 600 В переменного тока, частоту 61 Гц и номинальный ток 339 А. Максимальный пиковый ток составляет 602 А, максимальная частота вращения — 2 400 об/мин. Входные параметры электрического шкафа составляют 600 В и 50 Гц. Выходное напряжение шкафа преобразователя находится в диапазоне 0–600 В переменного тока, а выходная частота преобразователя — в диапазоне 0–120 Гц. Рабочая температура окружающей среды составляет от −35 до 55 °C.
