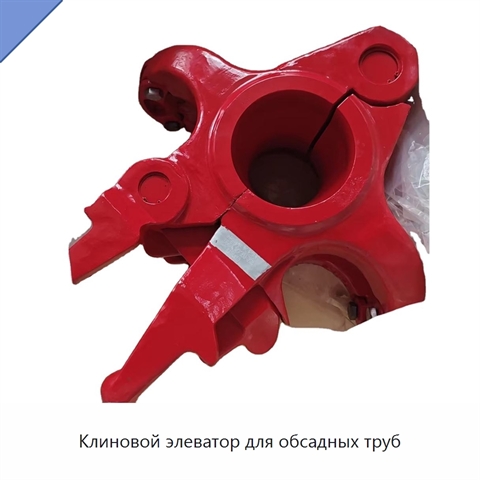

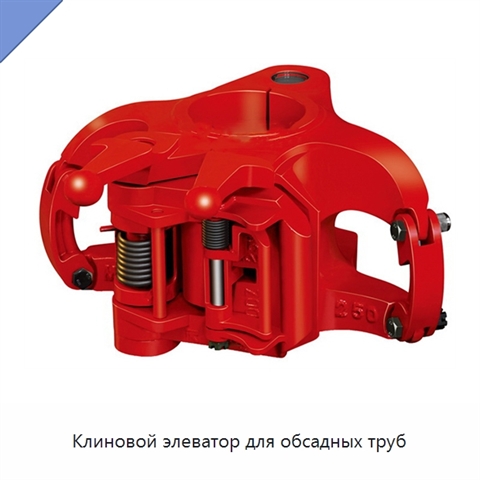

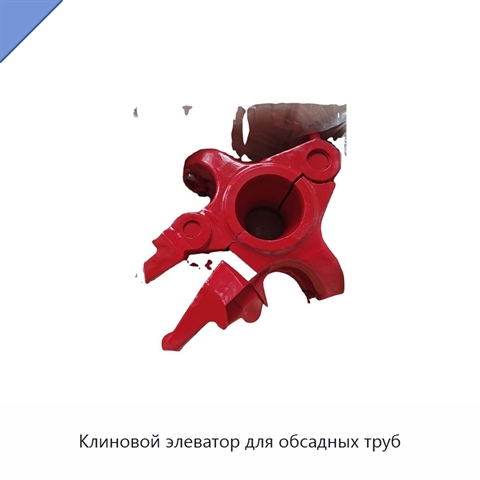

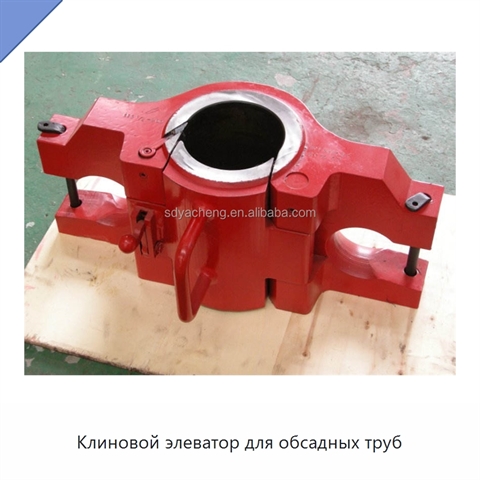

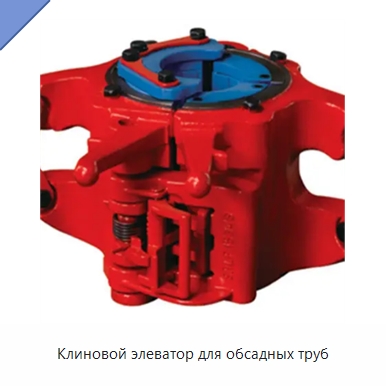

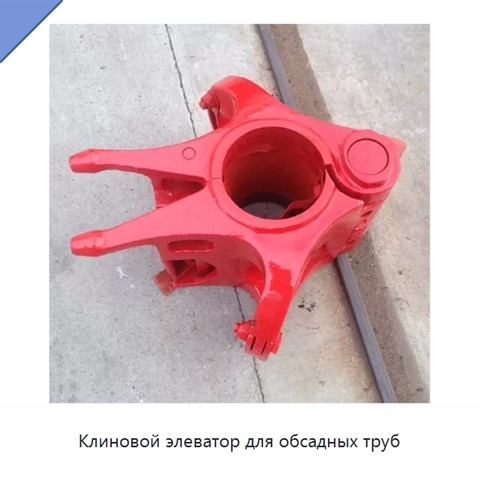

Клиновой элеватор для обсадных труб

Клиновой элеватор комплектуется сменными клиньями соответствующего размера и установочным кольцом для подъёма обсадных и насосно-компрессорных труб малых типоразмеров. Конструкция состоит из двух половин близкой массы, что способствует балансировке и упрощает открывание и закрывание. Рабочая защёлка имеет ограждение и блокировку, а на задней стороне расположена дополнительная рукоятка. Для открытия рукоятку блокировки вытягивают наружу и разводят половины элеватора. После закрытия вокруг трубы защёлка и её блокировка фиксируются автоматически. При подъёме под действием нагрузки клинья занимают рабочее положение и нажимают на установочное кольцо. Элеватор также рассчитан на подъём встроенного переводника насосно-компрессорных труб, обсадных труб с интегральным соединением и колонны погружного электронасоса. Для различных исполнений диапазон размеров и номинальная грузоподъёмность составляют: 60,3–88,9 мм — 1350 кН; 33,4–88,9 мм — 675 кН; 33,4–73 мм — 360 кН; 26,7–52,4 мм — 180 кН; 88,9–139,7 мм — 1800 кН; 88,9–117,8 мм — 1125 или 675 кН.

Наименование производителя

API Spec 8A Wellhead Tools Y slip Type Casing Elevator for Well Drilling
