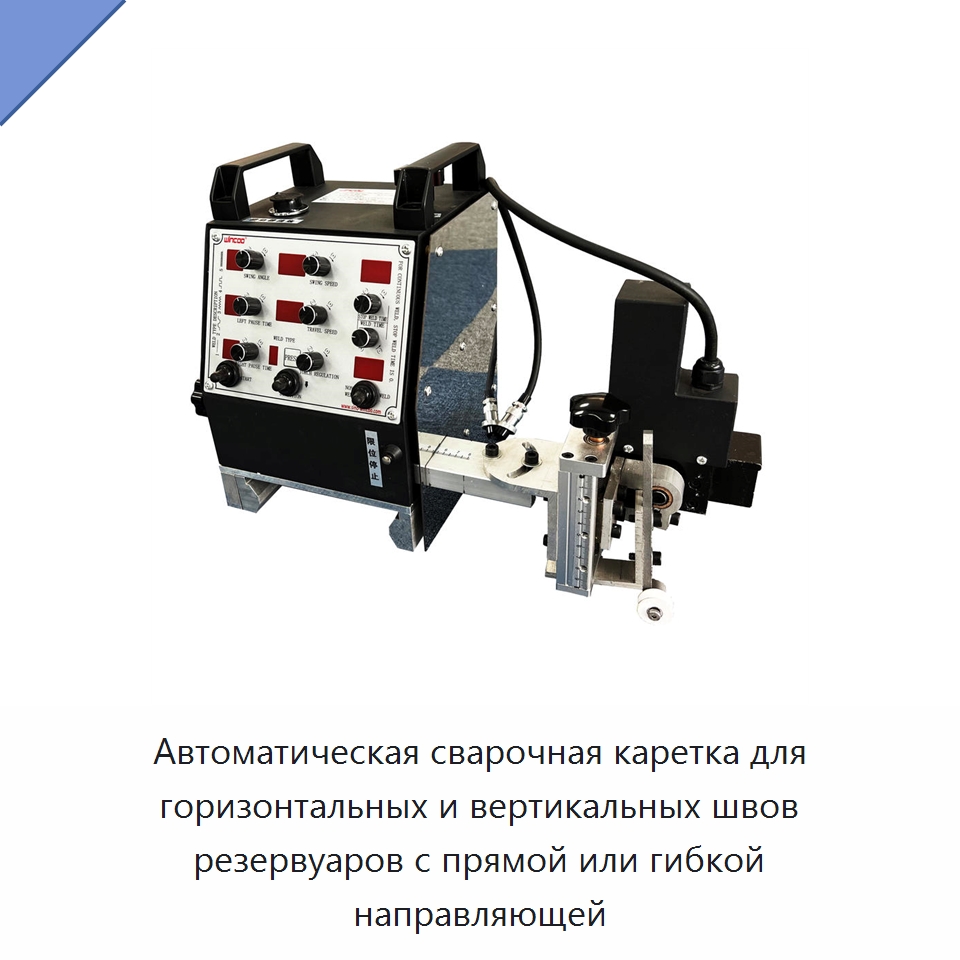

Автоматическая сварочная каретка для горизонтальных и вертикальных швов резервуаров с прямой или гибкой направляющей

Автоматическая сварочная каретка предназначена для сварки резервуаров по прямой или гибкой направляющей и выполняет горизонтальные, вертикальные и всепозиционные швы. Вариант с прямой направляющей использует линейную направляющую движения, а вариант с гибкой — самоустанавливающиеся гибкие салазки. Размеры этих исполнений составляют 245 × 520 × 280 см и 245 × 520 × 290 см соответственно, масса основного блока — 8,6 и 10,4 кг. Скорость сварочного перемещения регулируется в диапазоне 0–1650 мм/мин. Минимальная толщина металлической пластины, удерживаемой магнитами, составляет 3 мм. Диапазон регулировки положения горелки равен 65 мм по вертикали и 80 мм по горизонтали. Угол колебаний достигает ±60°, угол хода — ±25°. В режиме колебаний предусмотрены остановки слева и справа; скорость составляет 0–100 мм/мин, время выдержки — 0–2,5 с, ширина — ±14 мм, компенсация центра — ±5 мм. Каретка поддерживает пять способов ведения сварки, имитирующих ручное перемещение горелки. Ширина шва регулируется от 0 до 30 мм для работы с тонкими и толстыми листами. Возможна прерывистая сварка с настройкой расстояния, длины и скорости, а также пробный проход по траектории без зажигания дуги. Полностью цифровая панель служит для регулировки и сохранения настроек, а функция памяти автоматически восстанавливает последние значения при следующем запуске. После завершения шва каретка автоматически останавливается: концевые контакты действуют в обоих направлениях перемещения и размещаются у конца шва. Узел линейной направляющей обеспечивает движение без люфта, заедания и деформации. Положение по всем направлениям регулируется высокоточными винтовыми парами. Встроенный монтаж узлов сокращает количество внешних линий управления и защищает их от повреждения. Детали обработаны на станках с ЧПУ, а для поверхностей применены высокотемпературное напыление и оксидирование алюминия. Каретка оснащена специализированной роботизированной сварочной горелкой, крепление которой совместимо с различными соединениями горелок. Концевая соединительная пластина позволяет объединять две и более направляющие: прямая установка болта служит для наращивания пути, а обратная — для нахлесточного соединения его участков. В комплект входят корпус с системой перемещения, осциллятор, система управления, два комплекта путевых выключателей, две гибкие направляющие длиной по 1,5 м, магнитные держатели, кабели, горелка, механизм подачи проволоки и инструментальный набор. Запасные части включают пять предохранителей на 1 А и два токопроводящих наконечника Ø1,0 и Ø1,4 мм; набор инструментов содержит четыре шестигранных ключа размеров 3, 4, 5 и 6.
