Артикул: 399-125 Модель: ШГЮ-24(4С) Секция: Дополнительная

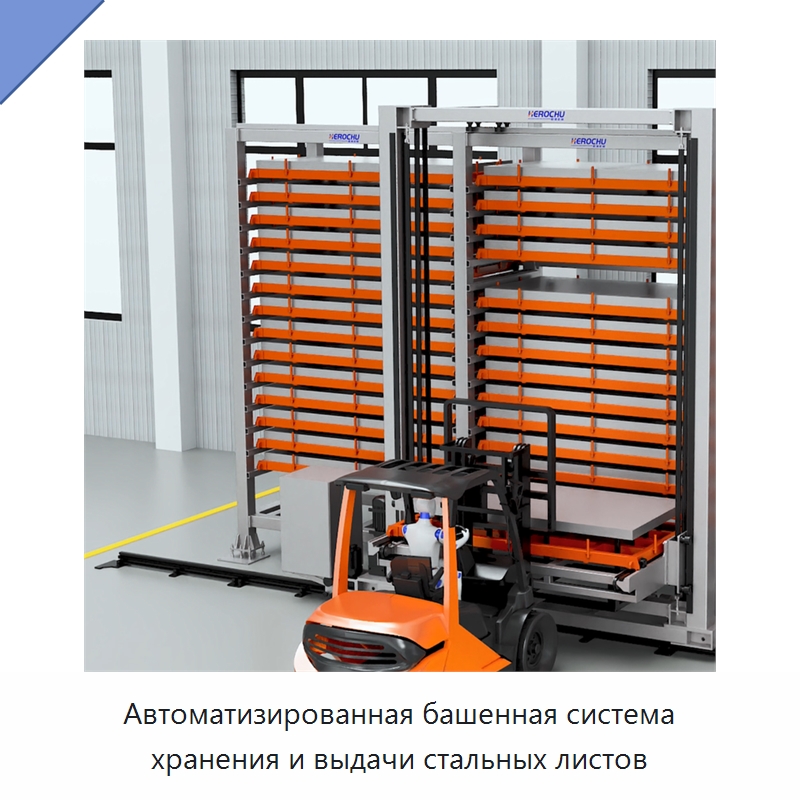

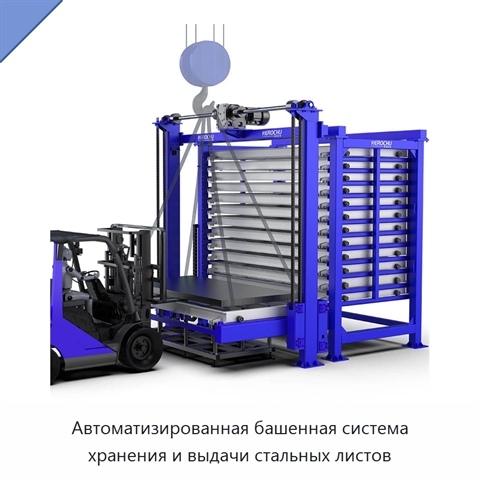

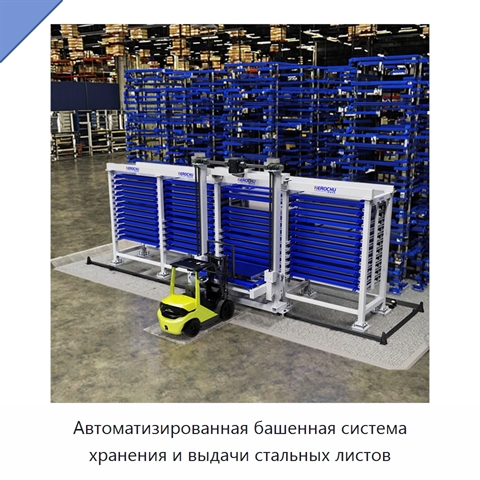

Автоматизированная башенная система хранения и выдачи стальных листов

Автоматизированная башенная система предназначена для хранения и выдачи стальных листов на участке изготовления металлических изделий. Доступны варианты исполнения со спецификациями 3015, 4015, 4020, 6015, 6020 и 6025 мм. Конструкция рассчитана на 8–13 ярусов, при этом допустимая нагрузка на один ярус составляет 3 или 5 т. Для перемещения применяется сочетание линейной направляющей и цепи, а передача движения осуществляется цепным приводом. Скорость вертикального подъёма составляет 9 м/мин. На входе и выходе листы перемещаются со скоростью 12 м/мин. Опору для листов можно выбрать дополнительно. Габариты системы составляют 3220 × 1550 × 1550, горизонтальный ход — 2100 мм, вертикальный ход — 1850 мм, масса — 1800 кг.
Наименование производителяAutomatic Plate Storage Warehouse Two Tower Unit for Metal Fabrication Automated Warehouse, Automated Four-Tower Steel Plate Storage & Retrieval System Wiht Steel Sheet Metal Storage
Задать вопрос Искать на Baidu

Какую задачу решает башенная система хранения стальных листов

Башенная система хранения и выдачи стальных листов применяется при изготовлении металлических изделий для автоматизированного размещения и извлечения листового металла.

Характеристики ШГЮ-24(4С)

Модель (по базе 91Т)ШГЮ-24(4С)
Габариты (Д×Ш×В)3220×1550×1550
Горизонтальный ход (мм)2100 мм
Вертикальный ход (мм)1850 мм
Масса1800 кг
Башенная система хранения стальных листов - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ШГЮ-24(4С) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней сверки данных: 08.09.26

Производитель и характеристики проверены.
