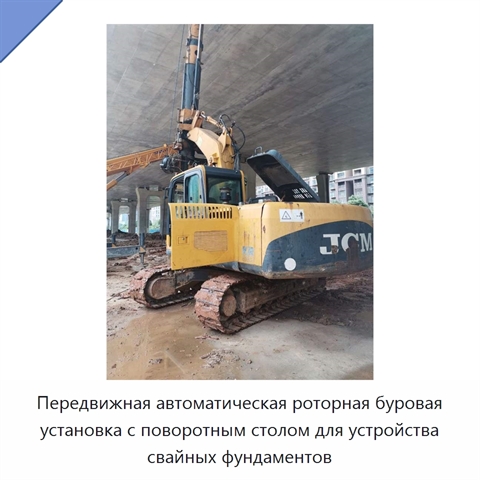

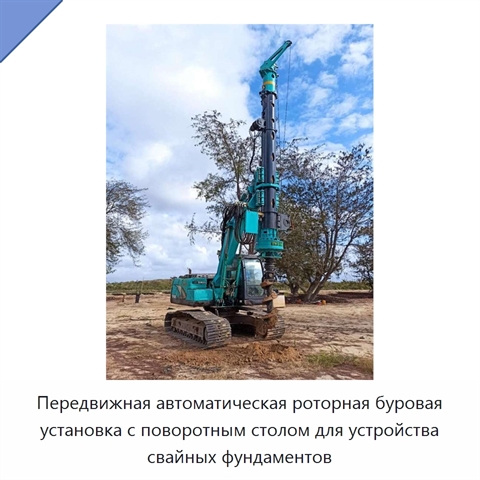

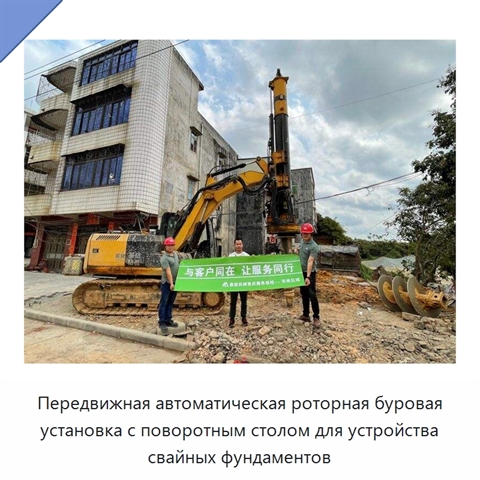

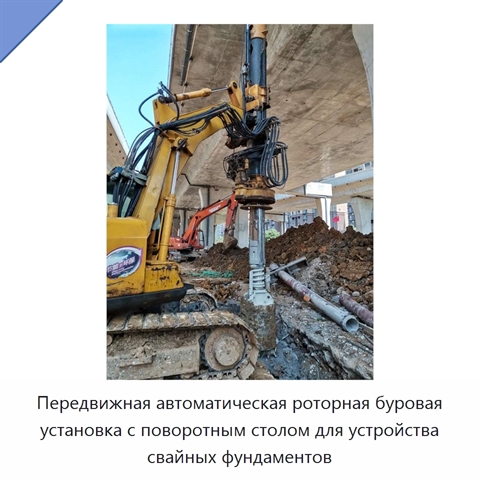

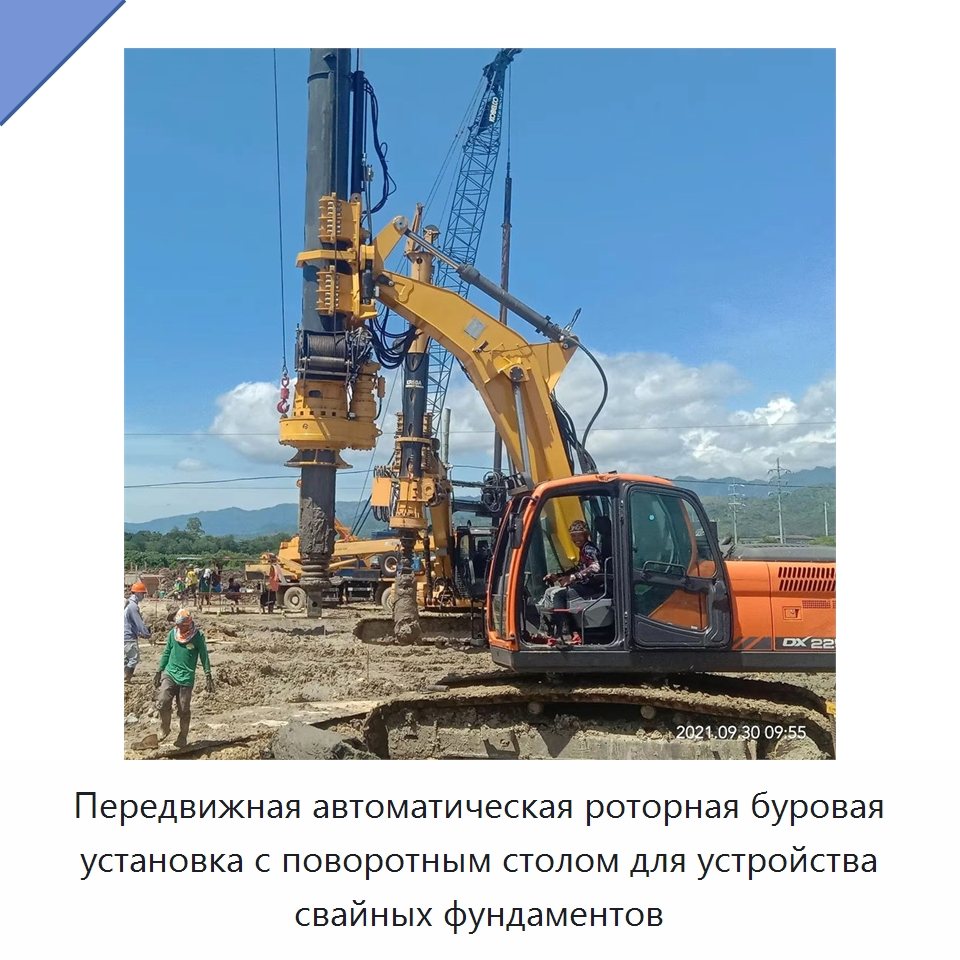

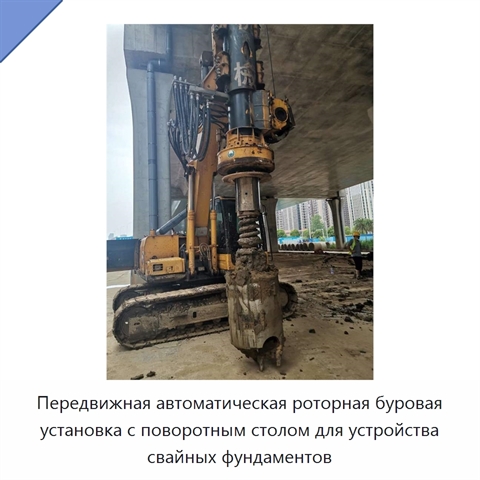

Передвижная автоматическая роторная буровая установка с поворотным столом для устройства свайных фундаментов

Передвижная автоматическая роторная буровая установка выполнена с поворотным столом и предназначена для исследования грунта, бурения скважин и устройства свайных фундаментов. Тип питания установки — бензин. Максимальный крутящий момент составляет 50 кН·м, рабочая частота вращения — 7–30 об/мин. Максимальное подъёмное усилие достигает 70 кН, тяговое усилие основной лебёдки — 45 кН, скорость вспомогательной лебёдки — 60 м/мин, максимальный ход цилиндра — 600 мм. Боковой наклон мачты составляет ±6°, продольный наклон вперёд находится в диапазоне от +90° до −30°. Давление в системе равно 27,5 МПа, пилотное давление — 3,9 МПа. Максимальная скорость передвижения составляет 4,2 км/ч, максимальное тяговое усилие — 64 кН. Рабочие габариты по высоте и ширине — 7420 × 2200 мм. Транспортные габариты по длине, ширине и высоте — 8930 × 2200 × 2625 мм. Двигатель имеет водяное охлаждение, рядное расположение четырёх цилиндров и турбонаддув. Число цилиндров × диаметр цилиндра × ход поршня — 4 × 98 × 110 мм. Рабочий объём двигателя составляет 3,3 л, номинальная мощность — 56,5 кВт при 2200 об/мин, максимальный крутящий момент — 298 Н·м при 1500 об/мин. Штанга Келли имеет замковую конструкцию; её наружный диаметр — φ273, количество секций × длина каждой секции — 4 × 3 м.
