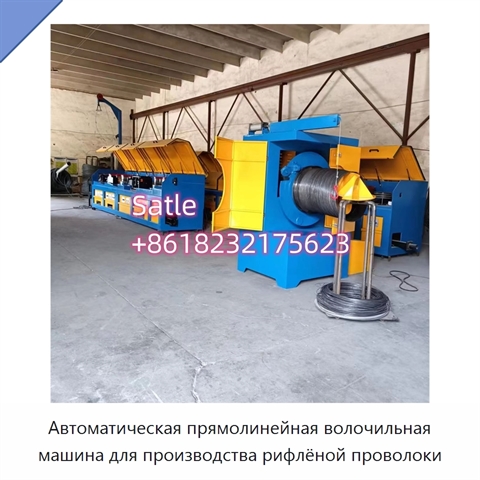

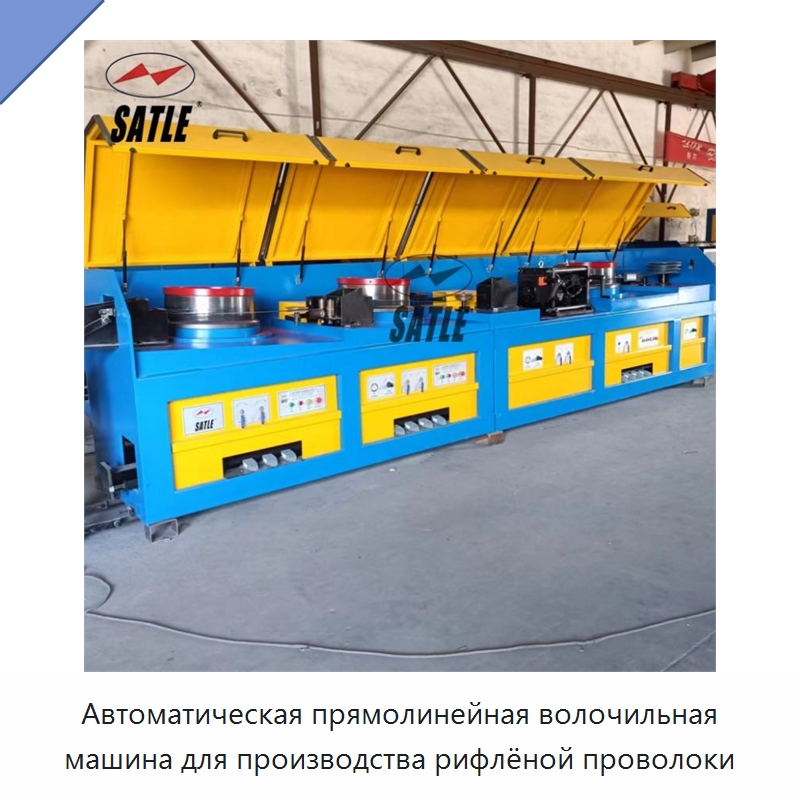

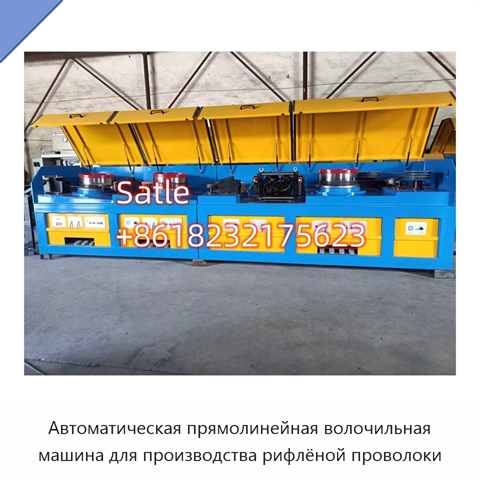

Автоматическая прямолинейная волочильная машина для производства рифлёной проволоки

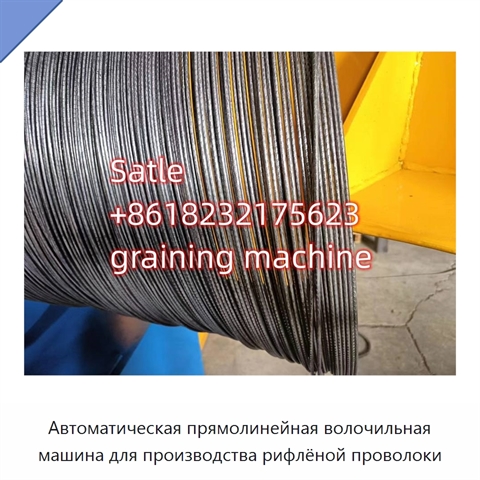

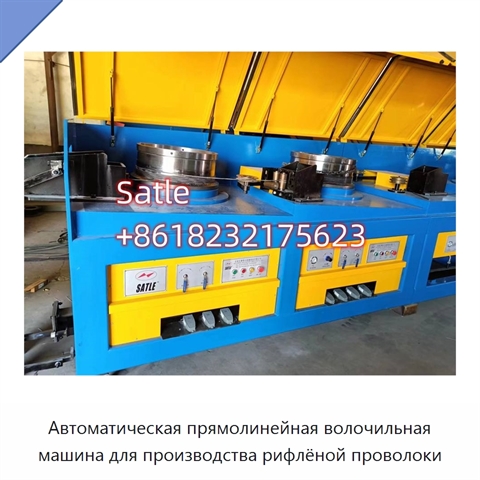

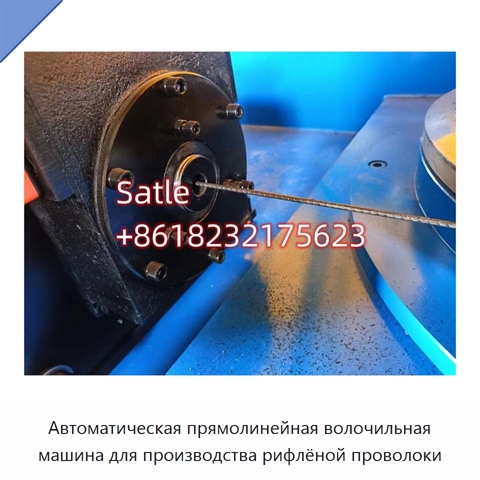

Волочильная машина предназначена для волочения проволоки. Устройство тиснения устанавливается для одновременного производства рифлёного прутка и мягкой проволоки и имеет отдельное управление. Рабочая конфигурация включает семь волочильных барабанов диаметром 560 мм. Максимальная скорость составляет 12 м/с, суммарная степень обжатия — 90,53%, средняя степень обжатия — 25,52%. Мощность составляет 22 кВт на каждый из семи приводов. Оборудование приводится в действие двигателями переменного тока с частотным преобразованием; предусмотрены цифровое управление на базе ПЛК и сенсорный интерфейс. Барабаны изготовлены из литой стали, их поверхность покрыта карбидом вольфрама, шероховатость поверхности менее 0,8 мм. Внутри барабанов предусмотрено щелевое водяное охлаждение. Короб матриц включает смеситель и водяное охлаждение в четырёх комплектах. Волочильная матрица охлаждается прямым подводом и отводом воды. Система намотки выполнена по хоботковому типу. Перед каждым барабаном размещены кнопки управления. Передача зубчатая. Пневматический дисковый тормоз из ковкого чугуна обеспечивает немедленную остановку машины. Основная рама сварена из стального листа и квадратной трубы. Также предусмотрены внутренняя натяжная рама, отдельное освещение каждой клети и резервное всасывающее отверстие.
