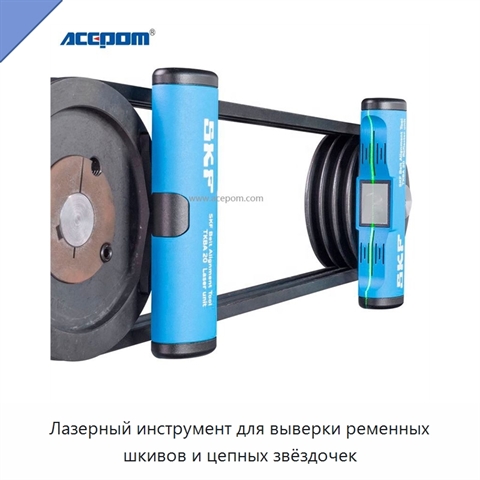

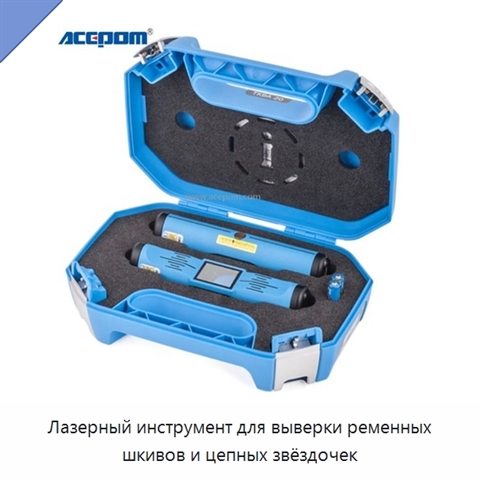

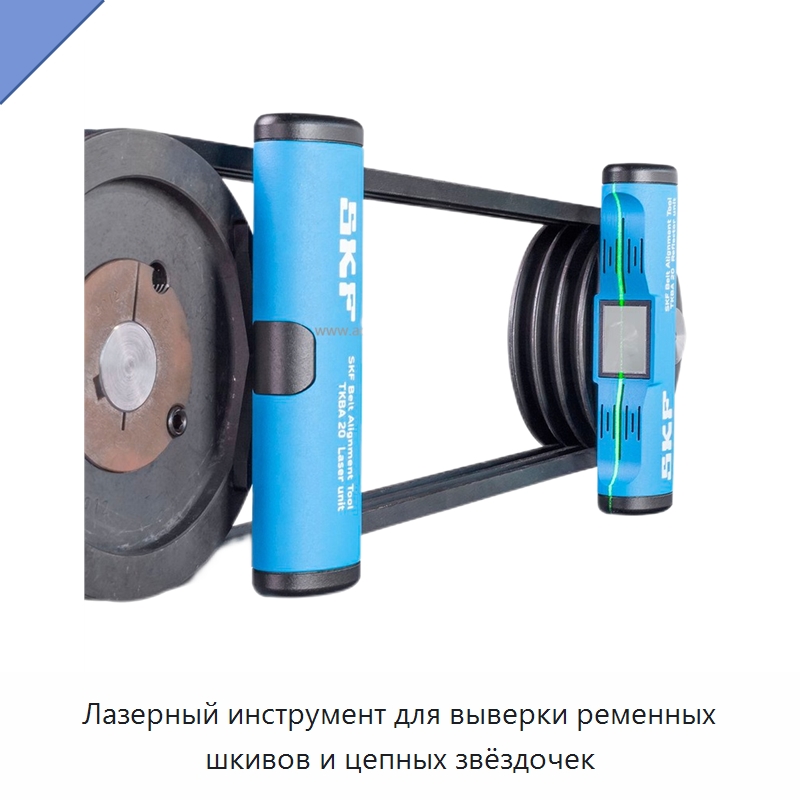

Лазерный инструмент для выверки ременных шкивов и цепных звёздочек

Лазерный инструмент предназначен для выверки ременных шкивов и цепных звёздочек по боковым поверхностям. Передающий модуль магнитно закрепляется на внутренней или наружной поверхности почти любого ременного шкива или цепной звёздочки. В конструкции нет мелких деталей и отдельных мишеней, которые могут потеряться. Лазерная линия направляется от передающего модуля к отражающему модулю на противоположном шкиве. Контрольная линия на отражателе показывает смещение и угловое отклонение в вертикальной плоскости, а отражённая линия на передающем модуле — угловое отклонение в горизонтальной плоскости. Выверку можно выполнять одновременно с регулировкой натяжения ремня. Предусмотрены два исполнения с диапазонами измерения 50–3000 мм и 50–6000 мм. Встроенный лазер класса 2 имеет мощность менее 1 мВт и длину волны 635 или 532 нм; длина лазерной линии составляет 2 м на расстоянии 2 м. Точность углового измерения лучше 0,02° на расстоянии 2 м, точность измерения смещения — лучше 0,5 мм. Инструмент можно использовать почти на всех машинах с клиновыми, многоручьевыми, ребристыми и другими ремнями, а также с цепными звёздочками. Передающий и приёмный модули имеют алюминиевые корпуса с порошковым покрытием, размеры каждого составляют 169 × 51 × 37 мм, масса — 365 и 340 г соответственно. Размеры отражателя — 22 × 32 мм. Управление выполняется клавишным переключателем включения и выключения лазера. Непрерывная работа длится 25 или 8 ч в зависимости от исполнения, питание обеспечивают две щелочные батареи. Рабочая температура составляет от 0 до 40 °C, температура хранения — от −20 до +60 °C. Относительная влажность — 10–90 % без конденсации, степень защиты — IP 40. Общая масса с футляром составляет 1,3 кг, срок действия калибровочного сертификата — два года.
