Лазерный инструмент для выверки ременных передач

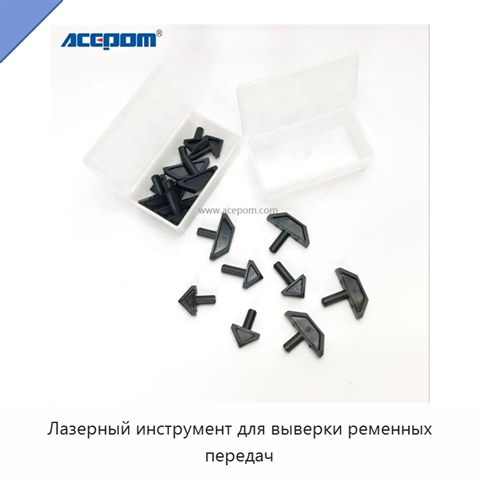

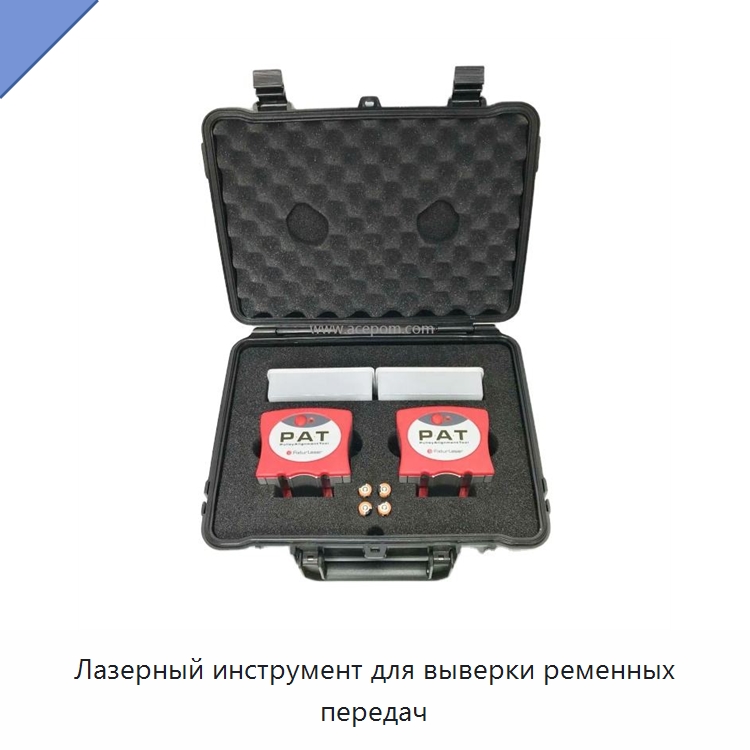

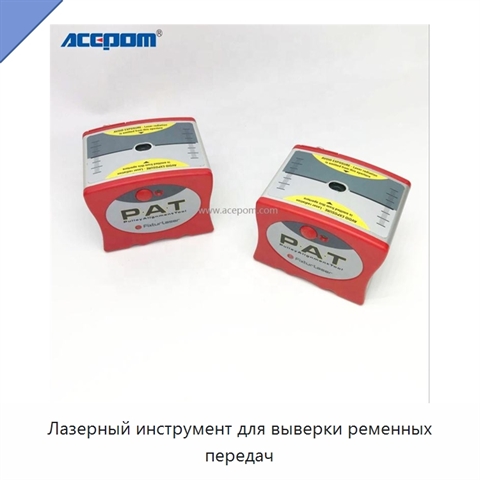

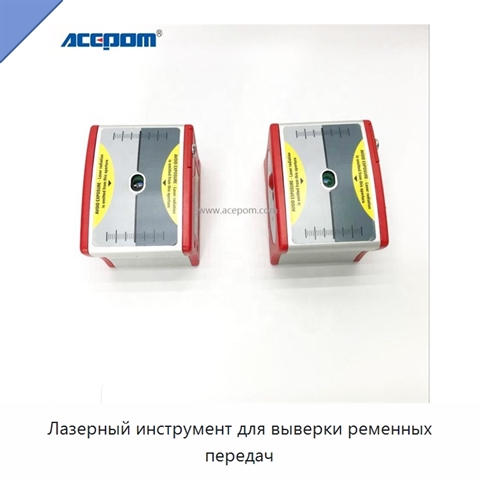

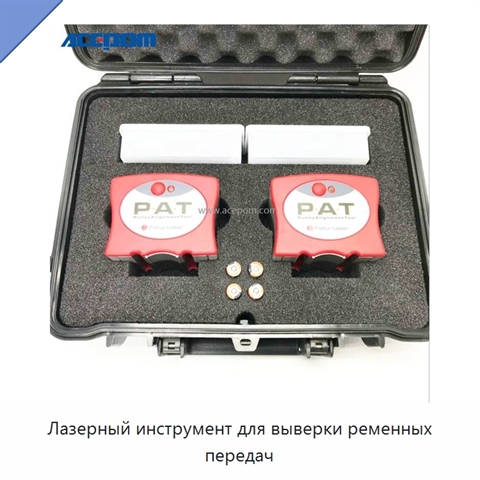

Лазерный инструмент предназначен для выверки ременных передач по канавкам шкивов. В комплект входят два линейных лазерных передатчика со встроенными мишенями; каждый передатчик оснащён двумя подпружиненными направляющими, которые входят в канавку шкива. Такая схема позволяет выявлять параллельное смещение, угловую ошибку и скручивание. Подпружиненный щуп находит центр канавки, а встроенные магниты фиксируют передатчики на шкивах. Съёмные направляющие рассчитаны на стандартную ширину канавки 6–40 мм; дополнительные направляющие доступны для выверки зубчатых ремней. Во время работы передатчики устанавливают на противоположных шкивах, включают лазеры и совмещают линии с центральными метками мишеней, корректируя положение машины при необходимости. Диапазон диаметров шкивов начинается от 75 мм, расстояние измерения составляет 50–6000 мм. Диодный лазер класса II имеет длину волны 630–675 нм, мощность менее 1 мВт и угол раскрытия линии 90°. Точность измерения — лучше 0,5 м или 0,2 градуса. Измерительный блок имеет корпус из экструдированного алюминия с формованной полиамидной крышкой, степень защиты IP65, рабочую температуру от 0 до 40 °C, относительную влажность 10–90 %, массу 340 г и размеры 61 × 77 × 61 мм. Питание каждого блока осуществляется от двух элементов по 1,5 В, время непрерывной работы составляет 20 часов. Масса полного комплекта со стандартными деталями — 1,5 кг, размеры кейса — 250 × 180 × 80 мм, температура хранения — от −20 до 70 °C. Кейс из ударопрочного АБС-пластика защищён от пыли, герметичен при воздействии воды на глубине до 5 м и для воздуха, оснащён клапаном компенсации давления, выдерживает падение с высоты 3 м на бетонный пол. Выверка помогает уменьшить износ ремней, количество отказов подшипников и вибрацию.
