Артикул: 296-005 Модель: ТБУ-17(2Н) Секция: Дополнительная

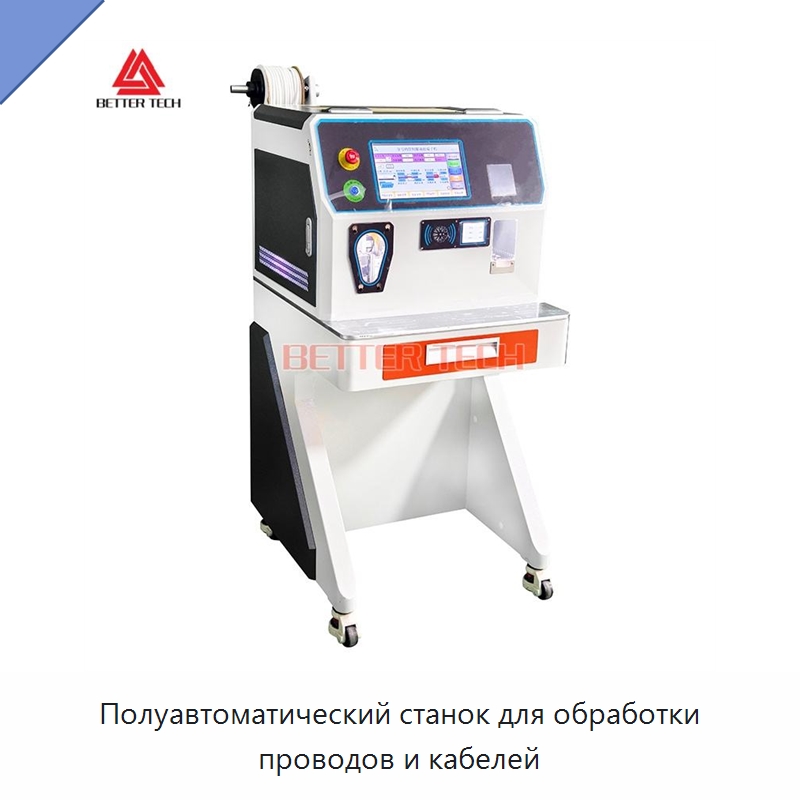

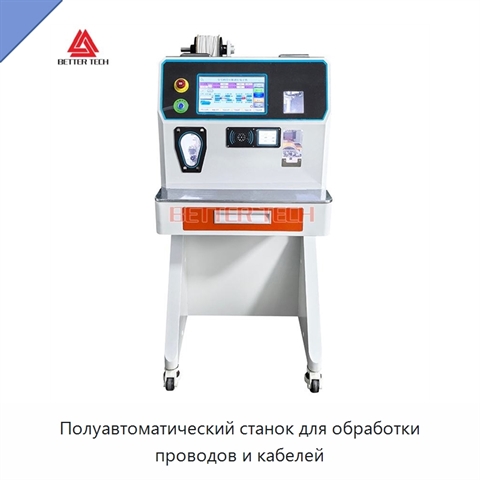

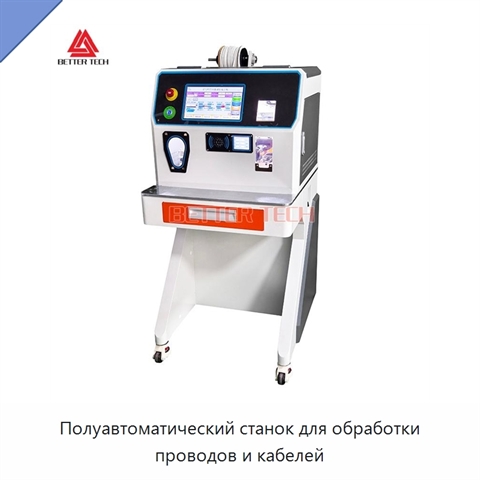

Полуавтоматический станок для обработки проводов и кабелей

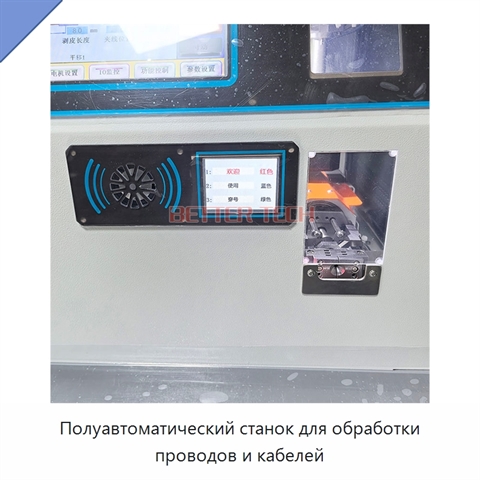

Станок оснащён 10-дюймовым человеко-машинным интерфейсом. Встроенное электрическое управление объединяет электрический привод и пневматику. Запуск возможен автоматически по сигналу датчика подачи провода или вручную; можно подключить ножную педаль. Поддерживаются провода сечением 0,3–6 мм² и ПВХ-трубки сечением 0,5–6 мм², длина печатаемых отрезков составляет 10–40 мм. Для термотрансферной печати используются свободные ленты в рулонах длиной 50 или 100 м. Содержимое вводится через экран или загружается по USB; печатаются китайские и английские символы, доступна двусторонняя печать. Длина зачистки составляет 6–30 мм, положение ввода в резиновый корпус регулируется. Предусмотрены ротационная и параллельная зачистка, ротационное скручивание, прямое и обратное направление. Клеммы подаются вибрационным питателем; один питатель универсален и требует простой регулировки. Обычный четырёхугольный обжим выполняется серводвигателем, высота обжима регулируется; для специальных форм используются специальные матрицы. При смене типоразмера вручную заменяют оснастку для трубок и клемм, настраивают питатель и вызывают сохранённые параметры. Цикл занимает около 3,2 с, при ручном управлении около 4 с. Автоматически контролируется наличие ленты, трубок, снятие изоляции и клемм. Суммарная мощность составляет 1500 Вт, давление воздуха — 0,5–0,6 МПа. Рабочие условия: температура 0–35 °C, влажность 30–80 % без конденсации; масса около 140 кг.
Наименование производителяBetter Tech JWD--3PCHM Semi-Automatic Pre-insulated Wire Terminal Stripping Crimping Number Tube Inserting Machine Tubular, Cable Manufacturing Equipment Semi-Automatic Inserting Number Code Tube Wire Stripping Crimping Heat-Transfer Printed Marking, JWD--3PCHM Inserting Number Code Tube Heat-Transfer Printed Wire Cable Stripping Ferrule Crimping Machine, Cable Electronic WIre Pre-insulated Terminal Stripping Crimping Machine Strip Crimp Ferrule Machine, Wire Stripping and Cold-pressed Terminals Servo Crimping Number Tube Coding and Insertion Machine
Задать вопрос Искать на Baidu

Какую задачу решает полуавтоматический станок

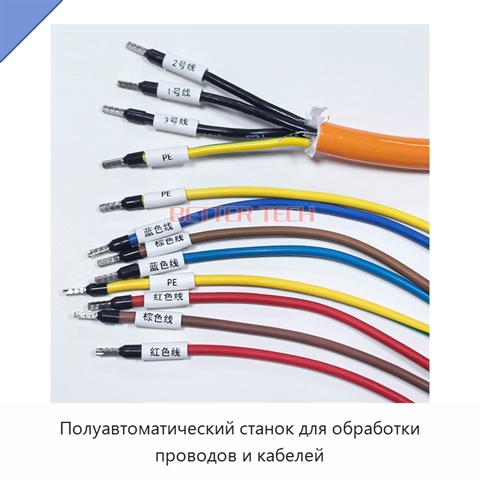

Полуавтоматический станок используют при подготовке проводов и кабелей: трубки подают и устанавливают, провода зачищают и скручивают, а трубчатые предварительно изолированные клеммы обжимают.
Опрессовка соединений

Характеристики ТБУ-17(2Н)

Модель (по базе 91Т)ТБУ-17(2Н)
Габариты (Д×Ш×В)600 мм × 650 мм × 1200 мм
Режим работыполуавтоматический
Полуавтоматический станок - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ТБУ-17(2Н) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней проверки актуальности данных: 18.09.26

Данные о производителе и характеристиках проверены.
