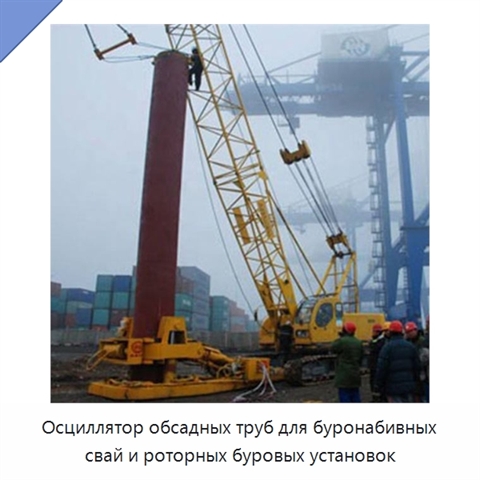

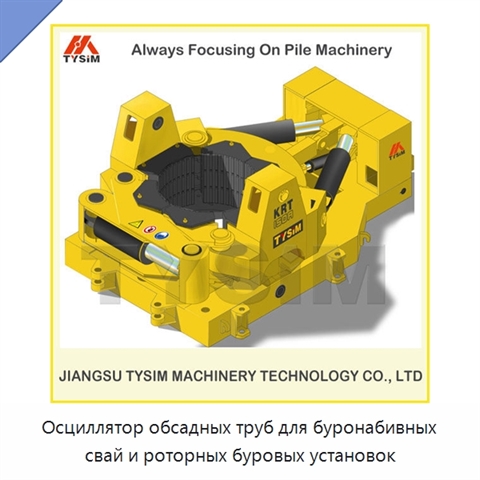

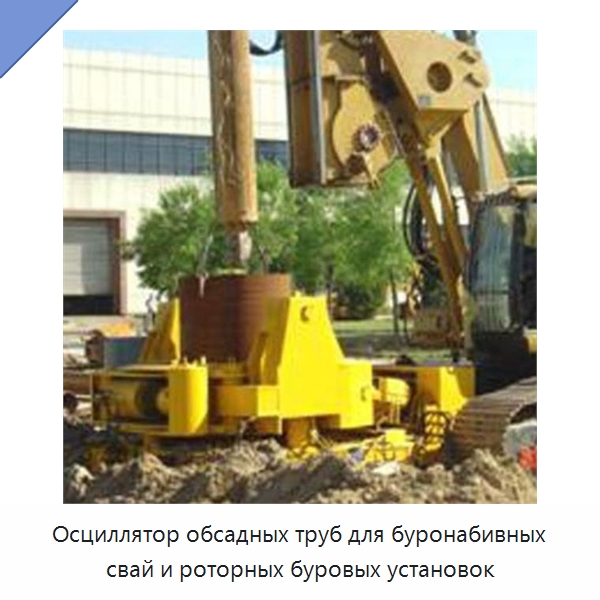

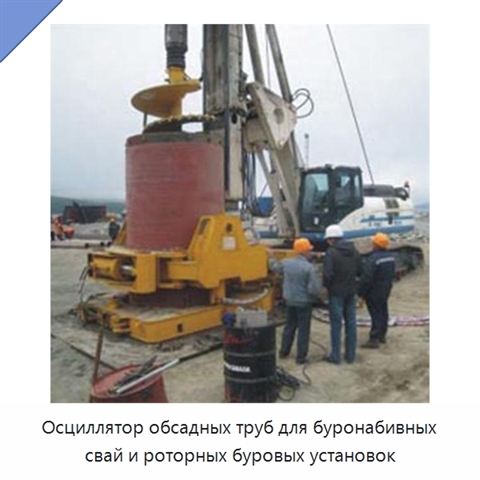

Осциллятор обсадных труб для буронабивных свай и роторных буровых установок

Name: Осциллятор обсадных труб для буронабивных свай и роторных буровых установок
SKU: 151-711

Осциллятор обсадных труб предназначен для погружения обсадных труб при устройстве буронабивных свай совместно с роторной буровой установкой. По сравнению с адаптером привода обсадных труб он создаёт большее усилие заглубления и позволяет погружать трубы в твёрдые слои. Конструкция рассчитана на диаметры 600, 800, 1000, 1200 и 1500 мм; для них используются соответствующие зажимные хомуты. Ход составляет 500 мм, ход обсадной трубы — 260 мм, угол поворота — 20°, высота зажимного хомута — 650 мм, усилие зажима — 2200 кг. Габаритные размеры: 4280 мм в длину, 2730 мм в ширину и 1810 мм в высоту. Съёмный противовес массой от 4 до 10 т изготавливается из бетона на месте работ. Рама противовеса вместе с грунтовым анкером фиксирует нижнюю часть осциллятора и снижает реактивный крутящий момент, передаваемый буровой установке. Насос и выходная мощность роторной буровой установки используются совместно с осциллятором вместо отдельной насосной машины. После погружения обсадной трубы на 3–5 м начинается её автоматическое осциллирование. Болтовые соединения позволяют регулировать расстояние между осциллятором и буровой установкой, а противоскручивающий штифт зажимного хомута обеспечивает передачу 100 % крутящего момента на обсадную трубу. Оборудование рассчитано на работу в неустойчивых слоях, плывунах, скальных формациях, зонах подземных водотоков, старых свай и валунов неправильной формы. ^*

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание ЛНЮ-92(2П) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.

Наименование производителя

Bore Pile Casing Pile Foundation Building Equipment Parts, Casing Oscillator KRT150 for Rotary Hydraulic Piling Rig, KRT150 Drilling Rig Oscillator Machine for Small Pile Driving Machine Casing Oscillator, Professional Manufacturer of Casing Oscillator of Bore Rotary Piling Rig Machine, Oscillating Vibration Machine Casing Oscillator Construction Equipment Portable Piling Rig, Basic Construction Building Machine Parts, Casing Oscillator KRT150 for Rotary Hydraulic Drilling Rig Construction Works

Задать вопрос Искать на Baidu

Какую задачу решает осциллятор обсадных труб

Осциллятор обсадных труб применяют для погружения обсадных труб при устройстве буронабивных свай в неустойчивых и скальных слоях, плывунах, а также на участках со старыми сваями и валунами.

Установка свай

Характеристики ЛНЮ-92(2П)

Модель (по базе 91Т)ЛНЮ-92(2П)

Отчёт об испытаниях оборудованияпредоставлен

Макс. крутящий момент1980 кН·м

Осциллятор обсадных труб - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ЛНЮ-92(2П) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней проверки актуальности данных: 10.08.26

Данные о производителе и характеристиках проверены.
