Геофизическая система каротажа скважин

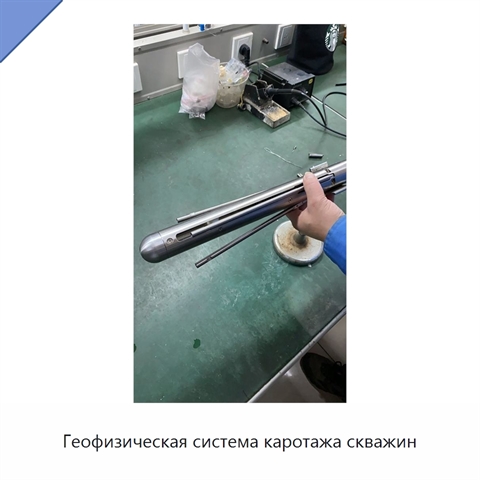

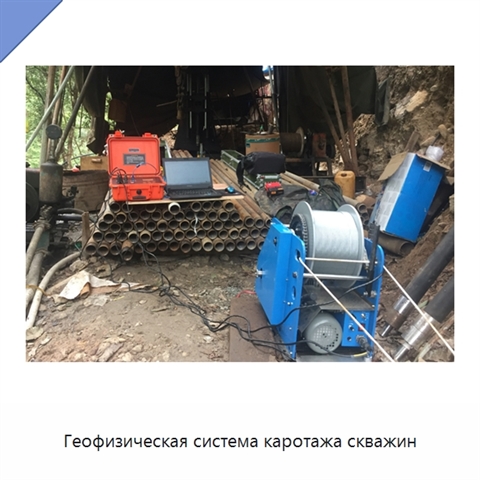

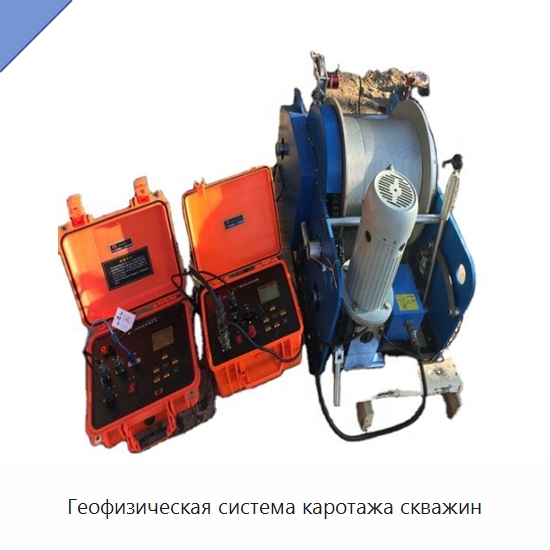

Геофизическая система каротажа скважин выполняет детальную регистрацию геологического разреза через ствол скважины. Зонд естественного гамма-излучения и электрического сопротивления измеряет естественное гамма-излучение, нормальное электрическое сопротивление при базах 406,4 и 1625,6 мм, спонтанный потенциал, сопротивление в одной точке и температуру. Работа выполняется в необсаженной скважине, заполненной водой или буровым раствором. Результаты измерений позволяют получать сведения о проницаемости, пористости, качестве воды и свойствах геологических пластов. Зонд оцифровывает данные пласта и передаёт их на поверхность, уменьшая влияние кабеля на результаты измерений. Предусмотрены постоянное питание, адаптивное измерение без ручного управления, регистрация при движении вверх и вниз, приём цифровых и аналоговых сигналов, а также автоматическая выборка по интервалу глубины. Система оснащена 12-разрядным аналого-цифровым преобразователем с коэффициентом увеличения от 0,5 до 128. Частота канала подсчёта не превышает 500 кГц, скорость передачи цифровых сигналов составляет 9600 бит/с, диапазон аналогового входа — до ±10 В, ток питания выбирается от 2 до 500 мА. Скорость каротажа составляет от 0 до 30 м/мин, потребляемая мощность — менее 200 Вт, рабочая температура — от -10 до +50 °C, размеры — 420×260×210 мм, масса — менее 7 кг. Программная часть поддерживает интервал выборки от 1 до 1000 см, максимальную глубину одной выборки 3000 м при интервале 0,1 м, автоматическое выравнивание глубин многопараметрических кривых и отображение до 10 кривых.

Наименование производителя

Borehole Measurement Equipment Geophysical Well Logging System, 300m 500m 1000m Borehole Layer Logging Equipment Resistivity Logging Natural Gamma Logging SP Logger
