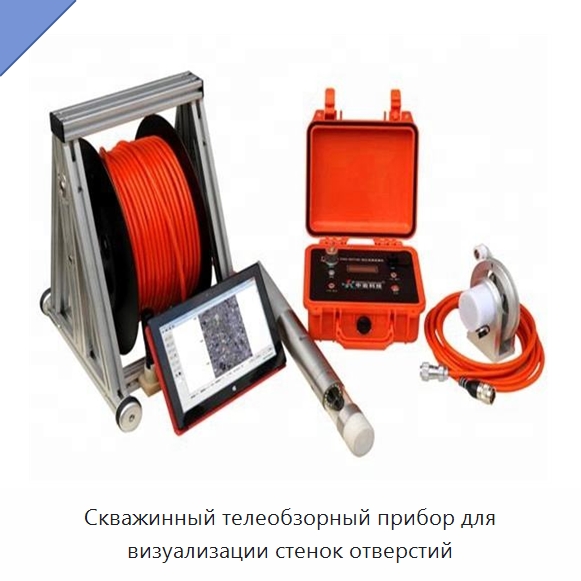

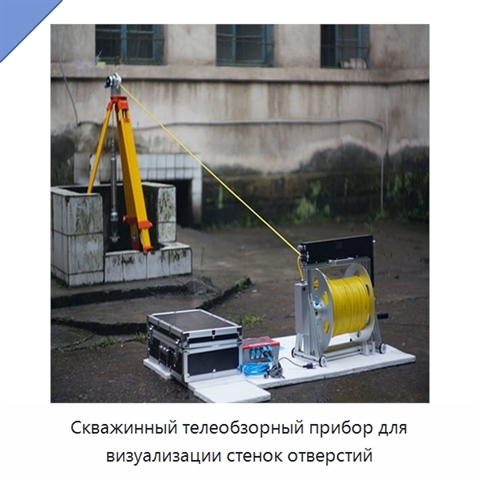

Скважинный телеобзорный прибор для визуализации стенок отверстий

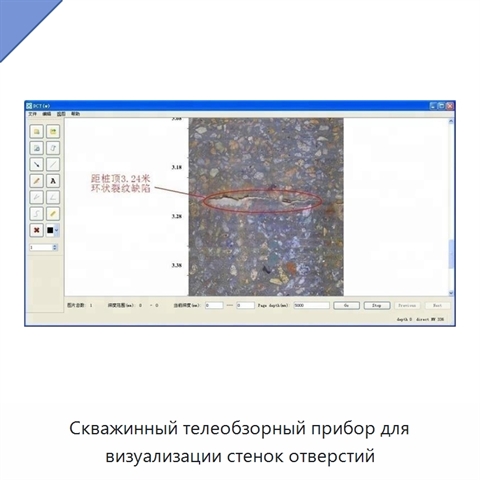

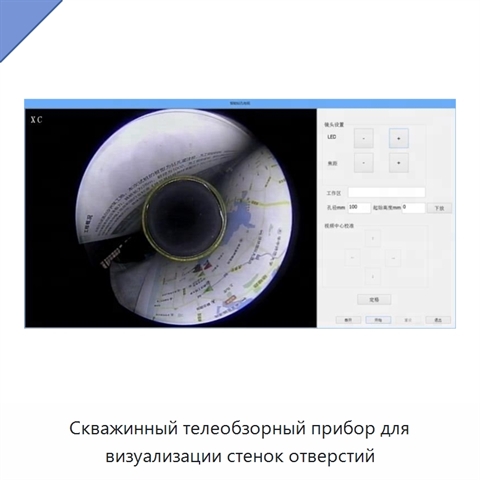

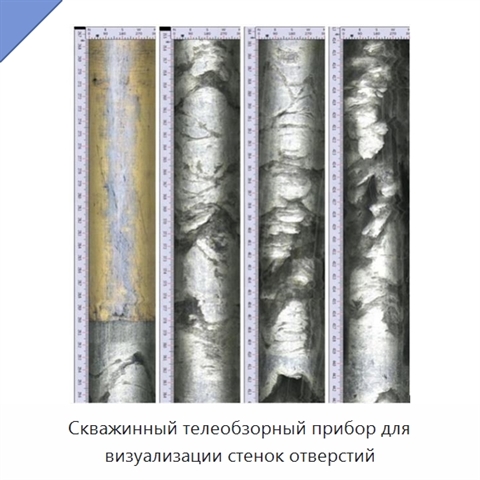

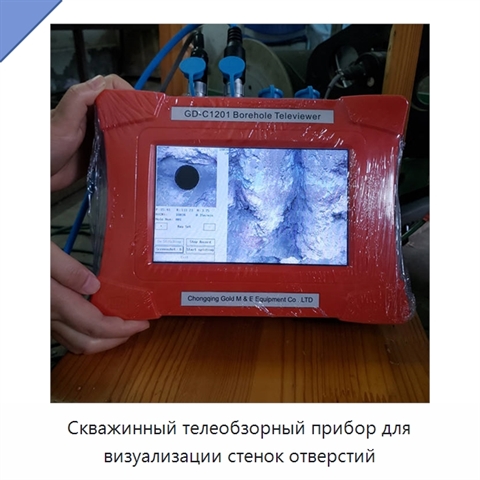

Прибор создает непрерывное развернутое изображение стенки скважины с обзором 360°; отражательная аксиальная линза направляет изображение, а компьютер выполняет его сбор и обработку. Развертка формируется в последовательности север—восток—юг—запад—север, с соединением участков по глубине. Программные функции включают просмотр и отображение положения и глубины в реальном времени, маркировку изображений и текстовых надписей, нанесение интерпретационных линий, расчет наклона залегания, измерение толщины слоя породы и ширины трещин. Диаметр зонда составляет 70 мм, диапазон адаптации по диаметру отверстия — 75–300 мм, глубина адаптируемого отверстия — 0–300 мм. Прибор предназначен для чистой воды и сухой скважины, а зонд выдерживает давление 10 МПа. Оптическая система имеет фиксированную фокусировку, разрешение 1,3 млн пикселей, телевизионное разрешение 450 ТВЛ, разрешение 720 линий при освещенности 0,01 лк, горизонтальное разрешение 720 пикселей, вертикальное разрешение 0,1 мм и угловое разрешение 0,1°. Встроенное кольцевое освещение предназначено для стенки отверстия. Беспроводное управление с планшетного компьютера имеет эффективную дальность 30 м; доступны сенсорное управление, сохранение данных на жестком диске планшета или ноутбука, а также режимы мозаики, видео и совмещения мозаики с видео. Захват изображений выполняется со скоростью 25 кадров в секунду. Погрешность азимута и угла наклона составляет по 0,1°, видеовыход имеет уровень сигнала 1 В и сопротивление 75 Ом. Параметры питания: ±10%, 50 Гц.
