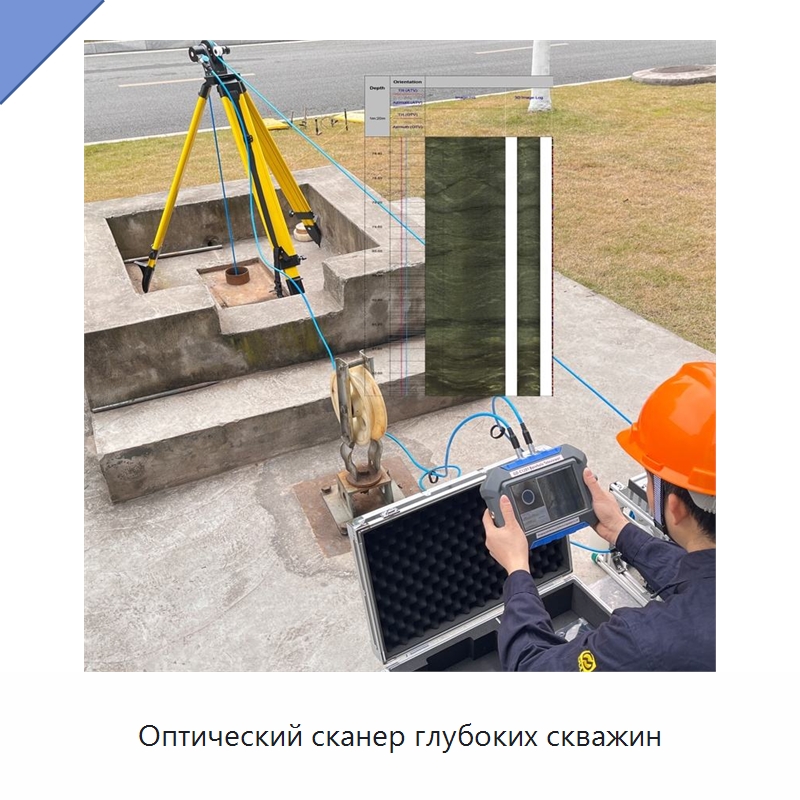

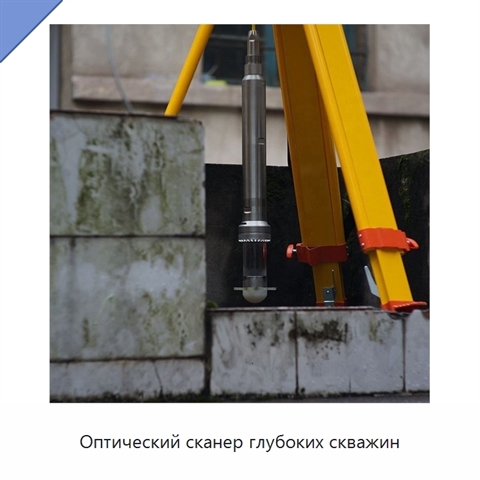

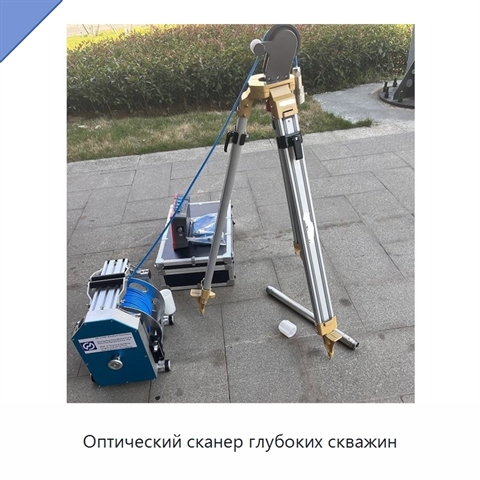

Оптический сканер глубоких скважин

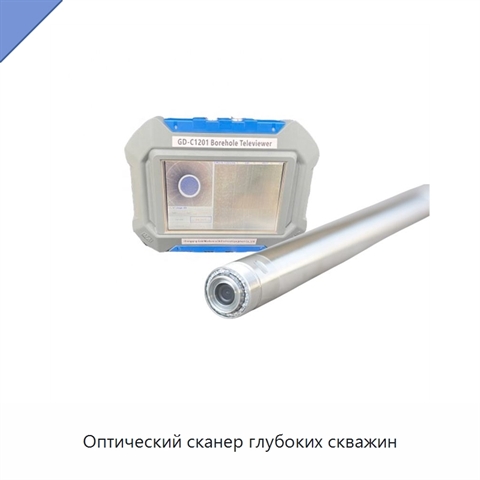

Главный модуль оснащён жидкокристаллическим дисплеем высокой яркости с диагональю 177,8 мм, разрешением 800×600 и регулируемой подсветкой. Встроенный двухъядерный процессор сочетает высокую производительность с низким энергопотреблением, а карта памяти ёмкостью 16 ГБ предназначена для хранения данных. Управление выполняется фотоэлектрической ручкой. Встроенный литиевый аккумулятор обеспечивает 8 часов непрерывной работы. Главный модуль и глубиномер защищены по IP67; размеры первого составляют 255×192×74 мм, масса — не более 1,8 кг. Глубиномер получает питание от главного модуля, обеспечивает точность измерения глубины 0,1 мм и имеет массу не более 1 кг. Диаметры зондов составляют 24, 40, 52 и 65 мм, измеряемый диаметр отверстия — от 30 до 400 мм, уровень защиты — 15 МПа. Обычный зонд получает питание от главного модуля, а глубоководный зонд оснащён встроенным литиевым аккумулятором 12 В. Измеряемая глубина составляет не менее 1500 м. Модуль визуализации имеет разрешение 700 линий, работает при освещённости 0,1 лк и обеспечивает 1,3 млн пикселей. Светодиод обеспечивает освещённость не менее 30 лк, его яркость регулируется программным обеспечением главного модуля. Трёхмерный компас измеряет угол наклона в диапазоне ±90° с точностью 0,5° и разрешением 0,01°, а азимут — в диапазоне 0–360° с точностью 0,5° и разрешением 0,1°; допустим полный поворот на 360°. Размеры зондов без батареи включают варианты Ø24×270 мм, Ø40×495 мм, Ø40×270 мм, Ø65×518 мм, Ø65×367 мм, Ø52×518 мм и Ø52×367 мм; масса составляет не более 4 кг.

Наименование производителя

Borehole Imaging Device Optical Scanning Deep Borehole Scanner for Borehole Geotechnical Survey
