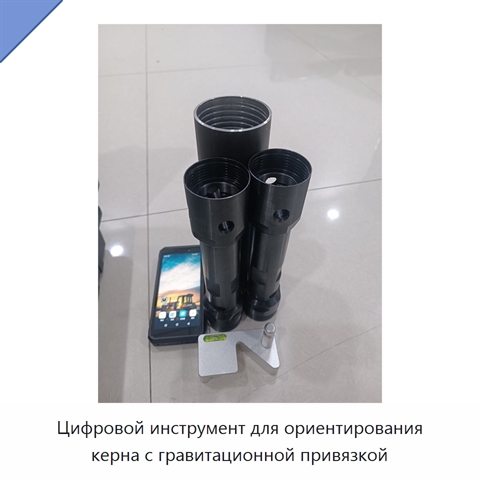

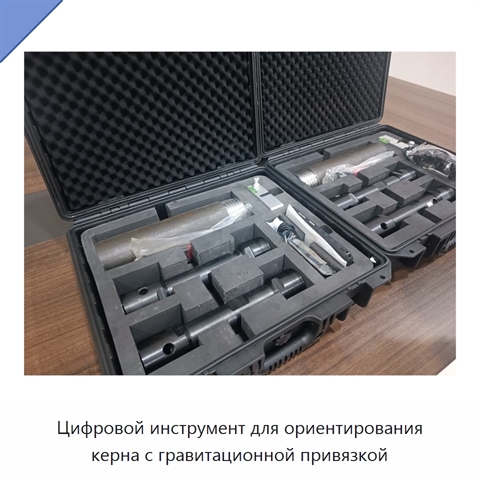

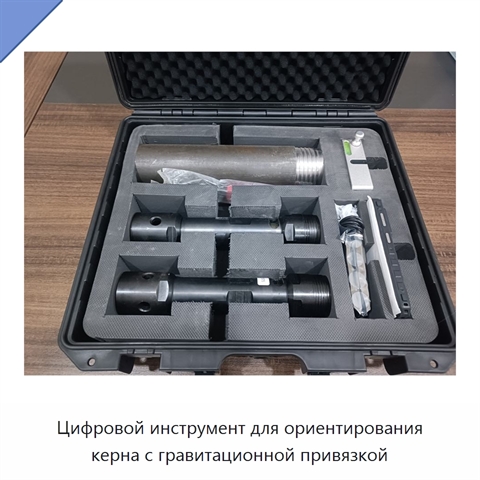

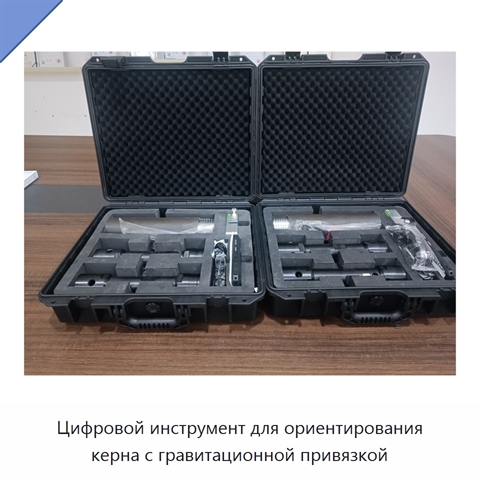

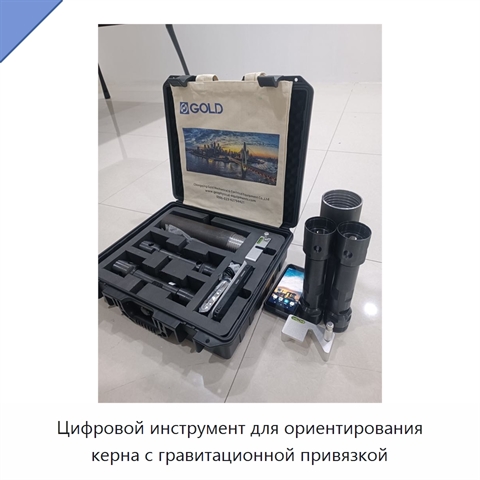

Цифровой инструмент для ориентирования керна с гравитационной привязкой

Цифровой инструмент для ориентирования керна формирует структурированные, повторяемые и пригодные для проверки данные об ориентации, которые можно напрямую интегрировать в базы данных геологоразведки. При контролируемых лабораторных измерениях с использованием прецизионного поворотного стола стандартное отклонение датчика составляет менее 0,3° при ста повторениях фиксированной ориентации. В полевых условиях при вибрации, изменении температуры и ручной работе неопределённость сохраняется в пределах ±0,5° с доверительной вероятностью 95 %. Гравитационный метод привязки не использует магнитное поле, поэтому для результатов не требуется поправка на магнитное склонение. На действующих буровых площадках медианное время от извлечения кернового снаряда до готовой ориентационной отметки составляет 105 с. При ста последовательных измерениях каждое измерение формировало полный, читаемый и пригодный для хранения набор данных. Испытания с 500 смоделированными забойными циклами, температурными воздействиями от −30 °C до +70 °C и вибрацией, характерной для бурения, не выявили измеримого смещения калибровки. Оценочный средний ресурс до отказа электронных компонентов превышает 10 000 ч работы. Батарея и уплотнительные кольца являются заменяемыми расходными компонентами; интервал замены уплотнений составляет от 3 до 6 месяцев и зависит от условий эксплуатации.
