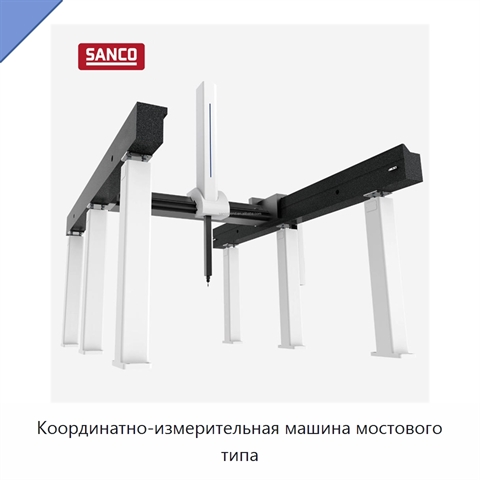

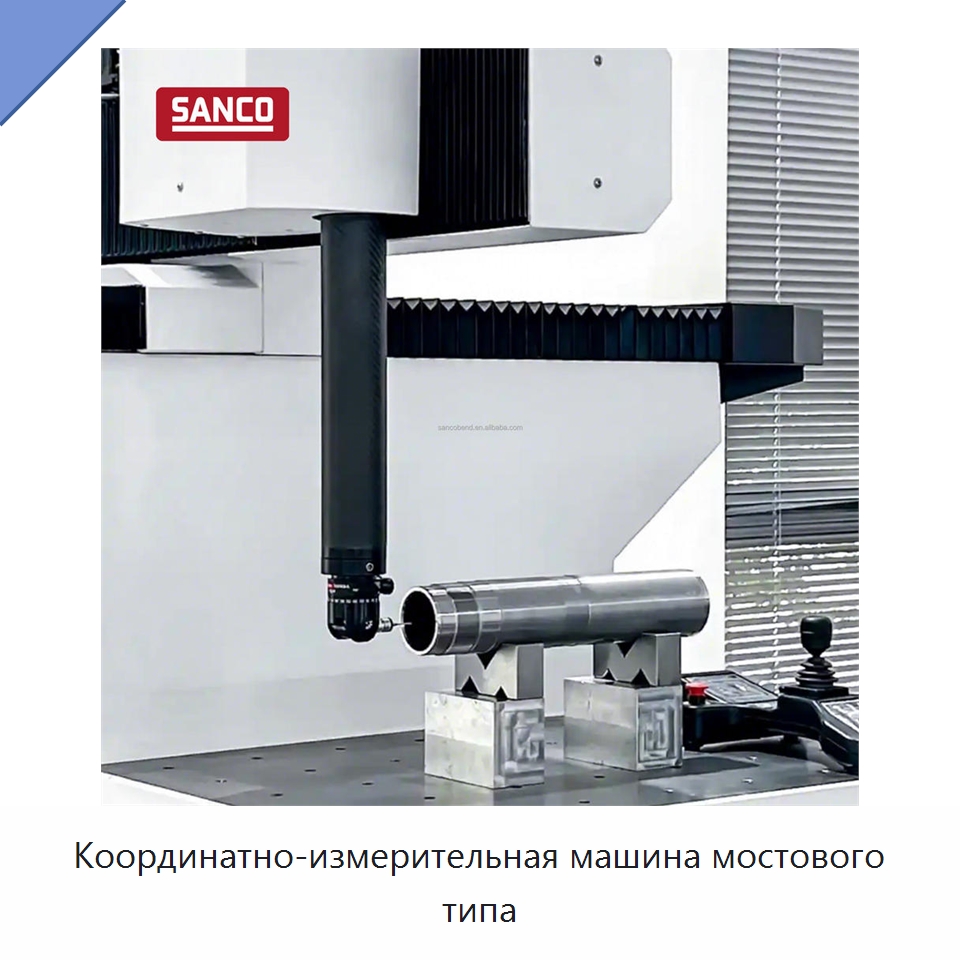

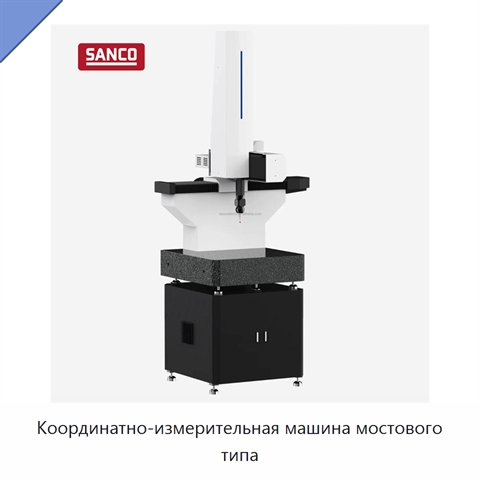

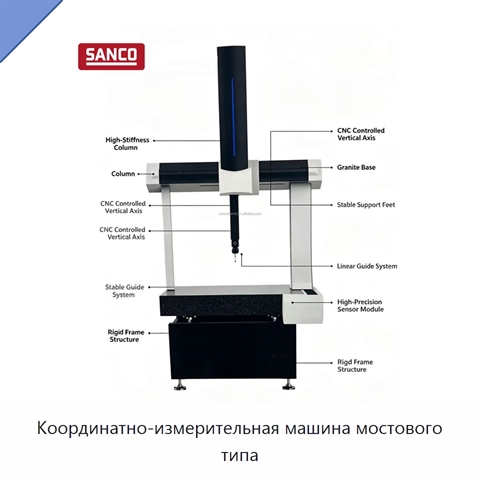

Координатно-измерительная машина мостового типа

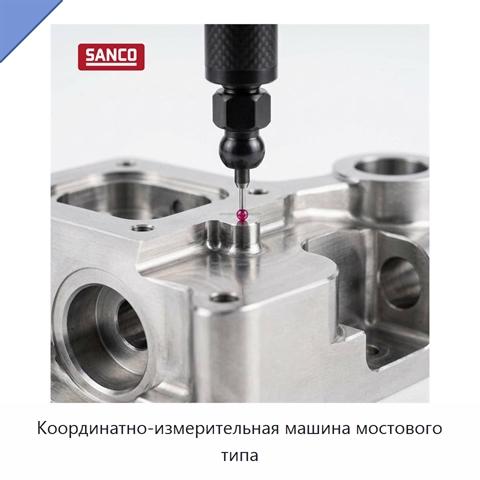

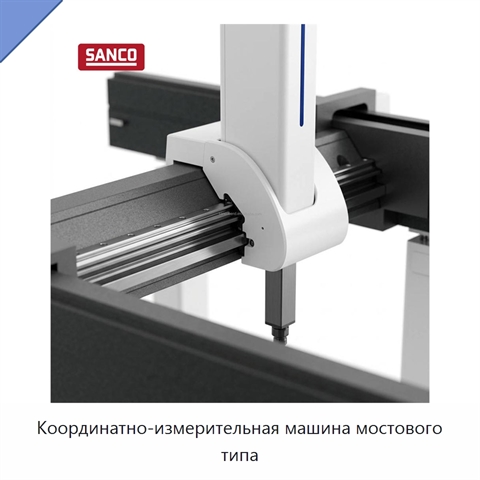

Машина выполняет трёхмерные измерения с точностью на уровне микрон. Фотоэлектрическая инкрементная растровая шкала в сочетании с прецизионным передаточным механизмом обеспечивает стабильную точность и долговременную повторяемость каждого измерительного цикла. Направляющие осей X, Y и Z имеют прямоугольную конструкцию с круговой симметричной системой воздушных опор, что повышает крутильную жёсткость и обеспечивает плавное движение без трения. Синхронный ременной привод со стальным проволочным усилением сочетает гибкое зацепление с жёсткой осевой передачей и устраняет вибрации и рывки при перемещении. Поддерживаются контактные и бесконтактные щупы с быстрой заменой без повторной калибровки, что позволяет выполнять контроль деталей различной геометрии и размеров. Система температурной компенсации непрерывно отслеживает и компенсирует погрешности, вызванные колебаниями температуры. На оси Z установлен быстродействующий пневматический механизм уравновешивания, изолирующий колебания воздушного потока в цилиндре и сохраняющий длительную стабильность. Защитные кожухи закрывают направляющие осей X и Y от пыли и мусора, обеспечивая надёжную работу в условиях цеха.
