Артикул: 183-533
Модель: ФНЕ-57(1С)
Секция: Дополнительная
Анкерная система внешнего преднапряжения для мостовых вант из параллельных стальных прядей

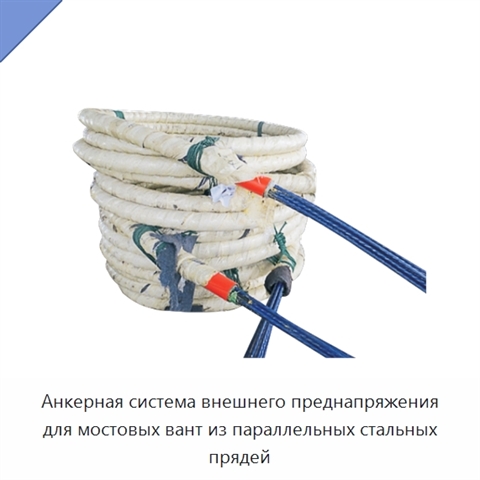

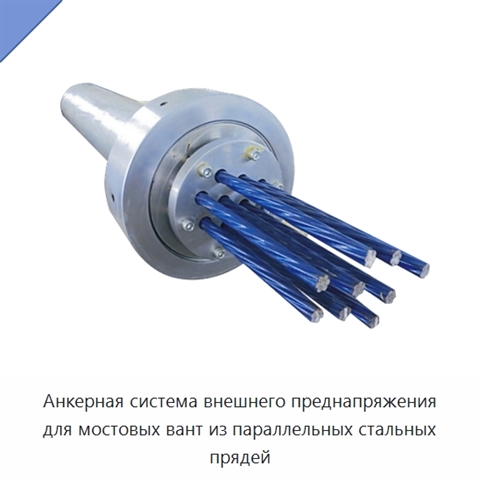

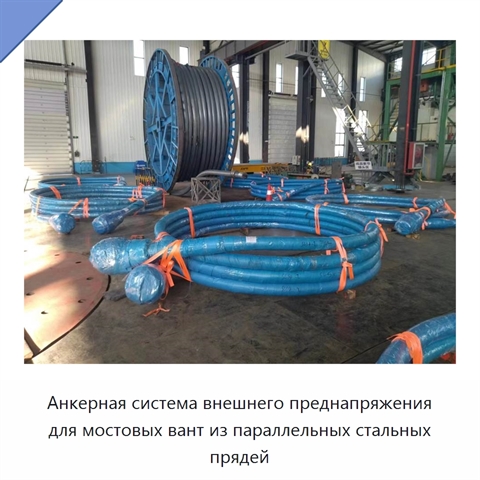

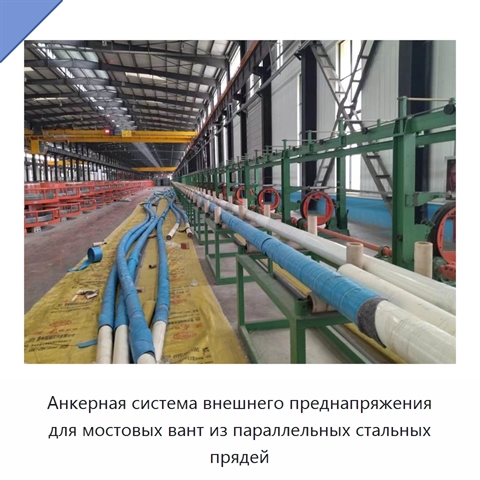

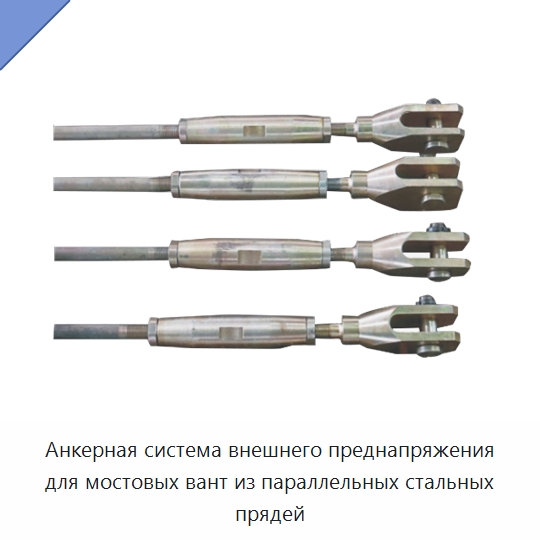

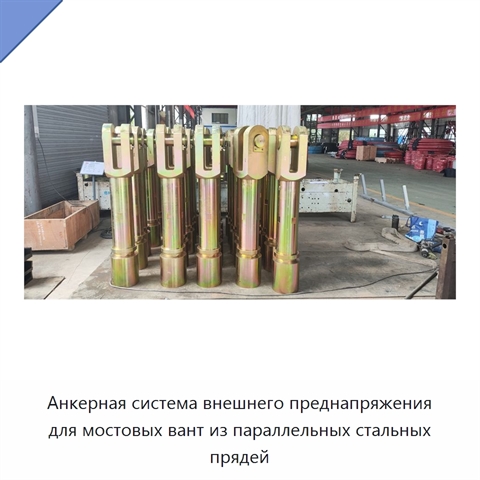

Анкерная система внешнего преднапряжения предназначена для мостовых вант из параллельных стальных прядей. Система включает анкерные устройства, переходные и свободные участки, а также наружную защитную оболочку из полиэтилена высокой плотности. Анкерный участок передаёт усилие натяжения ванты на конструкцию моста посредством зажимов. Возможна установка натяжного анкера на одном конце и неподвижного анкера на другом либо натяжных анкеров на обоих концах. Натяжной анкер состоит из анкерной плиты, зажима, опорного цилиндра, гайки, уплотнительного цилиндра и защитного колпака. Увеличенная длина резьбового участка опорной трубы позволяет регулировать усилие ванты. Неподвижный анкер включает анкерную плиту, зажим, уплотнительный цилиндр, уплотнительное устройство и защитный колпак. Переходный участок состоит из амортизаторов, зажимов ванты и водозащитных элементов. Амортизатор из демпфирующей резины устанавливается у выхода кабельного канала, фиксирует ванту и снижает воздействие вибрации. Зажим объединяет свободные стальные пряди в плотный пучок и повышает жёсткость ванты, а водозащитное переходное устройство препятствует проникновению влаги внутрь. На свободном участке отдельная прядь защищается сочетанием эпоксидного либо цинкового покрытия, парафина либо смазки и полиэтиленовой оболочки. Пучок параллельных прядей дополнительно закрывается наружной оболочкой из полиэтилена высокой плотности. Натяжные анкеры устанавливаются поочерёдно; точная резка прядей и удаление эпоксидного покрытия не требуются. Система допускает повторное натяжение и замену отдельных прядей или всего пучка, а также проверку каждой пряди во время эксплуатации. При верхнем пределе напряжения 0,45 σb и амплитуде 250 МПа после 2 млн импульсных циклов доля обрывов проволоки составляет менее 5 %. Минимальное прикладываемое напряжение при анкеровке с низким уровнем напряжения составляет 0,1 σb.
Задать вопрос Искать на Baidu
Какую задачу решает анкерная система для мостовых вант
Анкерная система внешнего преднапряжения используется в мостовых конструкциях для передачи усилия от стальных вант, регулирования их натяжения и замены отдельных прядей или всего пучка.
Характеристики ФНЕ-57(1С)
Модель (по базе 91Т)ФНЕ-57(1С)
Легированный или нетлегированный
Класссталь
Марка сталисталь
Допуск±1%
Типоцинкованный
Анкерная система для мостовых вант - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ФНЕ-57(1С) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ФНЕ-57(1С) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 26.08.26
Производитель и характеристики проверены.
