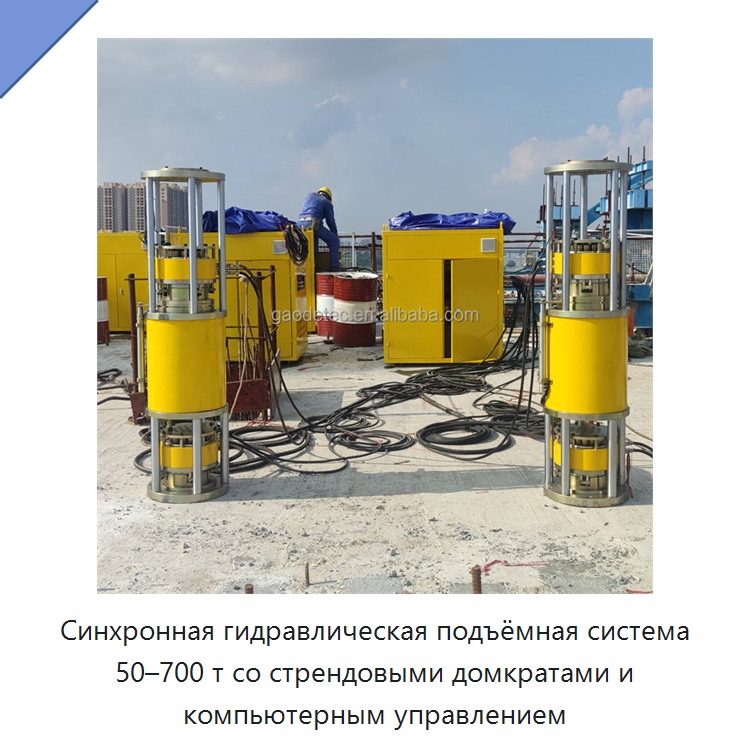

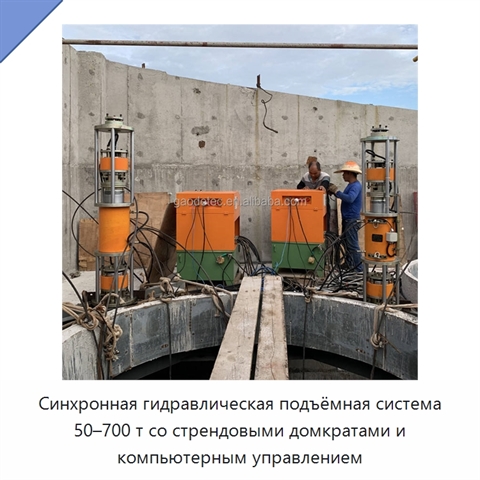

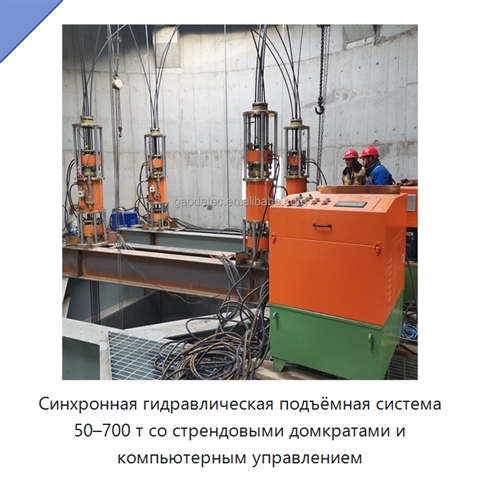

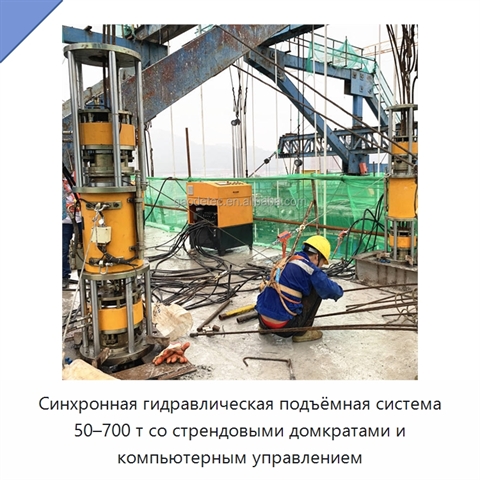

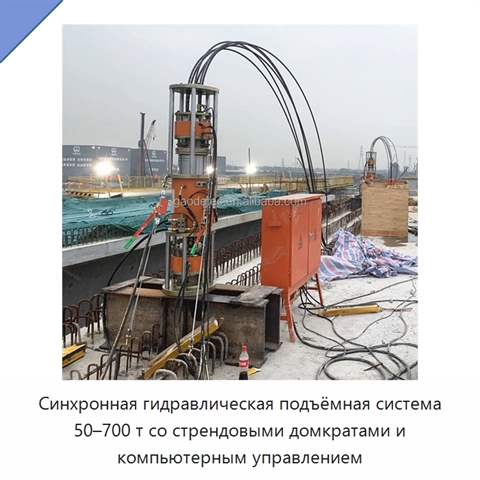

Синхронная гидравлическая подъёмная система 50–700 т со стрендовыми домкратами и компьютерным управлением

Синхронная гидравлическая подъёмная система обеспечивает управляемый подъём, опускание, толкание, выравнивание и поворот тяжёлых компонентов. Серия включает исполнения грузоподъёмностью от 50 до 700 т. Комплекс состоит из стрендовых гидравлических домкратов, гидравлической насосной станции и компьютерной системы управления. Одна насосная станция управляет двумя подъёмными домкратами. Число домкратов выбирается в зависимости от массы поднимаемого компонента; станция и связанные с ней домкраты подключаются к системе управления по сети как отдельный узел. Номинальное давление насосной станции составляет 31,5 МПа. Значения номинальной подачи для различных исполнений составляют 18 л/мин, 2 × 12 л/мин и 2 × 24 л/мин. Рабочей средой служит противоизносное гидравлическое масло 32# зимой и 46# летом. Датчик давления работает в диапазоне 0–70 МПа с точностью 0,3 % FS. Перемещение домкрата измеряется в диапазоне 0–275 мм с разрешением 0,1 мм и точностью 0,5 % FS. Максимальная высота составляет 2050 мм. Гидравлическое масло высокого давления приводит поршень домкрата с проходящим через его центр грузонесущим стальным канатом в возвратно-поступательное движение. Канат попеременно удерживается верхним зажимным механизмом, закреплённым на верхнем конце штока, и нижним зажимным механизмом, соединённым с нижней частью домкрата, благодаря чему груз поднимается или опускается. Самоблокировка верхнего страховочного анкера при обратном ходе предотвращает падение компонента при отказе домкрата и позволяет длительно фиксировать его в любой точке подъёма. Миллиметровая тонкая регулировка обеспечивает точное вертикальное позиционирование груза.
