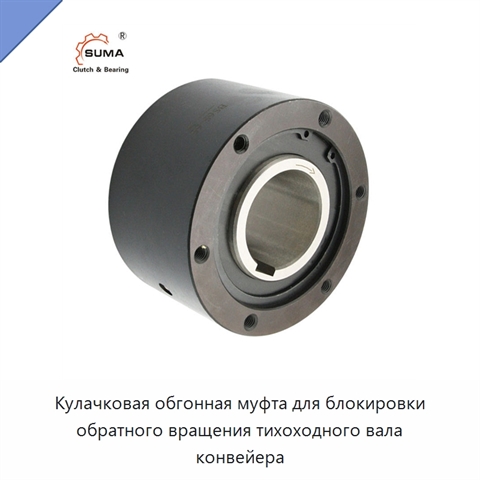

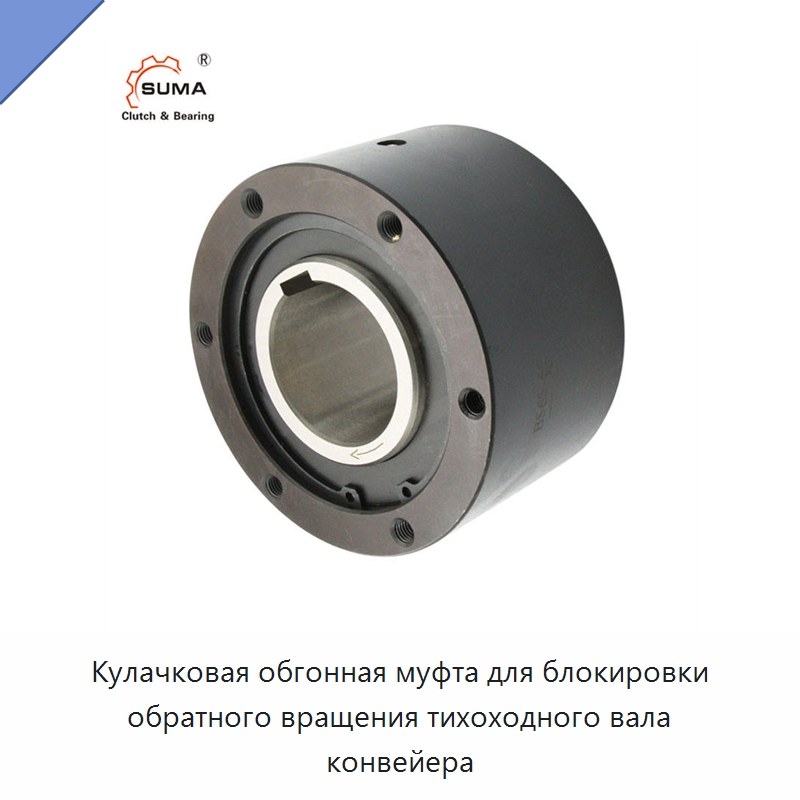

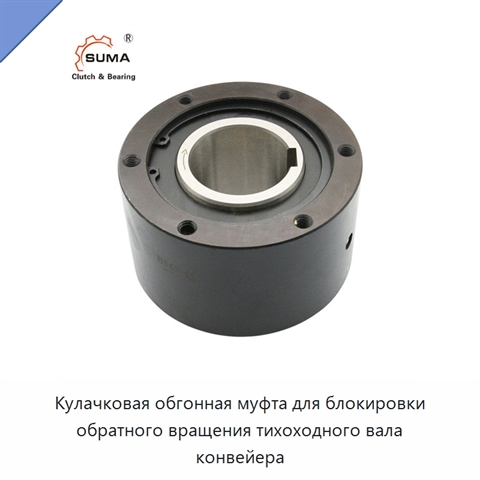

Кулачковая обгонная муфта для блокировки обратного вращения тихоходного вала конвейера

Кулачковая обгонная муфта блокирует обратное вращение тихоходного головного вала конвейера. При монтаже направление стрелки на внутренней обойме должно совпадать с направлением вращения конвейера. Реактивный рычаг крепят болтами класса прочности 10.9 или выше. Зона контакта реактивного рычага с боковой стороной наружной обоймы должна быть ровной и очищенной от пыли. Рекомендуемый допуск вала — h7 или h8. При посадке муфты на вал давление прикладывают только к внутренней обойме; удары молотком по ней и приложение усилия к наружной обойме, пылезащитному уплотнению или пылезащитной пластине недопустимы. Для монтажа на вал используют параллельную шпонку, после чего муфту фиксируют концевой пластиной; коническую шпонку не применяют. При вращении вала конец реактивного рычага может смещаться по направлению вращения. Его поддерживают только в этом направлении, сохраняя свободный ход, поскольку жёсткое закрепление вызывает скручивание муфты и может повредить её детали.
