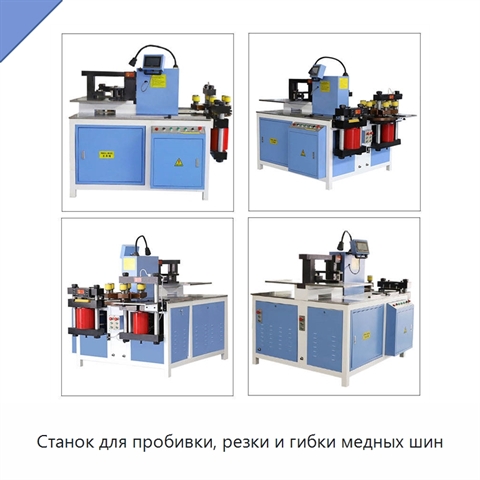

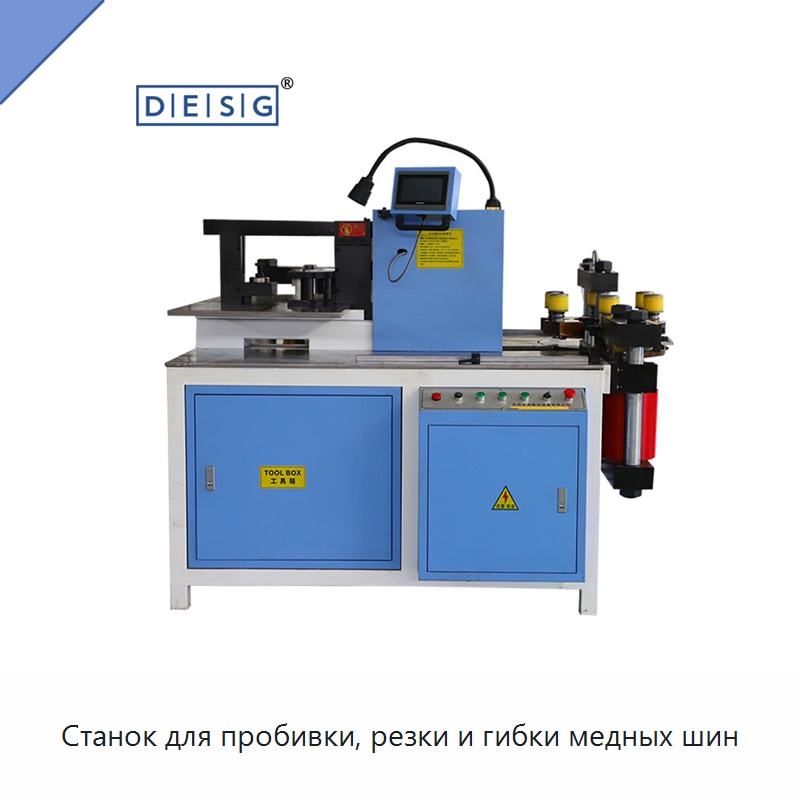

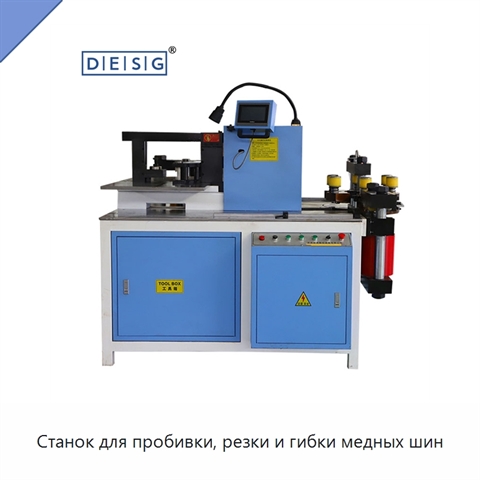

Станок для пробивки, резки и гибки медных шин

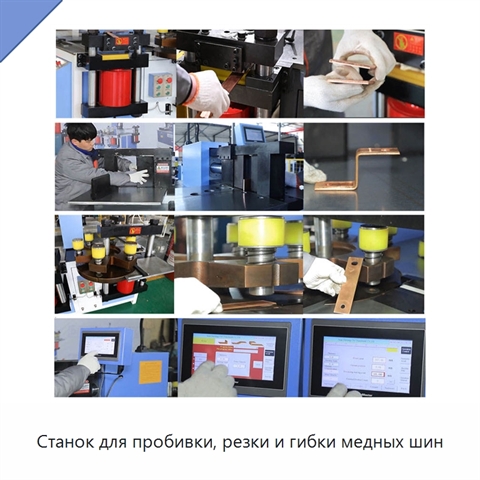

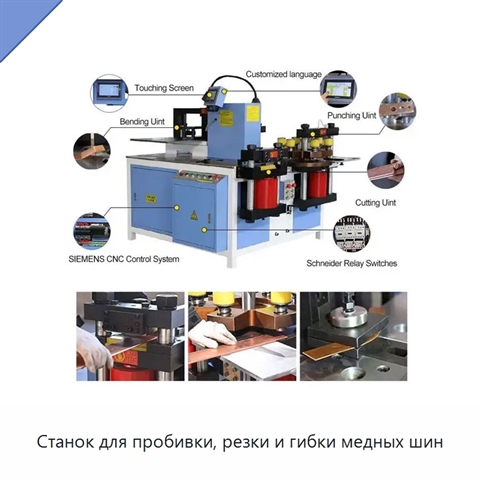

Станок для обработки медных шин объединяет три рабочих узла — пробивной, режущий и гибочный; ход каждого из них регулируется. Масса станка составляет 2 т, а предельные размеры обрабатываемой шины — 260 мм по ширине и 16 мм по толщине. Максимальное усилие пробивки и гибки равно 500 кН, усилие резки — 800 кН; диапазон диаметров пробивки — Ø4,3–Ø36 мм. Режущий узел выполнен по двухстоечной схеме с двумя ножами, установленными вертикально и параллельно. Пробивной узел имеет револьверную конструкцию и систему револьверной оснастки с шестью и восемью отверстиями, изготовленную из высокопрочного чугуна. Дополнительное устройство обеспечивает механическое двустороннее позиционирование по осям X и Y без нанесения перекрёстной разметки или кернения. Гибочный узел выполнен по закрытой схеме; точки приложения и восприятия усилия соединены балкой толщиной 50 мм. Поддерживаются вертикальная и параллельная гибка, формирование U- и Z-образных изгибов, гибка со скручиванием и тиснение. При вертикальной гибке допускается обработка шин толщиной до 10 мм и шириной до 100 мм. Система числового управления гибочным узлом построена на ПЛК и обеспечивает точность ±0,5°. Управление выполняется с сенсорного экрана: после ввода толщины и ширины медной шины станок работает автоматически. Общие параметры гибки и рабочие данные можно сохранять; предусмотрена память при отключении питания. Минимальный размер медной шины для гибочного узла — 3 мм по толщине и 20 мм по ширине. Мощность — 3 × 5,5 кВт.
