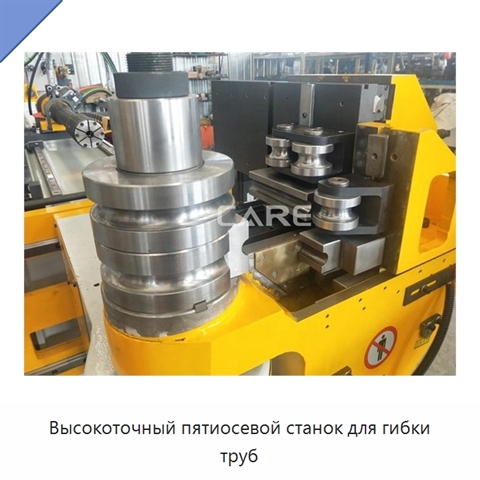

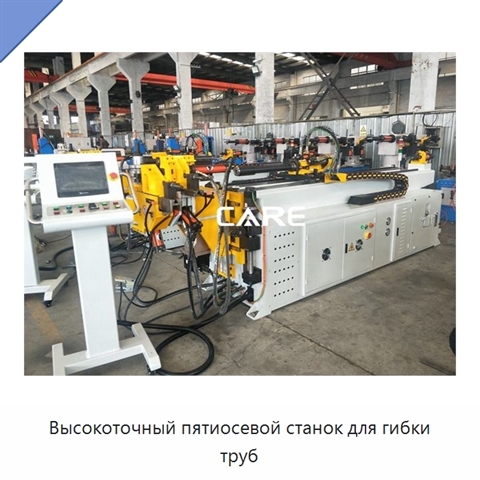

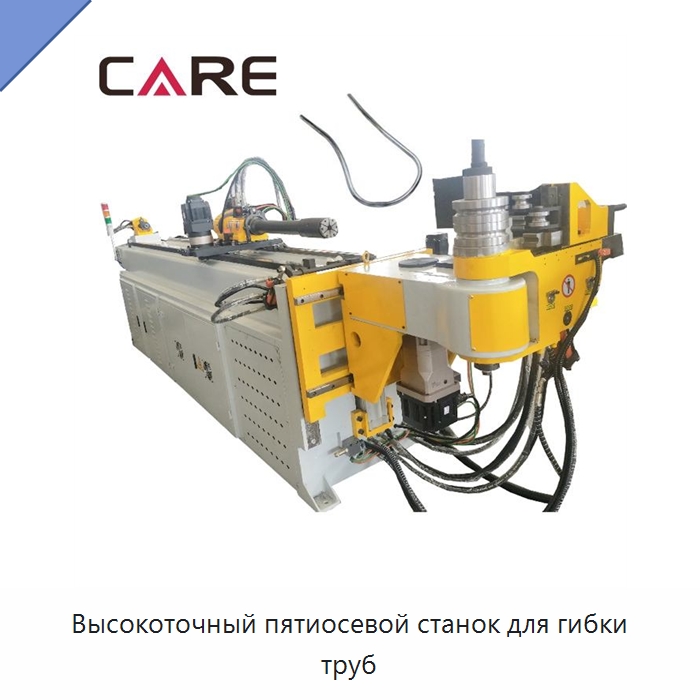

Высокоточный пятиосевой станок для гибки труб

Станок оснащён интерактивным сенсорным экраном ПЛК, поддерживающим автоматический и ручной режимы работы, системную диагностику и многоязычный интерфейс. Предусмотрено стандартное направление гибки по часовой стрелке. Зажим гибочной и прижимной матриц выполняется гидравлически; используется гидравлический зажим с отводом, а гидравлический прижимной механизм оснащён клапаном регулировки скорости. В памяти можно хранить до 500 программ, каждая программа включает до 32 гибов. Для осей Y, B и C предусмотрены независимые программируемые скорости и настройка упругого возврата материала для каждого угла гибки. Перед последним гибом труба автоматически освобождается, а запуск цикла выполняется ножной педалью. Ось гибки приводится цилиндром, оси подачи и вращения — сервоприводами. Станок имеет систему воздушного охлаждения, комплект оснастки для гибки протяжкой, кронштейн подчищающей матрицы, оправочный стержень, руководство по эксплуатации и техническому обслуживанию, а также инструментальный ящик с регулировочными инструментами. Гибка выполняется для труб из низкоуглеродистой и нержавеющей стали, алюминия, титана и латуни. Максимальная гибка трубы из низкоуглеродистой стали составляет Ø38×2 мм, из нержавеющей стали — Ø30×1,5 мм. Длина гибки трубы составляет 2500 мм, максимальный угол гибки — 185°, количество гибов на одну трубу — 16. Максимальная скорость гибки достигает 45°/с, вращения — 180°/с, подачи — 900 мм/с. Максимальное количество групп гибки — 99. Мощность сервопривода вращения составляет 400 Вт, сервопривода подачи — 1000 Вт, электрического двигателя — 4 кВт. Масса станка — 2000 кг, габариты — 420×95×130 см. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание АЖШ-54(7Ж) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.

Наименование производителя

CARE DW50CNC-5A-3SV 3 Stack Automatic Stainless Steel Alloy Aluminum Mandrel CNC 5-Axis High Precision Pipe Bending Machine, Factory DW38CNC Fully Automatic Hydraulic High-Accuracy Stainless Steel Pipe Bending Machine with PLC Control Pump Motor/Engine
