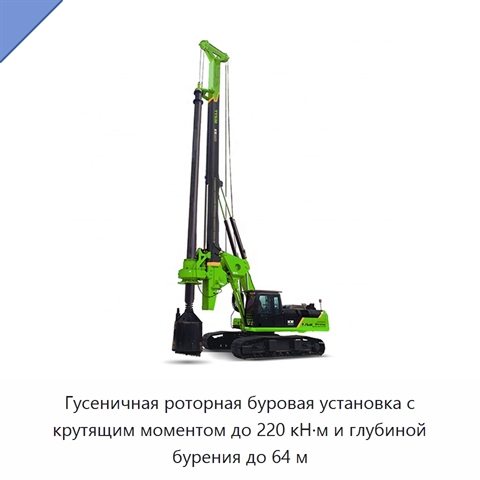

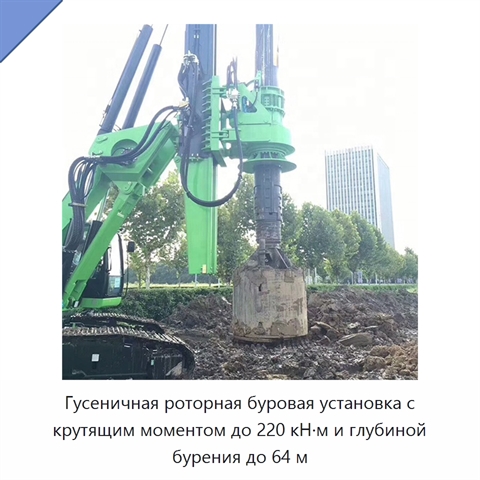

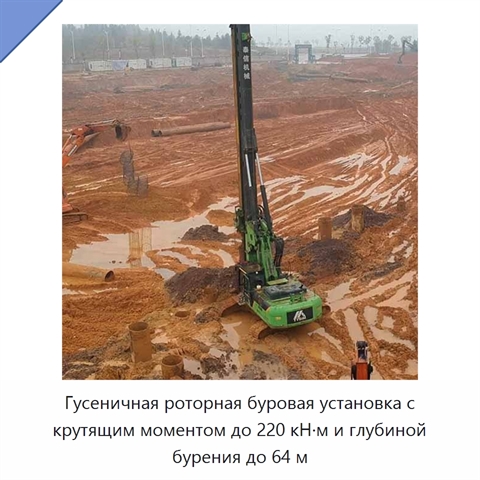

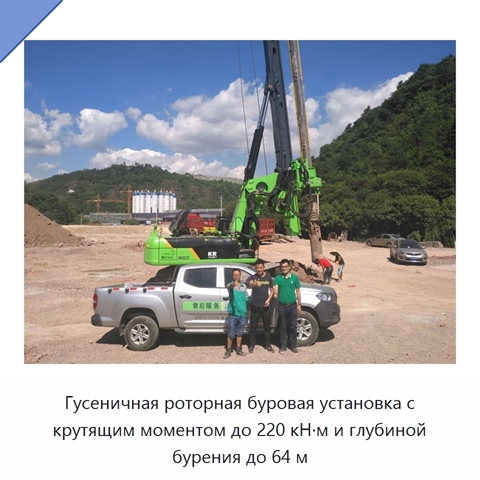

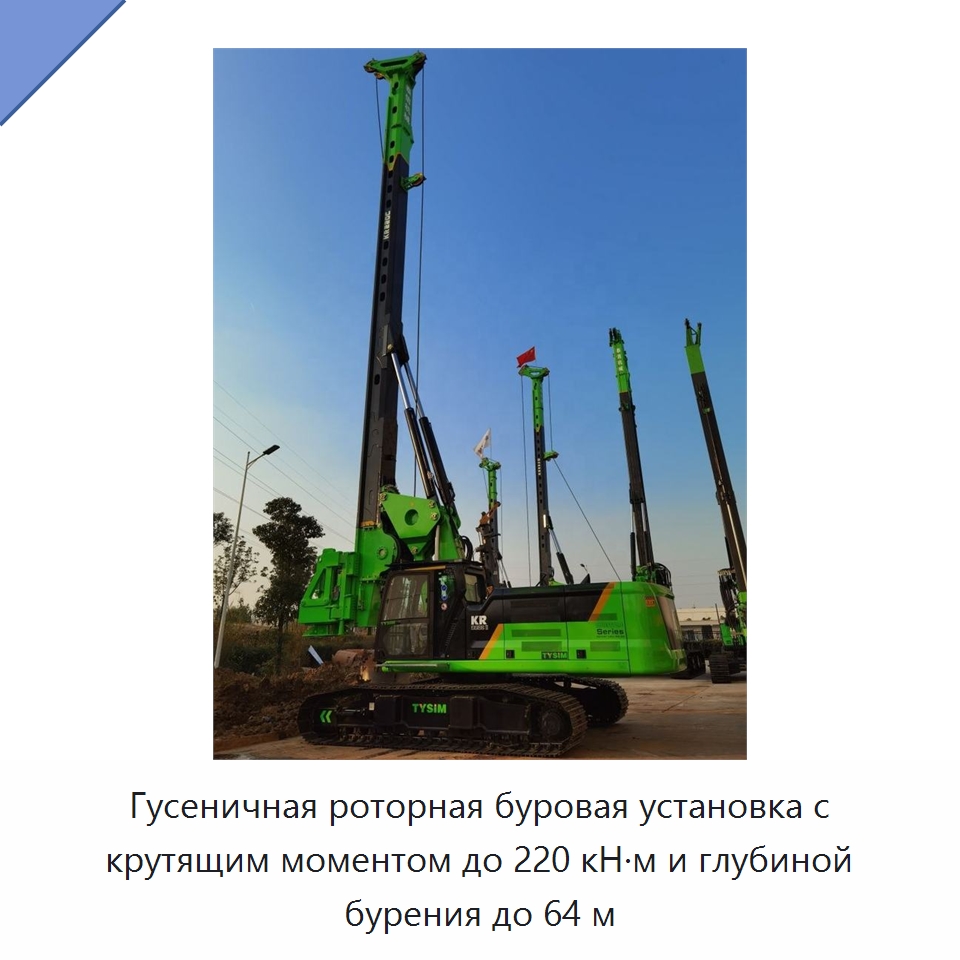

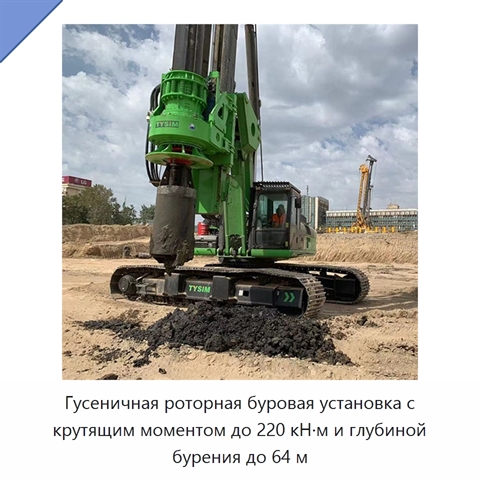

Гусеничная роторная буровая установка с крутящим моментом до 220 кН·м и глубиной бурения до 64 м

Гусеничная роторная буровая установка развивает максимальный крутящий момент 220 кН·м. Максимальный диаметр бурения составляет 1800/2000 мм, максимальная глубина — 64/51 м, рабочая частота вращения — 5–26 об/мин. Максимальная грузоподъемность равна 220 кН, а максимальная сила тяги — 430 кН. Тяговое усилие главной лебедки составляет 230 кН при скорости 60 м/мин; у вспомогательной лебедки эти значения равны 90 кН и 60 м/мин. Максимальный ход цилиндра — 5000 мм. Мачта допускает поперечный наклон ±5° и наклон вперед 5°. Давление системы составляет 35 МПа, пилотное давление — 4 МПа. Максимальная скорость передвижения — 2,2 км/ч. В рабочем положении высота установки равна 21082 мм, ширина — 4300 мм. Транспортные габариты составляют 15300 мм в длину, 3000 мм в ширину и 3360 мм в высоту. Общая масса — 66 т. Рядный шестицилиндровый двигатель имеет водяное охлаждение и турбонаддув; впускная система снабжена промежуточным охлаждением. Диаметр цилиндра равен 112 мм, ход поршня — 140 мм, рабочий объем — 7,2 л. Номинальная мощность достигает 195 кВт при 2000 об/мин. Для бурильной штанги предусмотрены фрикционное и блокируемое исполнения с наружным диаметром 440 мм. Для фрикционного исполнения сочетание числа слоев и длины каждой секции составляет 5 × 14, для блокируемого — 4 × 14; максимальная глубина равна 64 и 51 м соответственно. Ширина гусеничного хода находится в диапазоне 3000–4300 мм, ширина траковой плиты составляет 800 мм, задний радиус вращения — 3780 мм.

Наименование производителя

Caterpillar KR220C Crawler Rotary Drilling Rig Used Excellent Working Condition 220kN Torque 64m Depth High Efficiency
