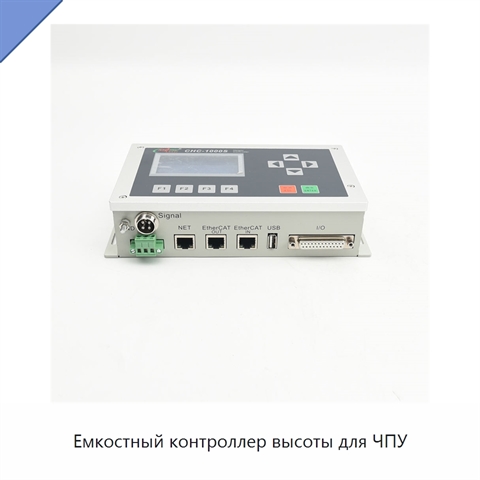

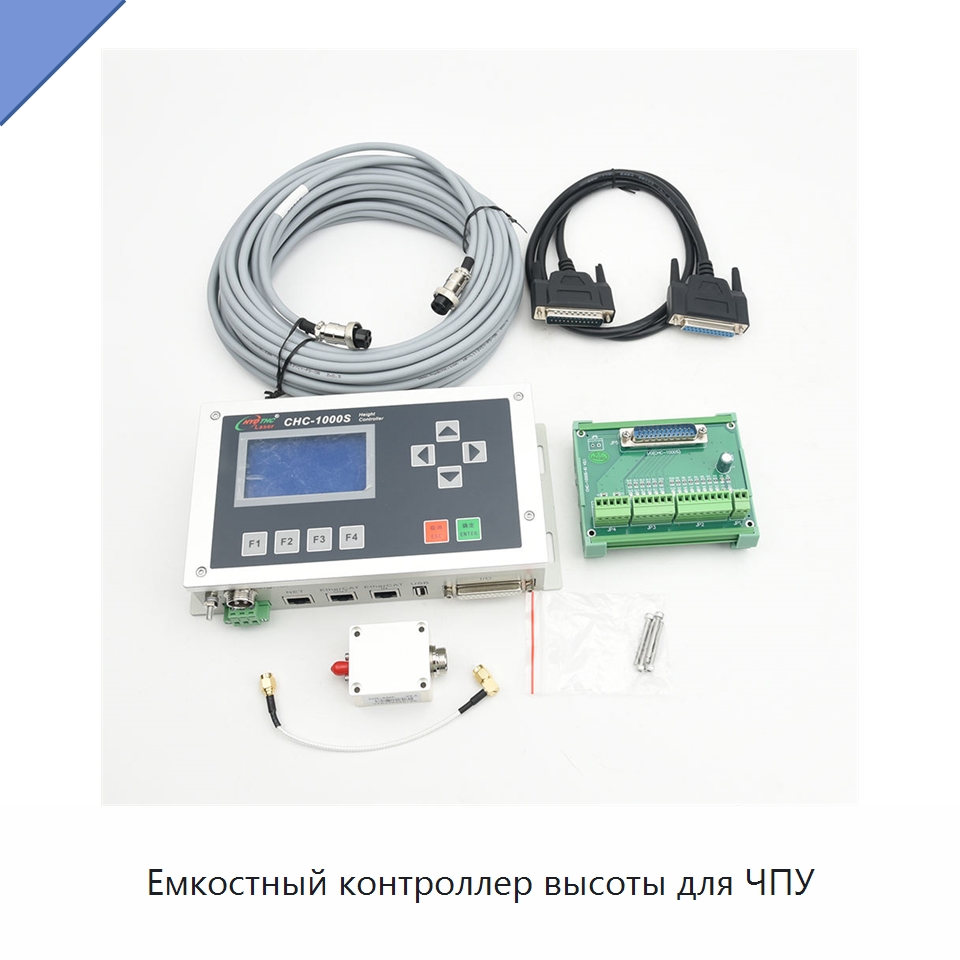

Емкостный контроллер высоты для ЧПУ

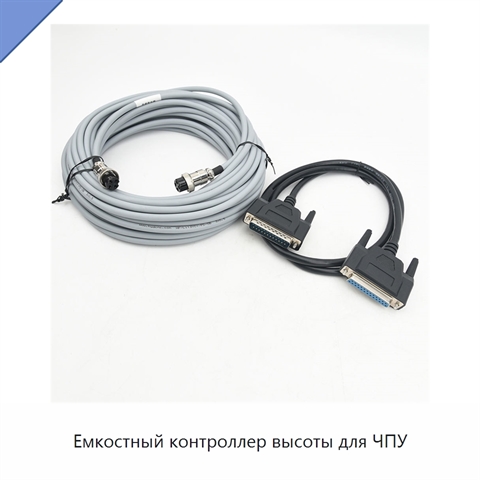

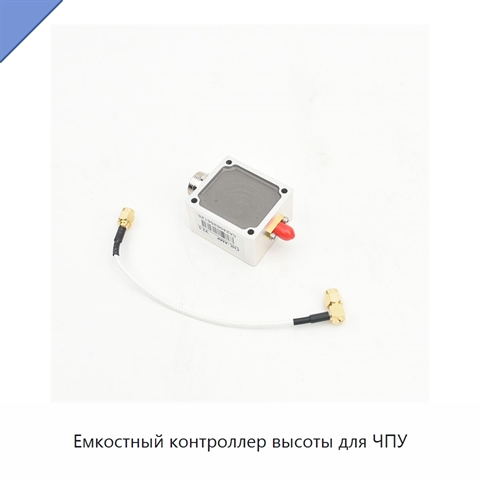

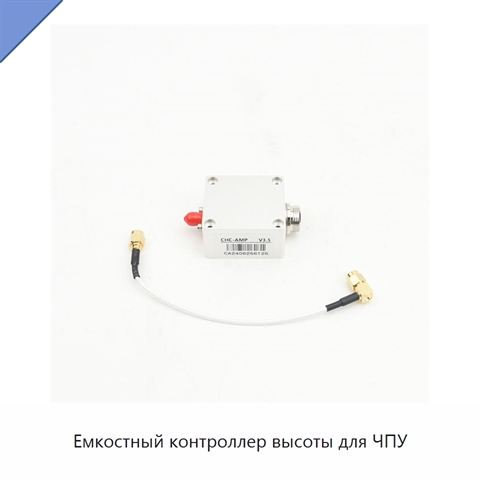

Емкостный контроллер высоты получает данные от датчика на режущей головке через предусилитель и блок регулирования, затем передаёт результат сервоконтроллеру для управления осью Z. В режиме управления датчиком на выходе формируется напряжение ±10 В, а в режиме измерения дистанции выдаётся линейное представление высоты с напряжением 0–10 В. Частота выборки составляет 1000 раз в секунду, статическая точность измерения — 0,001 мм (макс.), диапазон слежения — 0–25 мм. При длине кабеля передачи до 100 м сигнал не затухает. Доступны сетевое взаимодействие и онлайн-обновление с внешнего накопителя, а функция подавления колебаний эффективно уменьшает тряску, вызванную обдувом и образованием шлака. Контроллер совместим с любой режущей головкой и соплом, поддерживает аварийное оповещение при касании листа и выходе за его край. Ёмкостная калибровка выполняется по 1, 2 или 16 точкам с отображением калибровочной кривой, а калибровка конденсатора в реальном времени снижает влияние температуры и других факторов на датчик. 16-разрядный ЦАП обновляет выход 1000 раз в секунду, а 14-разрядный АЦП обнаруживает внешнее аналоговое напряжение 0–10 В для регулировки статического зазора. Осциллографическая функция позволяет в реальном времени отслеживать изменения ёмкости и высоты, а также просматривать изменения данных АЦП и ЦАП. Рабочая температура составляет 0–65 °C.

Наименование производителя

CHC-1000S Capacitive Height Controller Capacitive Height Sensor for Laser Cutting CNC Height Adjuster
