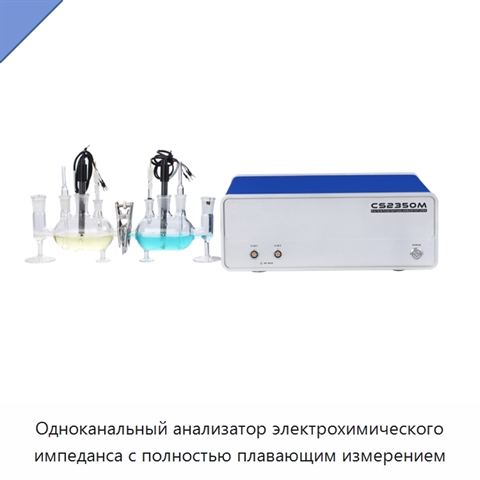

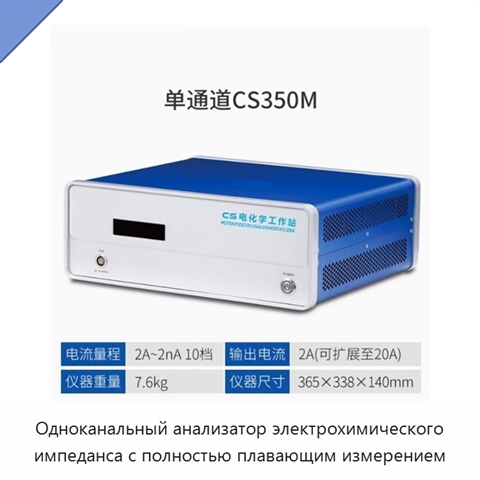

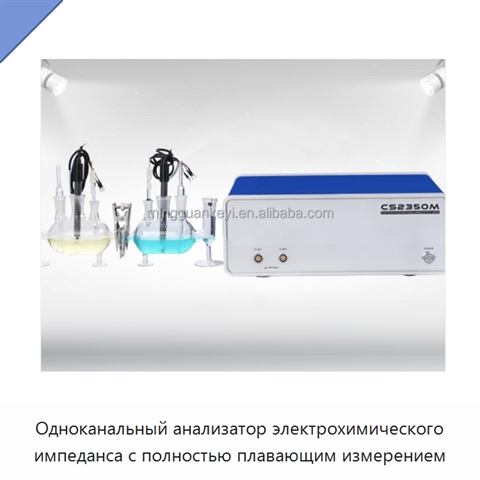

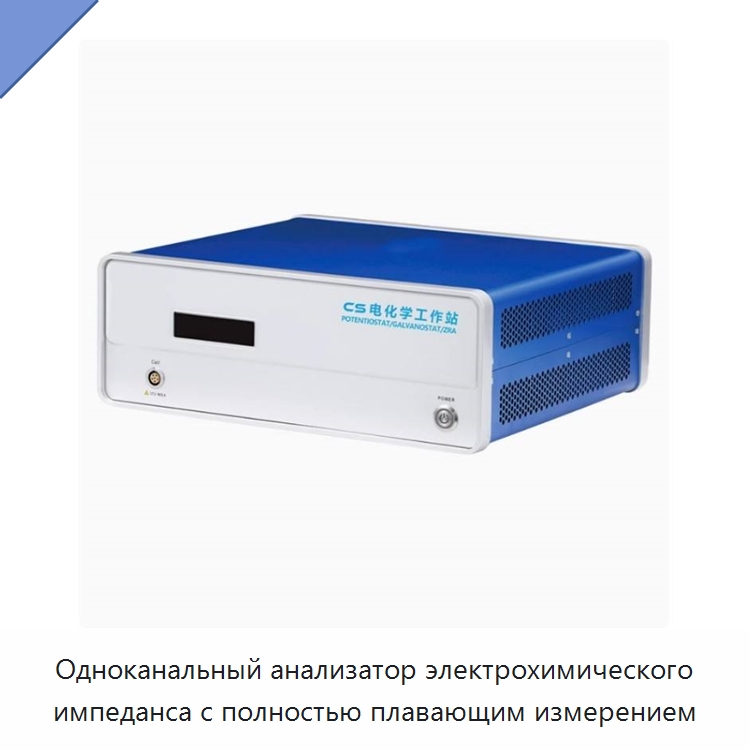

Одноканальный анализатор электрохимического импеданса с полностью плавающим измерением

Анализатор электрохимического импеданса выполняет электрохимическую регистрацию отклика при заданных электрических параметрах. Точность регулирования потенциала составляет 0,1 %, чувствительность — 1 мкВ, время нарастания — 1 мкс; минимальный шаг при циклическом сканировании равен 0,020 мВ. Токовый канал имеет точность регулирования 0,1 %, чувствительность 1 пА с опциональным значением 100 фА, рабочий диапазон от 2 А до 2 нА и 10 уровней; шаг сканирования по току составляет 1 мА при 1 А/мс. Входной импеданс электрода сравнения составляет 10^13 Ом || 8 пФ. Скорость циклической и линейной развертки составляет от 0,001 мВ/с до 10 000 В/с, а шаг развертки равен 0,076 мВ при 1 В/мс. Генератор импедансного режима обеспечивает частотный отклик от 10 мкГц до 1 МГц, амплитуду переменного воздействия 0–2500 мВ, разрешение 0,1 мВ и выходное сопротивление 50 Ом. Доступны синусоидальная, треугольная и прямоугольная формы сигнала, а также линейная и логарифмическая развертка с увеличением или уменьшением сигнала. Компенсация постоянного смещения регулируется от −10 до +10 В, а компенсация тока — от −1 до +1 А. Максимальное время интегрирования составляет 10^6 циклов или 10^5 с, задержка измерения — от 0 до 10^5 с, минимальное время интегрирования — 10 мс или максимальное время одного цикла. Сбор данных выполняется с разрешением 16 бит при 1 МГц и 20 бит при 1 кГц; цифро-аналоговый преобразователь имеет разрешение 16 бит и время установления 1 мкс. Фильтр нижних частот содержит 8 программируемых сегментов. Полосу пропускания можно настраивать автоматически или вручную на одном из 8 уровней. Прибор имеет сетевой порт, массу 7,6 кг и габариты 365 × 338 × 140 мм по ширине, глубине и высоте.

Наименование производителя

Chemical Workstation Fully Floating Measurement Single Channel Impedance Analyzer OEM MGSI Brand CS350M Model
