Артикул: 311-068
Модель: ЖТЮ-41(9Д)
Секция: Дополнительная

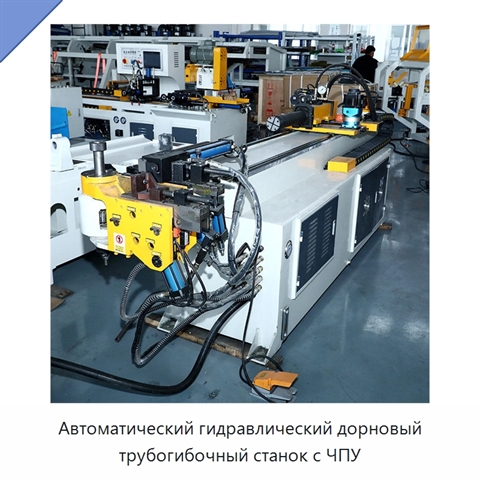

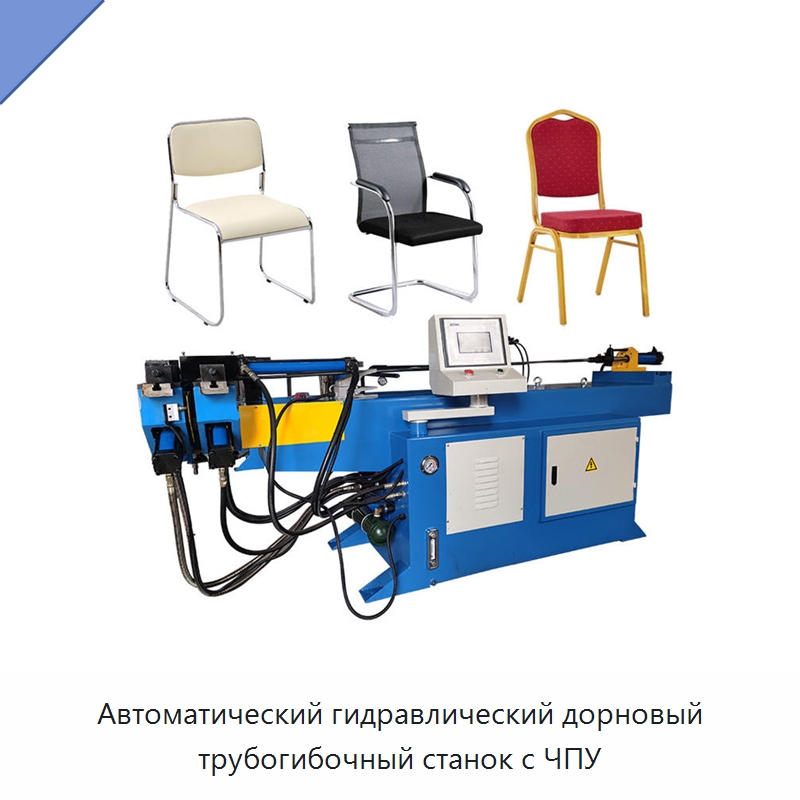

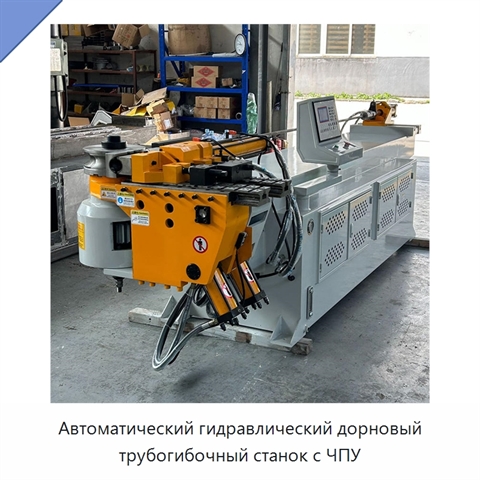

Автоматический гидравлический дорновый трубогибочный станок с ЧПУ

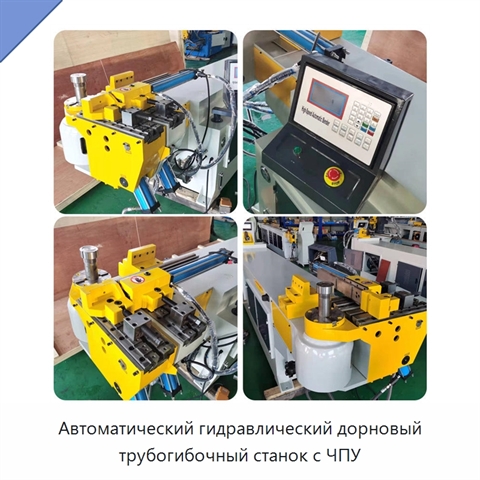

Автоматический дорновый трубогибочный станок с ЧПУ выполняет гибку с гидравлическим управлением и контролем по энкодеру. Подача трубы и её поворот осуществляются сервомоторами; сервомотор работает совместно с редуктором. Число программируемых осей — 2, 3, 4 или 5. Для управления используются блок ПЛК или промышленный компьютер, сенсорный экран и человеко-машинный интерфейс. Система хранит несколько групп данных о гибке труб, а самодиагностика немедленно обнаруживает ошибки. Автоматическая система смазки подаёт смазку в подвижные зоны. Вентилятор электрического шкафа и система охлаждения гидравлики обеспечивают стабильную длительную работу оборудования при высокой температуре. Максимальный размер изгибаемой трубы — Φ38 мм × 2 мм, угол гибки — 190°, давление — 12 МПа. Мощность гидромотора составляет 4 кВт. Масса станка — 1000 кг, габаритные размеры — 2700 × 700 × 1100 мм.
Задать вопрос Искать на Baidu
Какую задачу решает автоматический трубогибочный станок с ЧПУ

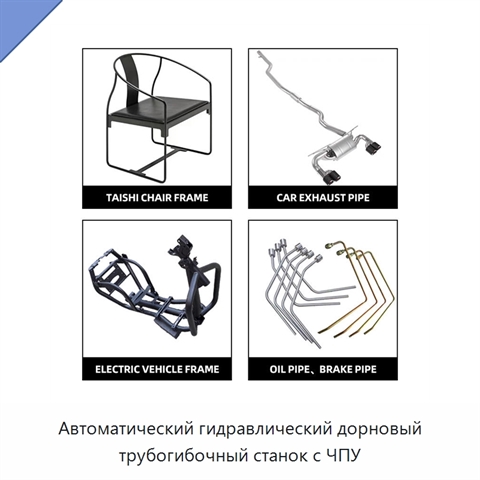

Трубогибочный станок применяется для автоматической гибки выхлопных труб и труб квадратного сечения из нержавеющей стали, алюминия и меди.
Характеристики ЖТЮ-41(9Д)
Модель (по базе 91Т)ЖТЮ-41(9Д)
Автоматизацияавтоматическая
Ключевые преимуществавысокая точность
Тип станкатрубогибочный станок
Материал / обрабатываемый металллатунь / медь, углеродистая сталь, нержавеющая сталь, алюминий
Автоматический трубогибочный станок с ЧПУ - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ЖТЮ-41(9Д) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ЖТЮ-41(9Д) под условия применения (на базе производителя-оригинала или нашего завода в России).
Данные проверены на актуальность: 29.08.26
Информация о производителе и характеристиках подтверждена.
