Артикул: 480-133 Модель: БГА-81(9К) Секция: Дополнительная

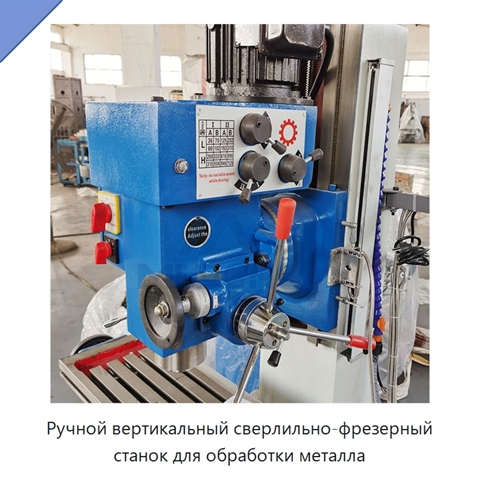

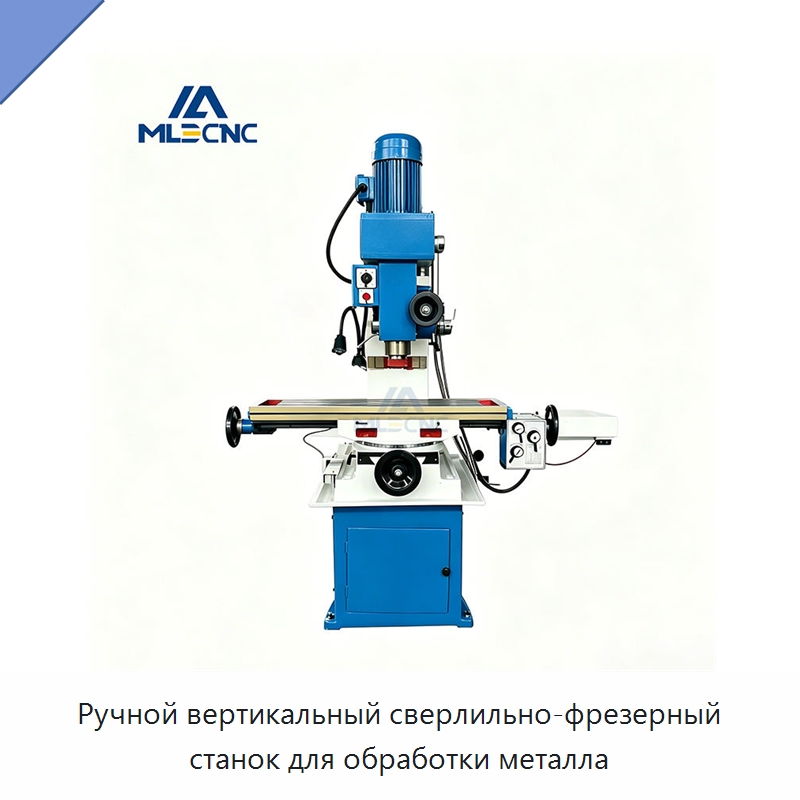

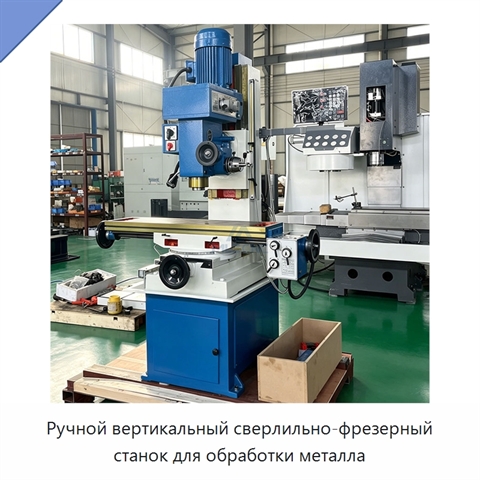

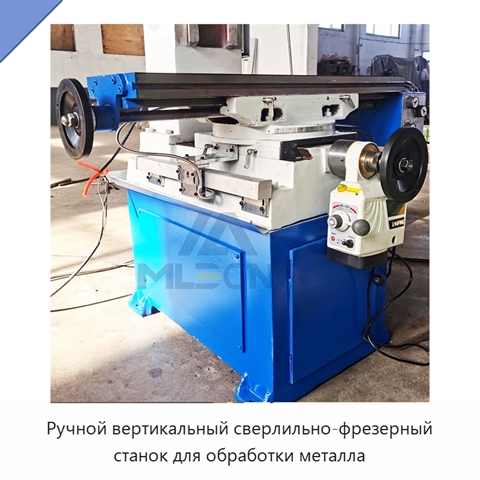

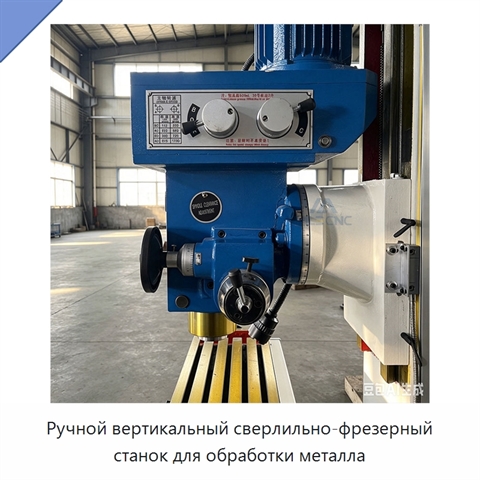

Ручной вертикальный сверлильно-фрезерный станок для обработки металла

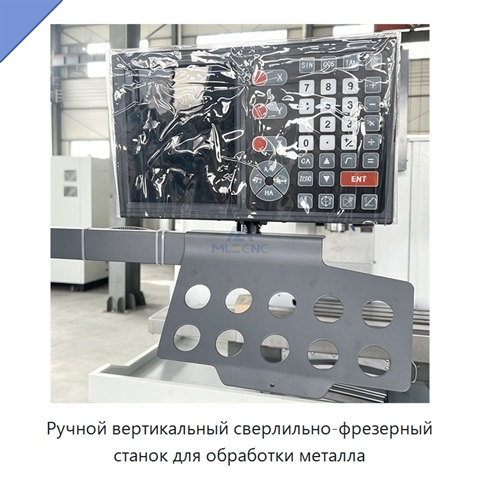

Ручной вертикальный сверлильно-фрезерный станок оснащён поворотной фрезерной головкой, которую можно переводить в горизонтальное положение в обе стороны с помощью кривошипа и зубчатой передачи. Для пиноли предусмотрена ручная микроподача. Шпиндель и пиноль имеют увеличенный диаметр, а радиальные и осевые подшипники поддерживают работу шпиндельного узла. Переключаемая зубчатая передача обеспечивает передачу мощности без потерь, привод шпинделя выполнен клиноременным. Стол поворачивается в горизонтальной плоскости и имеет градуированную шкалу. Направляющие типа «ласточкин хвост» предусмотрены по трём осям, высота головки и стола регулируется зубчатой рейкой. Шпиндель имеет восемь ступеней частоты вращения в диапазоне 230–1800 об/мин. Точность обработки составляет ±0,005 мм. Переключатель позволяет выбирать прямое или обратное направление вращения. В стандартную комплектацию входят рабочая лампа, система охлаждения, фрезерный и сверлильный патроны, тяга, поддон для сбора масла, инструмент, инструментальный ящик и переходная втулка. Дополнительно доступны механическая подача, трёхкоординатная цифровая индикация, револьверная фрезерная головка, машинные тиски, делительная головка, поворотный стол и комплект зажимов.
Наименование производителяChina Manual Milling and Drilling Machine MLDCNC ZX50C Multi Function Precision Metal Processing Equipment, Vertical Drilling and Milling Machine ZX50C Multi Functional Lifting Table Milling Equipment, Bench Swivel Head Zx50c with Swivel Table Flexible Drilling Milling Machine
Задать вопрос Искать на Baidu

Какую задачу решает вертикальный сверлильно-фрезерный станок

Вертикальный сверлильно-фрезерный станок используют для сверления, фрезерования, нарезания резьбы, растачивания и развертывания металлических деталей в единичном и серийном машиностроительном производстве.
Нарезка резьбы
Сверление отверстий

Характеристики БГА-81(9К)

Модель (по базе 91Т)БГА-81(9К)
Конус шпинделяISO40
Перемещение стола по оси X (мм)400
Перемещение стола по оси Y (мм)240
Перемещение стола по оси Z (мм)отсутствует, 400
Типвертикальный, универсальный
Напряжение380 В, 220 В, по требованию заказчика
Вертикальный сверлильно-фрезерный станок - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации БГА-81(9К) под конкретные условия применения (силами первого производителя или силами нашего завода в России).

Дата последней проверки актуальности данных: 24.09.26

Данные о производителе и характеристиках проверены.
