Артикул: 276-490 Модель: АШН-59(9Д) Секция: Дополнительная

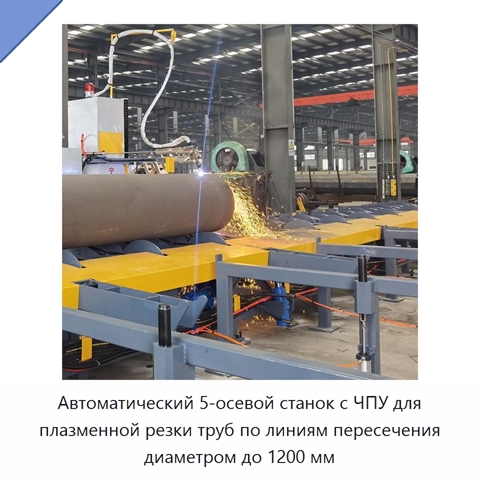

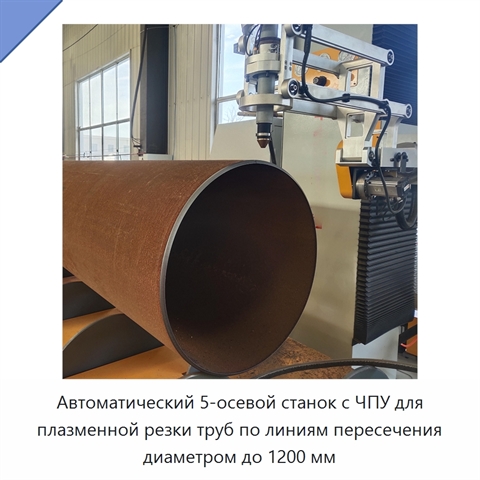

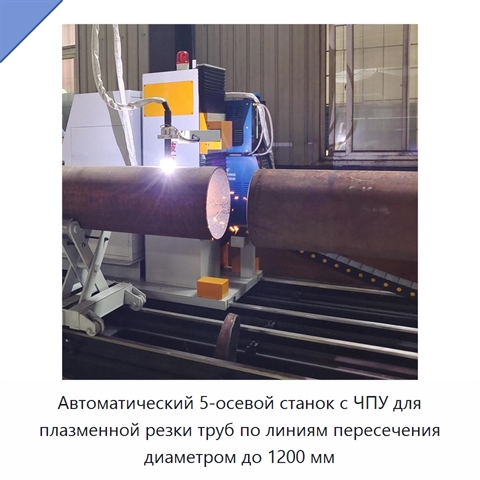

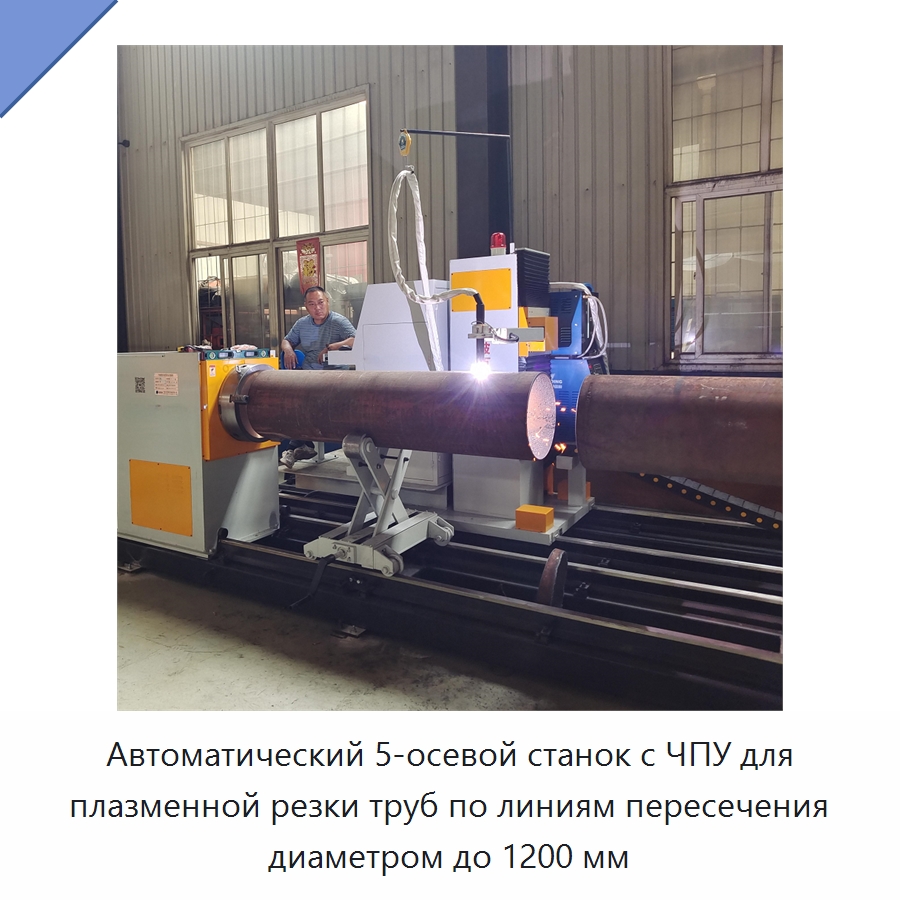

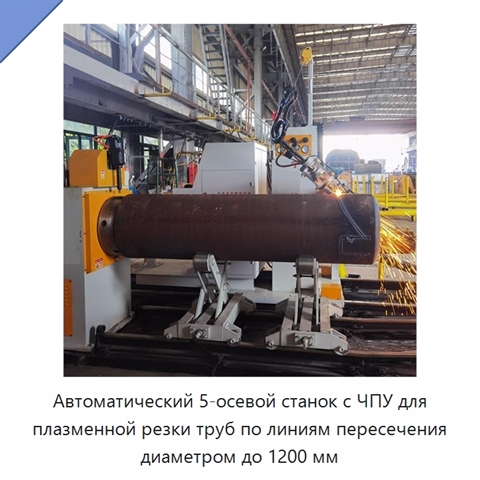

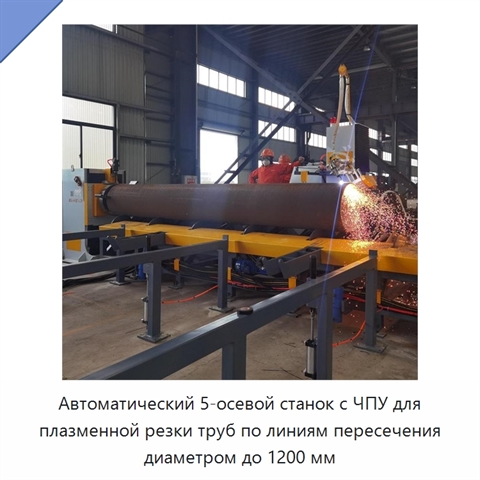

Автоматический 5-осевой станок с ЧПУ для плазменной резки труб по линиям пересечения диаметром до 1200 мм

Станок с ЧПУ предназначен для резки, снятия фасок и криволинейной обработки стальных труб по линиям пересечения. Доступны газопламенный, плазменный либо оба процесса резки. Газопламенным способом режут углеродистую сталь, плазменным — углеродистую, легированную и нержавеющую сталь. Станок выполняет прямой рез, V-образные фаски, отверстия и обработку торцов по линиям пересечения. Для запуска цикла оператор импортирует чертёж или выбирает готовую схему из библиотеки системы управления, вводит радиус трубы и угол пересечения, после чего запускает автоматическую обработку одной кнопкой. Диапазоны номинального диаметра для вариантов исполнения составляют DN50–400, DN50–600, DN50–800, DN100–1000 и DN200–1200. Длина резки составляет 12 м либо определяется по требованию. Скорость перемещения регулируется в пределах 10–6000 мм/мин, угол фаски — от 0 до 45°. Штатная система управления рассчитана на 5 осей; также доступны варианты с 6, 7 или 8 осями. Точность по углу составляет менее 0,5°. В число дополнительных вариантов оснащения входят импульсный картриджный пылеуловитель мощностью 5,5 кВт, механизм копирующего слежения за округлостью заготовки с функцией шестой оси, пневматическая система зажима патрона, а также патрон и программное обеспечение для резки квадратных труб.
Наименование производителяChuck Type Pipe Spool Plasma Cutting Machine with CNC Control System, Large Diameter Pipe Spool Fabrication CNC Pipe Plasma Cutting Machine, Automatic PLC Control Pipe Spool Fabrication Cutting Machine with Feeding Roller, High Speed Pipe Spool Large Diameter Pipeline Cutting Machine with PLC Control, Pipe Spool Fabrication Pipeline 5 Axis CNC Plasma Cutting Machine, 1200mm Large Diameter Pipe CNC Intersecting Ling Cutting Machine
Задать вопрос Искать на Baidu

Какую задачу решает станок с ЧПУ для плазменной резки труб

Станок с ЧПУ применяют для автоматической плазменной резки труб, снятия V-образных фасок, формирования отверстий и обработки торцов по линиям пересечения.
Резка труб
Снятие фасок

Характеристики АШН-59(9Д)

Модель (по базе 91Т)АШН-59(9Д)
Основные компонентыПЛК, двигатель
Ключевые преимуществапростота эксплуатации, конкурентоспособная цена, высокая производительность
Отчёт об испытаниях оборудованияпредоставлен
Тип двигателясерводвигатель
Напряжение380 В
Станок с ЧПУ для плазменной резки труб - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы готовы рассмотреть адаптацию технических характеристик, типоразмеров и комплектации АШН-59(9Д) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).

Данные проверены на актуальность: 27.08.26

Информация о производителе и характеристиках подтверждена.
