Артикул: 397-469
Модель: АТЮ-47(7Н)
Секция: Дополнительная

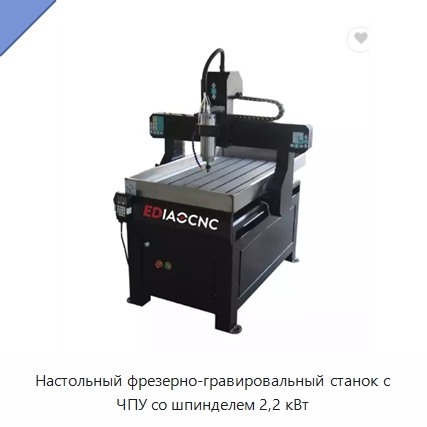

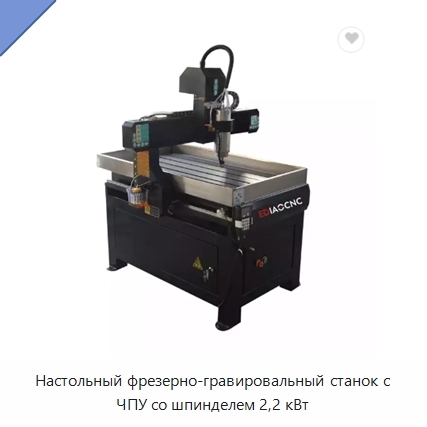

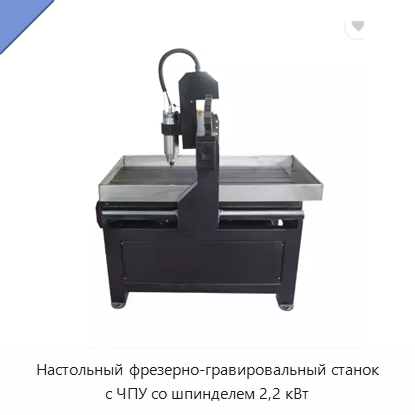

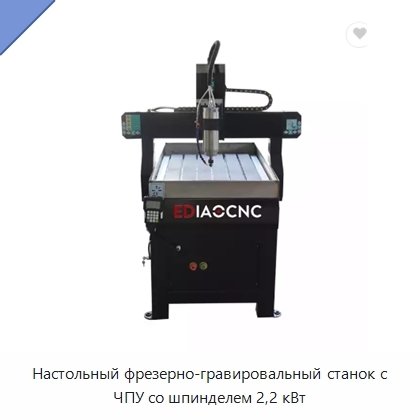

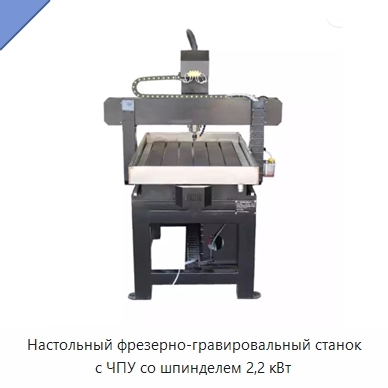

Настольный фрезерно-гравировальный станок с ЧПУ со шпинделем 2,2 кВт
Настольный фрезерно-гравировальный станок с ЧПУ оснащён шпинделем мощностью 2,2 кВт с водяным охлаждением. Рабочая зона по осям X и Y составляет 600×900 мм, ход по оси Z — 150 мм. Поворотное устройство длиной 900 мм и диаметром 100 мм позволяет обрабатывать как плоские заготовки, так и цилиндрические изделия. По осям X и Y применяется реечная передача, а по оси Z — винтовая. Максимальная скорость обработки достигает 10 м/мин, разрешение составляет 0,005 мм, повторяемость — 0,025 мм. Максимальная высота подачи равна 150 мм, частота вращения шпинделя регулируется в пределах 0–24 000 об/мин. Станок работает с G-кодом и использует шаговый двигатель. Рабочая поверхность выполнена из поливинилхлорида и алюминиевого профиля, снабжена Т-образными пазами для фиксации материала и водосборной ёмкостью. Линейные направляющие и каретки обеспечивают точное позиционирование и плавное перемещение. Ручная система подачи масла предназначена для смазывания рабочих узлов и защиты их от коррозии. Электрические компоненты размещены в шкафу управления.
Задать вопрос Искать на Baidu
Какую задачу решает фрезерно-гравировальный станок с ЧПУ
Фрезерно-гравировальный станок с ЧПУ предназначен для обработки плоских заготовок и цилиндрических изделий с применением поворотного устройства.
Характеристики АТЮ-47(7Н)
Модель (по базе 91Т)АТЮ-47(7Н)
Тип станкафрезерно-гравировальный станок с ЧПУ
Количество шпинделейодин
Количество осей3
Напряжение220 В переменного тока
Размер рабочего стола (мм)600×900
Фрезерно-гравировальный станок с ЧПУ - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации АТЮ-47(7Н) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации АТЮ-47(7Н) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 08.09.26
Производитель и характеристики проверены.
