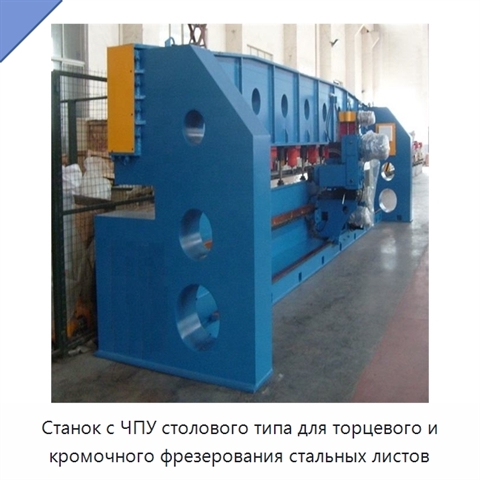

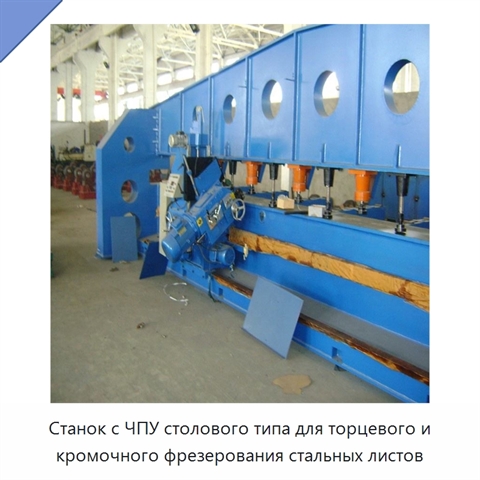

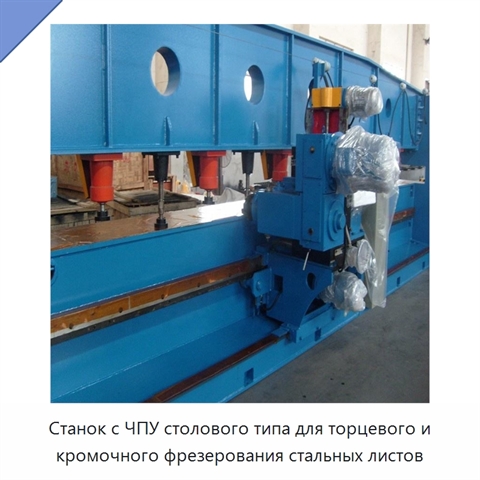

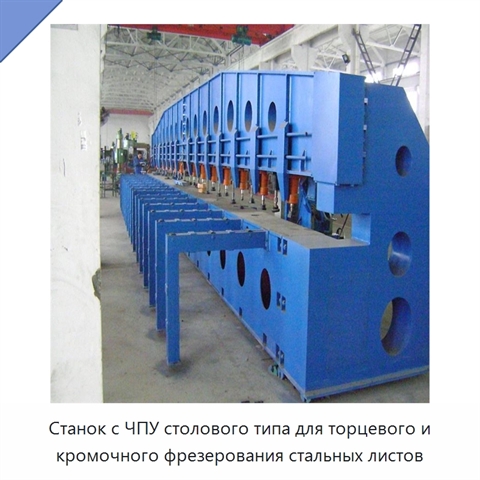

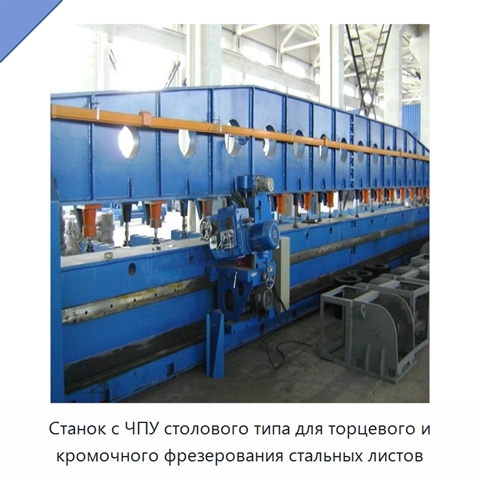

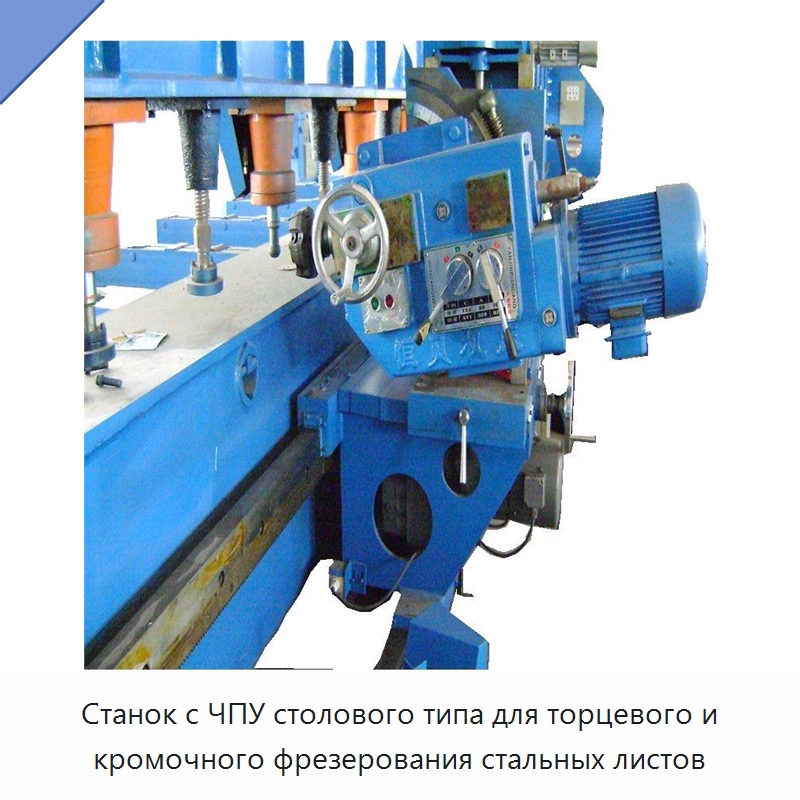

Станок с ЧПУ столового типа для торцевого и кромочного фрезерования стальных листов

Станок с ЧПУ столового типа выполняет торцевое и кромочное фрезерование стальных листов, формируя разделку кромки перед сваркой вместо строгальной обработки. Станок может оснащаться одной или двумя фрезерными головками стандартного торцевого либо фасонного исполнения; на головке может устанавливаться стандартный фрезерный диск. Основная несущая конструкция состоит из сварных деталей и проходит отпуск для снятия напряжений и предотвращения деформации. Направляющие установлены по подвесной и опорной схемам, что повышает устойчивость по сравнению с обычной подвесной компоновкой и уменьшает вибрацию во время обработки. Направляющая изготовлена из поковки стали 45. После черновой обработки выполняются закалка и отпуск, затем чистовая обработка, повторная закалка и тонкое шлифование; готовая направляющая крепится к станине винтами. Подвижная верхняя балка используется при загрузке и выгрузке заготовки, а ее фиксация выполняется гидравлическим прижимом. Основные детали трансмиссии размещены внутри шкафа или в закрытых полостях для защиты смазки. Эффективная длина зоны фрезерования может составлять 3, 6, 9, 12, 15 или 18 м. Угол фрезерования регулируется в диапазоне 0–45°, допустимая толщина стального листа составляет 6–50 мм, а максимальная ширина фрезерования за один проход — 8 мм. Скорость рабочего перемещения при фрезеровании составляет 0,25–0,6 м/мин, скорость возврата — 4 м/мин, частота вращения шпинделя — 125–630 об/мин. Давление в гидравлической системе составляет не менее 3,5 МПа. Для длин зоны фрезерования 3, 6, 9, 12, 15 и 18 м применяются соответственно 5, 8, 11, 15, 19 и 23 прижимных башмака. Двигатель подачи мощностью 1,5 кВт имеет частотное регулирование; мощность гидравлического двигателя составляет 4 кВт.
