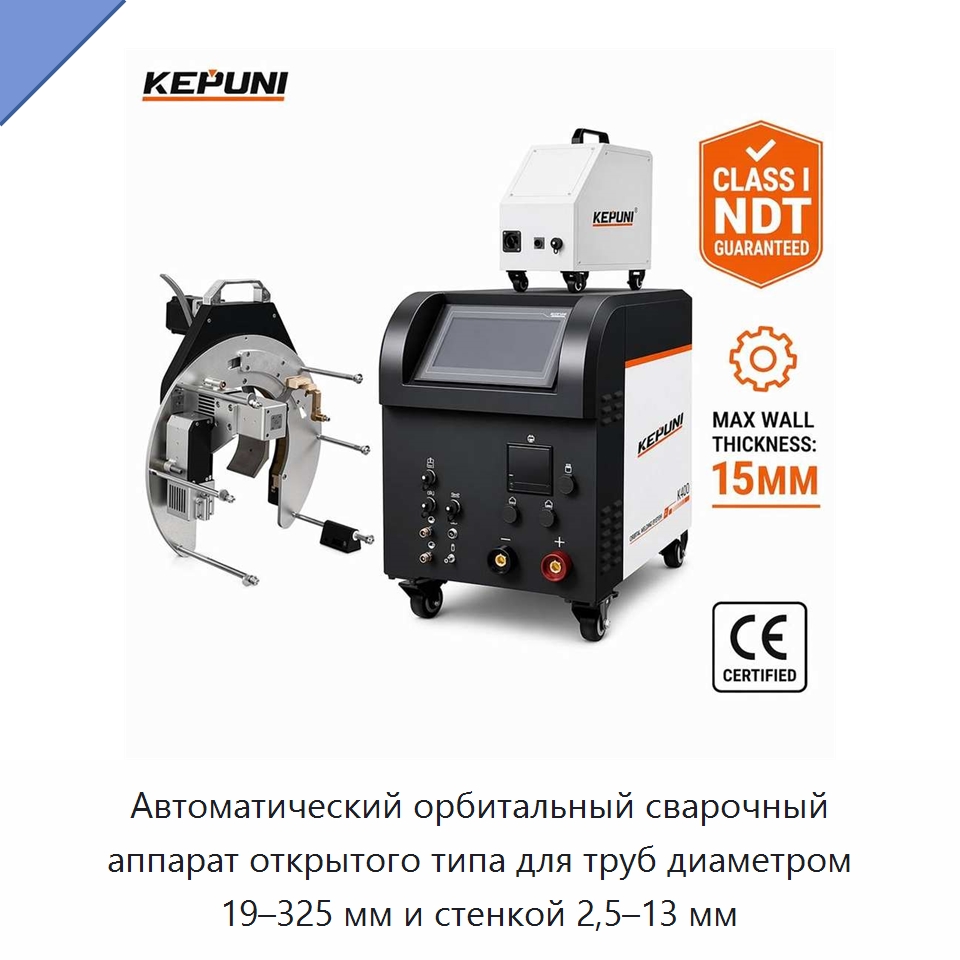

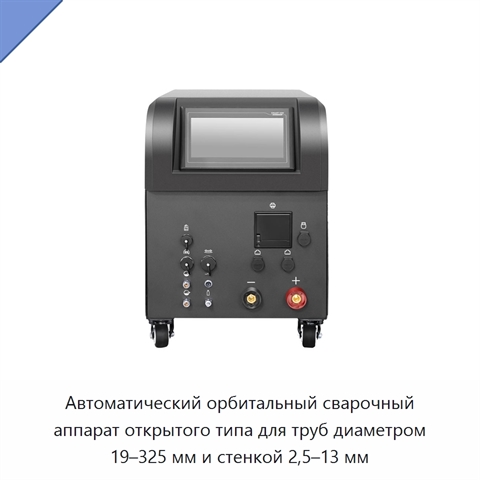

Автоматический орбитальный сварочный аппарат открытого типа для труб диаметром 19–325 мм и стенкой 2,5–13 мм

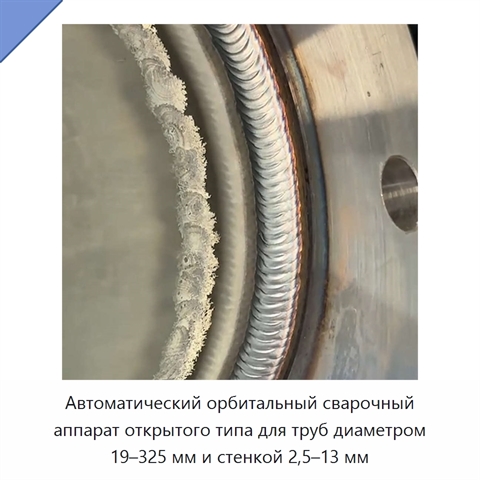

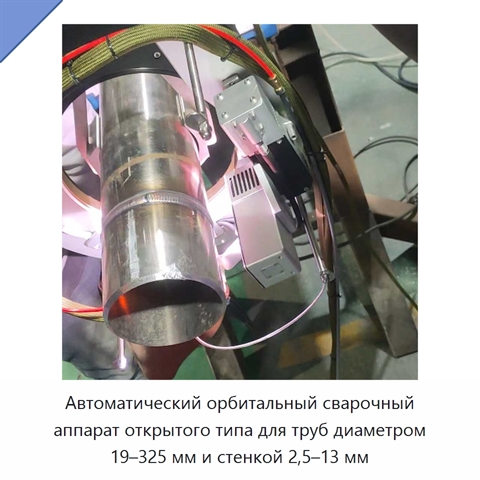

Автоматический орбитальный сварочный аппарат открытого типа выполняет многослойную многопроходную сварку труб из углеродистой и нержавеющей стали по окружности 360°. Он рассчитан на наружный диаметр 19–325 мм и толщину стенки 2,5–13 мм; один зажим используется во всём этом диапазоне, включая корневой, заполняющие и облицовочный проходы без прерывания процесса. Открытая конструкция позволяет закреплять аппарат непосредственно на трубах, уже размещённых на трубных стойках или в траншеях, поэтому вращение трубы и применение крана не требуются. После ввода диаметра и толщины стенки система управления автоматически настраивает сварочный ток, скорость вращения, ширину колебаний и скорость подачи проволоки. Пуск одной кнопкой запускает последовательность горячего, заполняющего и облицовочного проходов из встроенной базы сварочных процессов. Цифровое управление поддерживает автоматическую регулировку длины дуги, отслеживание колебаний, обратную связь по скорости, дистанционный контроль и изменение параметров в реальном времени. Аппарат регистрирует рабочие данные и поддерживает их экспорт для прослеживаемости качества. Циркуляционное водяное охлаждение обеспечивает продолжительную непрерывную работу. Отклик параметров происходит на миллисекундном уровне; однородность формирования шва составляет не менее 98%, а доля годных соединений — не менее 99%. Система адаптируется к смещению кромок 0–1 мм и позволяет одному оператору выполнять сварку труб со стенкой толщиной 13 мм. ^*

*) Описание оборудования дано в том виде, в котором его подготовил иностранный производитель. Техническая и эстетическая доработка текста уже в планах инженеров отдела 91Т. Скоро мы уточним терминологию и технические характеристики, проверим нюансы и доработаем текст так, чтобы описание ШВЭМ-41-7М было исчерпывающим, а назначение и возможности оборудования — понятными и доступными. Если ждать не хочется — напишите нам вопрос прямо сейчас.

Наименование производителя

Continuous Duty TIG Orbital Welding Machine KEPUNI Full Position Pipe Welder for OD 60-168mm, Open Type Orbital Pipeline Welding Machine Steel Tube Welding Machine for Water Treatment Pipeline, Portable 99% Passing Rate Open Type Pipe Welder for On-Site Pipeline Welding Can Data Logging, High X-ray Pass Rate Open Type Orbital Pipe Welder for On-site Pipeline Welding 25-114mm OD
